商用车橡胶带式固定卡扣结构设计

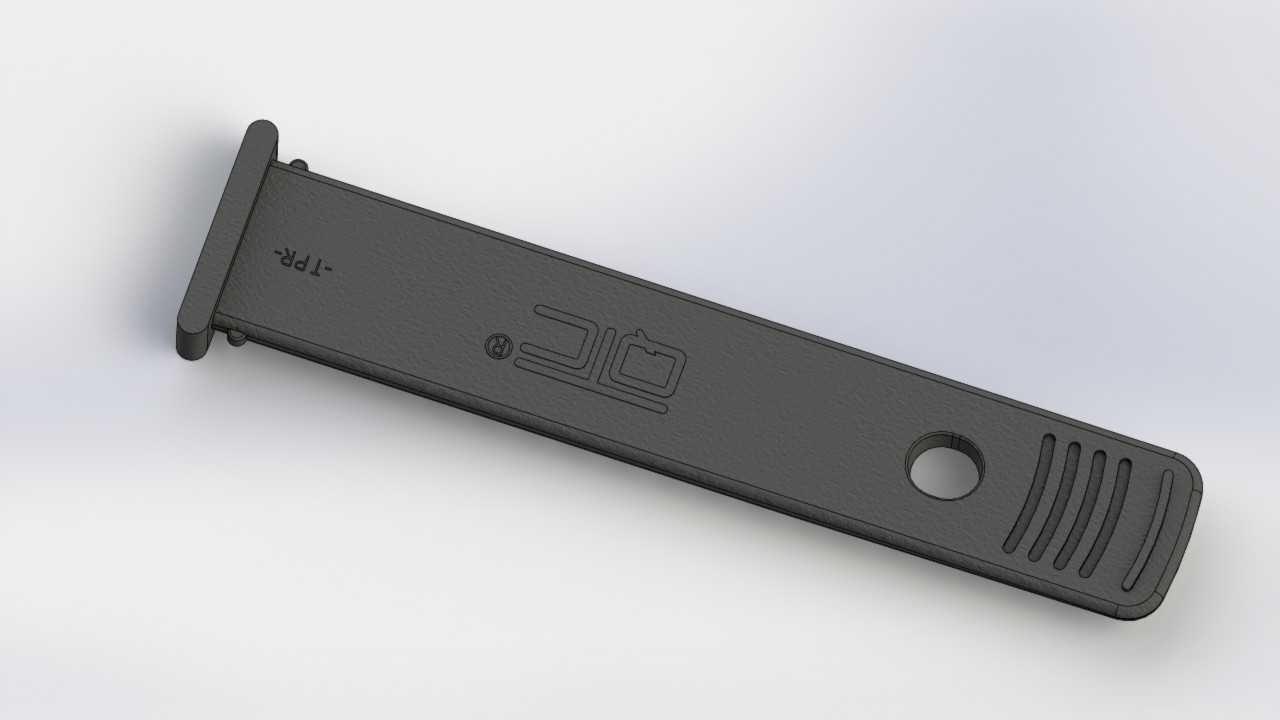

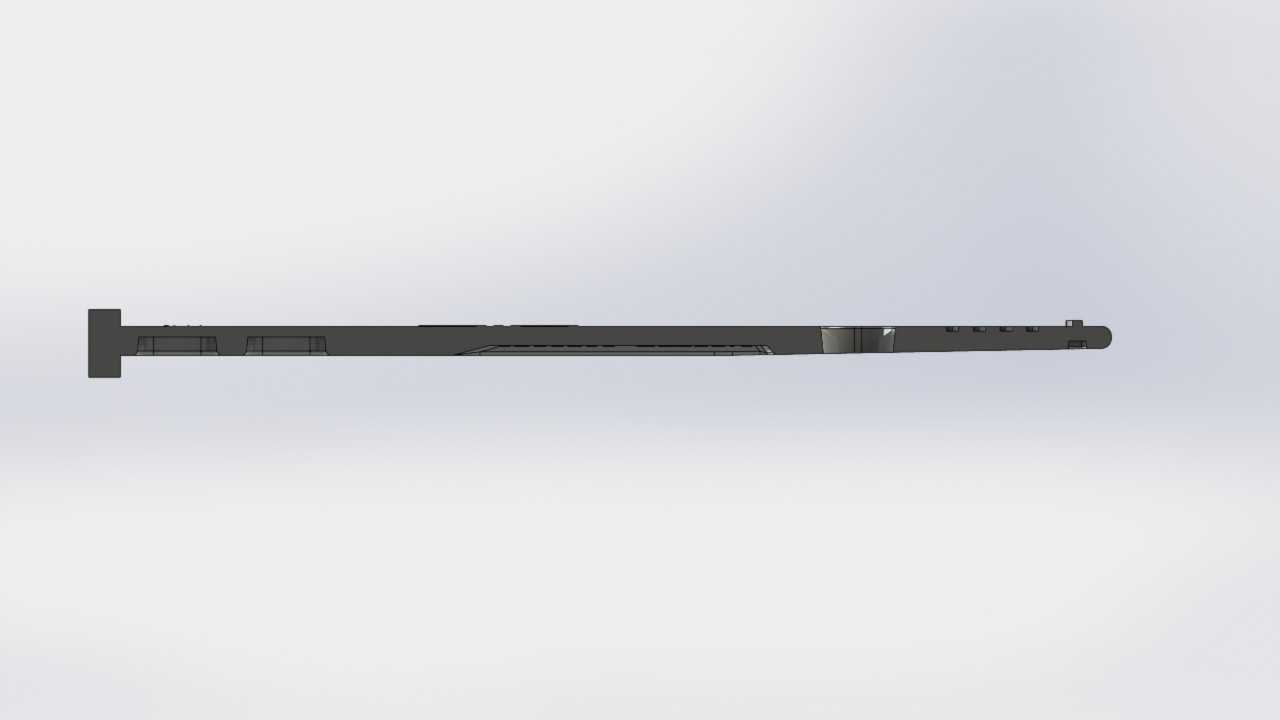

　　做商用车底盘线束与附属管路固定设计快八年，这类橡胶带卡扣的设计细节直接决定了整车下线后三到五年的管路固定可靠性，很多新入行的工程师容易把这类小零件当成标准件直接选型，实际跑过矿区、非铺装路的工况就会明白，通用卡扣的适配性根本满足不了复杂走线的固定需求。这个卡扣的主体采用长条形扁平橡胶基体设计，整体厚度控制在4mm左右，宽度18mm，总长度127mm，这个尺寸不是随便定的——底盘上常用的尼龙波纹管直径从10mm到22mm都有，这个长度的橡胶带配合端部的T型挂头，可以覆盖这个区间内绝大多数单根或者双根并排管路的捆扎固定需求，不需要针对不同管径单独开模，能大幅降低售后配件的储备种类。端部的T型挂头做了1.5mm的加厚处理，

　　挂头根部做了R3的圆弧过渡，这个细节是之前踩过坑才改的，最早做的直角过渡挂头，在东北零下三十度的环境下，车辆行驶中持续颠簸，挂头根部应力集中的位置很容易出现脆断，改成圆弧过渡之后，应力分散效果提升了60%以上，低温环境下的断裂故障率直接降到了千分之二以内。卡扣表面做的防滑凹槽不是装饰，靠近自由端的五道平行凹槽是用来配合车身钣金上的焊接螺柱做位置锁定的，捆扎管路的时候把橡胶带拉紧，对应的凹槽卡进螺柱的卡槽里，就算橡胶出现一定程度的老化松弛，也不会出现卡扣沿着带身方向窜动、管路移位的问题。带身中间的φ8圆孔是预留的穿装定位孔，在总装线上，工人可以先把卡扣通过这个孔挂在预装的定位销上，不用手扶着就能去整理管路，

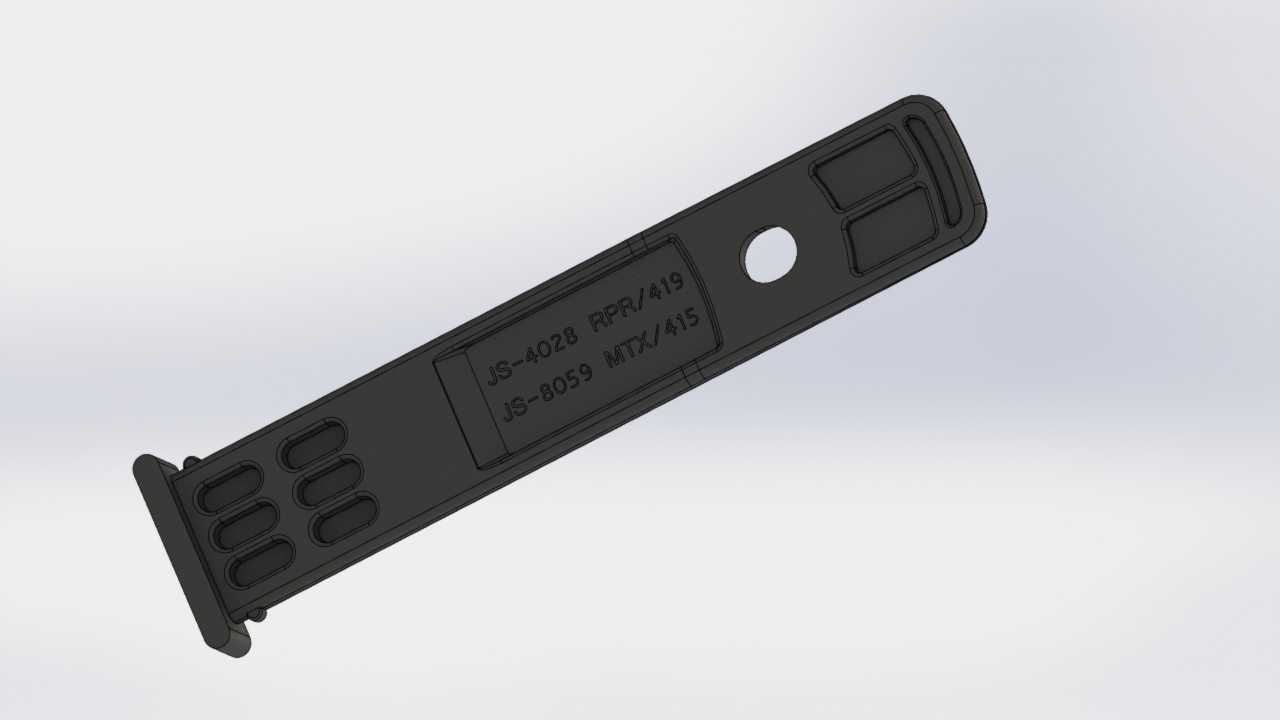

　　单工位的装配时间能缩短至少8秒，一条总装线一天下来能省出近两个工时，这个小设计是跟一线装配师傅聊了三次才加上的，之前的版本没有这个孔，工人要一只手按着卡扣一只手穿挂头，效率低还容易装歪。带身表面压印的标识区做了0.2mm的下凹深度，既不会因为标识凸起磨损管路外壁的波纹管，也能在长期使用后保留零件号、批次信息，方便售后维修的时候快速识别配件型号。材质上选用的是耐候三元乙丙橡胶，邵氏硬度控制在65±5度，这个硬度区间是反复验证过的：硬度太高的话，冬天装配的时候橡胶太硬，工人很难把挂头卡进对应的固定座里，装配难度大；硬度太低的话，夏天发动机舱周边温度高，橡胶容易蠕变，捆扎力下降，管路会出现松旷晃动，跟周边的金属件摩擦时间长了就会磨破管壁，

　　出现漏油、漏电的隐患。安装边界上要注意，这个卡扣的固定座开孔尺寸是6.2*12.5mm，钣金厚度适配范围是0.8mm到2.0mm，基本覆盖了商用车驾驶室、底盘上绝大多数的钣金厚度，不需要针对不同厚度的钣金单独匹配卡扣。捆扎的时候要注意，橡胶带的拉紧行程要控制在总长度的15%以内，拉得过紧会让橡胶带长期处于高拉伸应力状态，老化速度会加快30%以上，拉得太松又起不到固定作用，设计的时候在带身做了浅的拉伸标记线，工人拉紧到标记线对齐固定座边缘的时候，刚好达到最优的捆扎预紧力，不用靠手感去判断装配力度。之前在矿区做路试的时候，最早用的普通尼龙扎带固定管路，跑了不到三个月就有近三分之一的扎带因为持续震动出现断裂，管路磨破的问题出了好几次，换成这种橡胶带卡扣之后，连续跑六个月的非铺装路，拆检的时候所有卡扣都没有出现断裂、松脱的问题，管路表面也没有因为卡扣挤压出现磨损的痕迹。这类固定件虽然单个成本不高，但是整车上要用的数量不少，一台重卡上这类橡胶固定卡扣的用量能到八十个以上，每个卡扣的可靠性都关系到整车的管路安全，设计的时候不能只看静态的固定效果，还要考虑全生命周期内的温度变化、震动工况、装配便利性、售后维修的替换难度，甚至要考虑工人在装配线上的操作习惯，很多时候一个小的圆角、一个不起眼的定位孔，就能解决实际使用中很大的问题。
