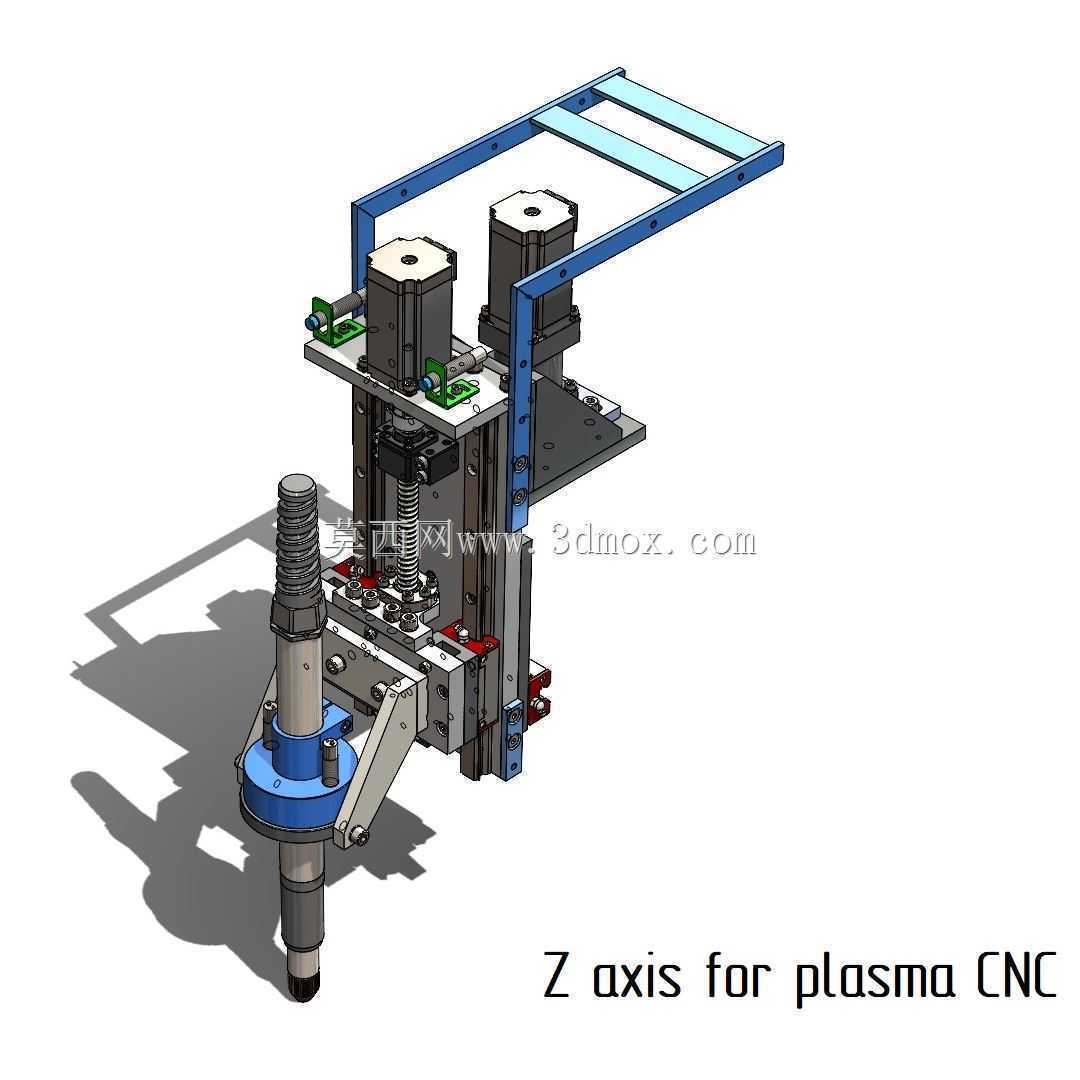

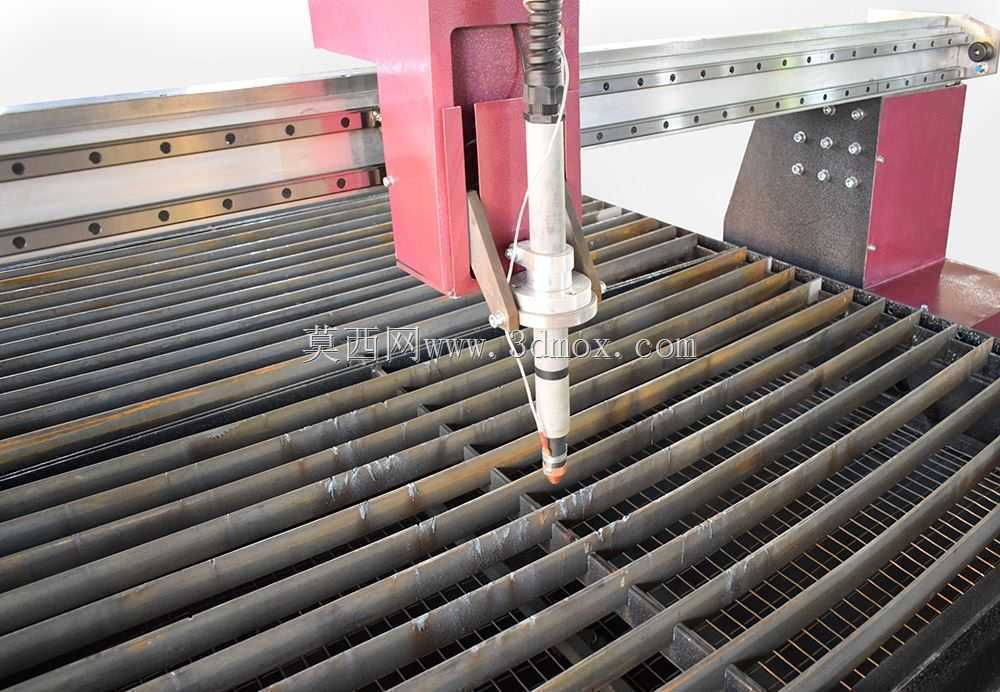

数控等离子切割机Z轴升降执行组件

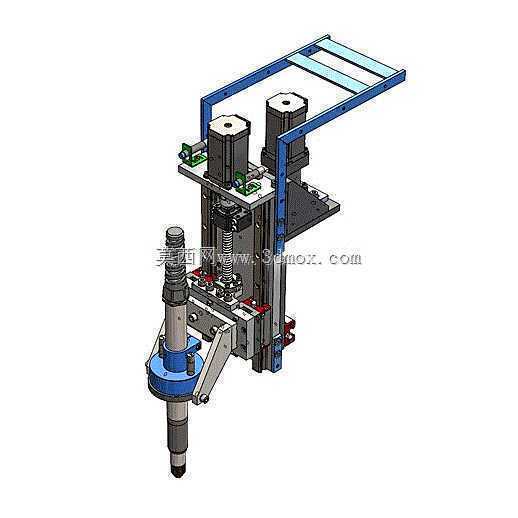

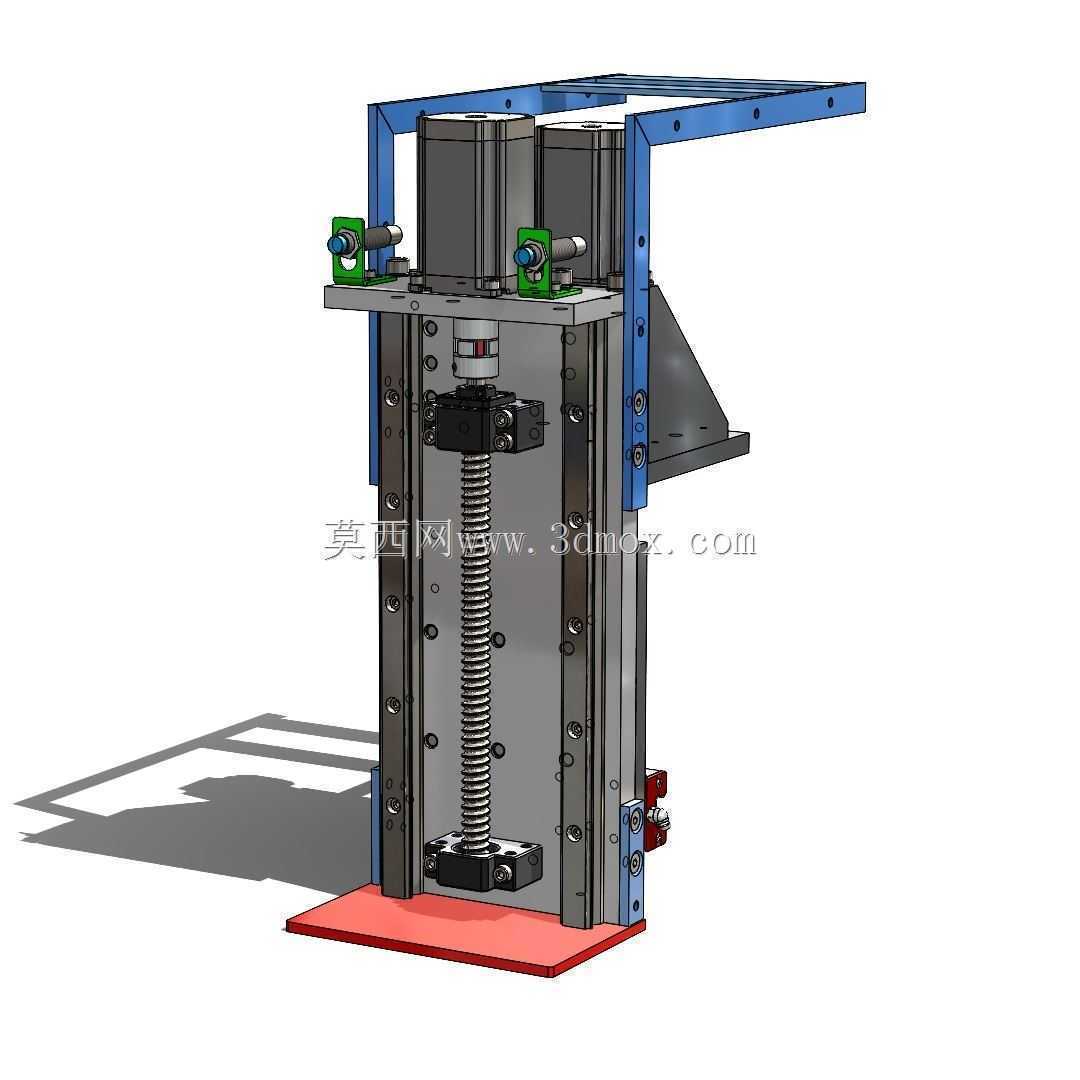

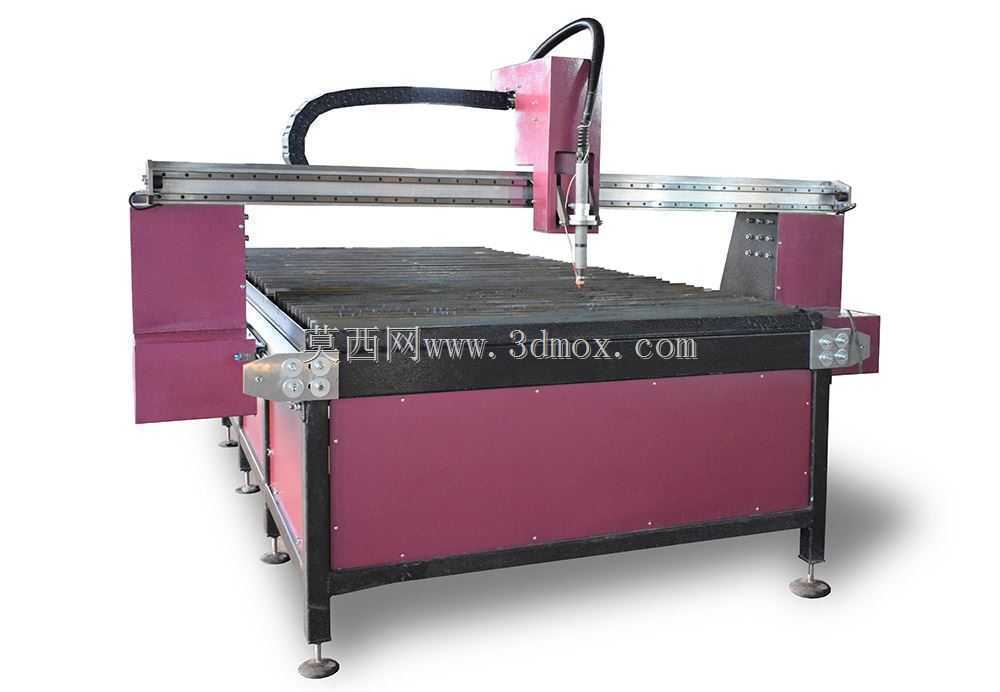

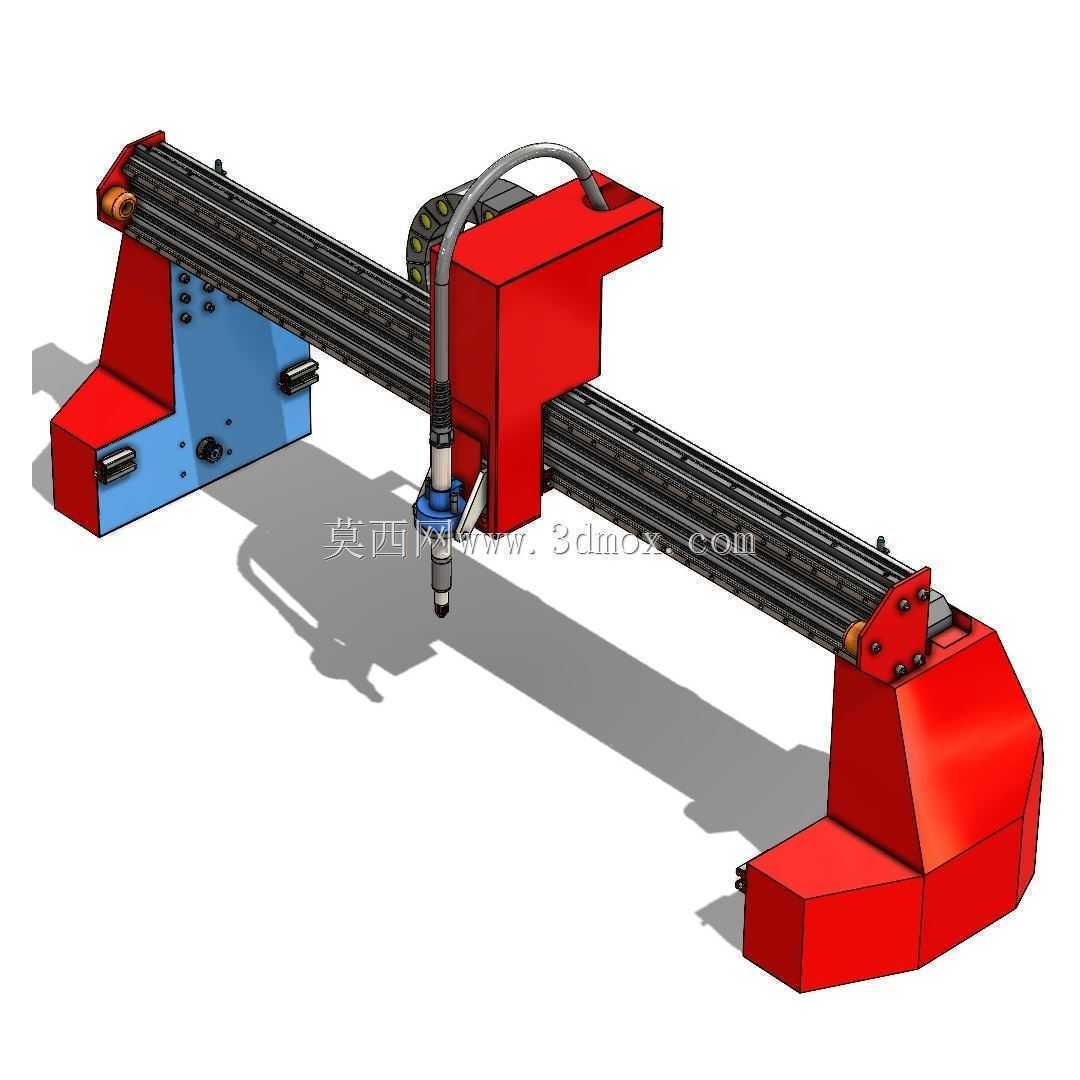

　　在金属板材数控切割加工场景中，等离子切割的割炬高度控制直接决定切口质量、电极喷嘴使用寿命，这套Z轴组件就是专门为台式或龙门式数控等离子切割机配套的割炬升降执行单元，承担切割过程中割炬与工件表面的高度跟踪、穿孔升降、作业位切换的核心动作。日常加工中，不管是碳钢板、不锈钢板还是有色金属板材的等离子切割，都需要割炬在引弧穿孔时快速下行到设定高度，起弧后根据弧压反馈实时微调高度，切割完成后快速抬升到安全位避让工件，这套组件的结构设计完全围绕这些实际作业需求展开。从结构布局来看，组件采用双直线导轨作为升降运动的导向副，配合滚珠丝杠传递动力，相比单导轨悬臂结构，双导轨的抗偏载能力更强，切割过程中遇到机床移动带来的振动、割炬碰撞防跳等工况时，

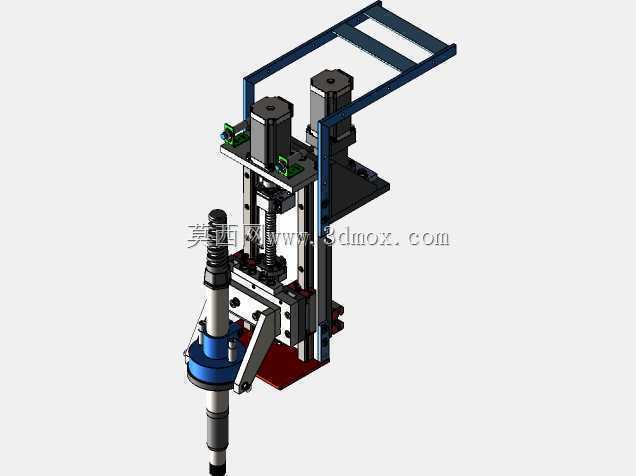

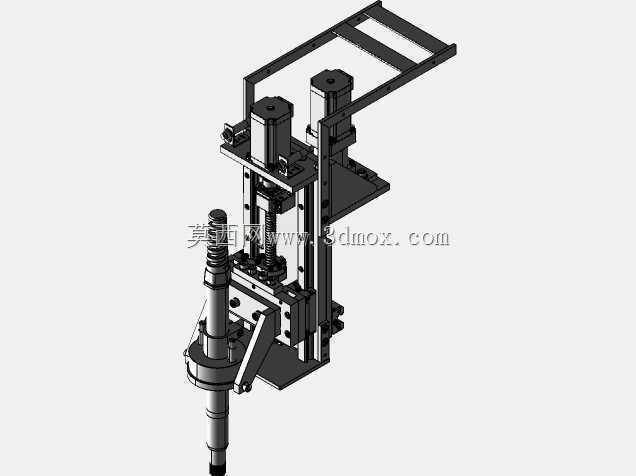

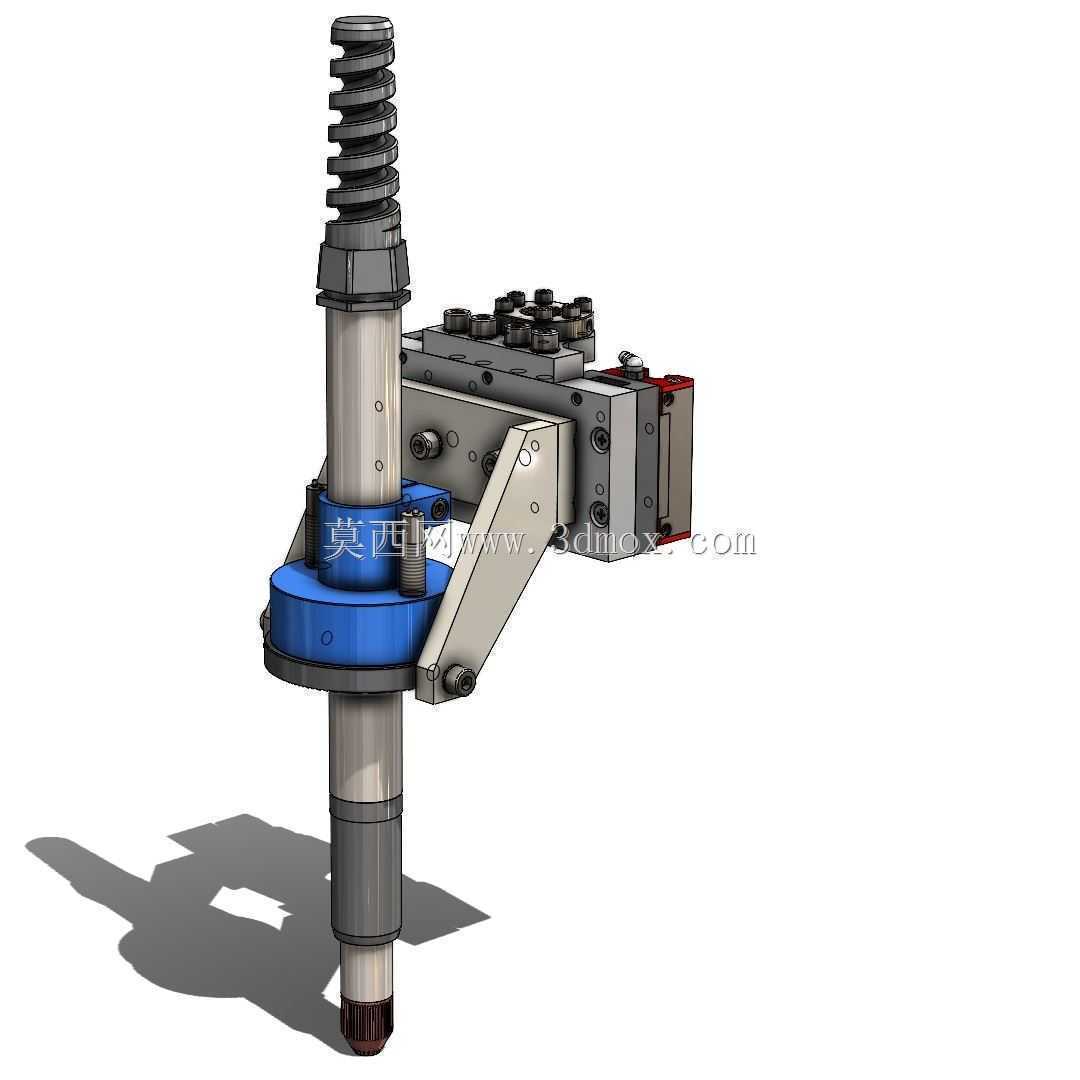

　　不会出现导向卡滞、精度偏移的问题。驱动端采用伺服电机直连丝杠的传动方案，没有额外的同步带或齿轮减速间隙，升降响应速度快，位置重复定位精度可以控制在0.02mm以内，完全匹配弧压调高器的实时动态调整需求，避免因为响应滞后导致的割嘴撞损或者切割弧长不稳定问题。组件顶部预留了两个电机安装位，其中一个是升降驱动的主电机位，另一个可以根据需求加装旋转轴驱动，实现坡口切割的割炬角度调整，不需要额外改动安装支架就能拓展功能，适配不同配置等级的等离子切割设备需求。割炬安装端设计了浮动式夹持结构，配合磁性防撞检测元件，一旦割炬在移动过程中碰到翘起的工件或者编程失误导致碰撞，夹持机构会触发微动信号，机床会立刻停止移动并抬升Z轴，最大程度降低割嘴、

　　电极的损耗，减少碰撞后的维护停机时间。安装边界上，组件的背部安装板采用标准化的孔位设计，可以直接适配市面上主流的等离子切割机横梁安装面，不需要二次打孔加工；升降行程覆盖100-150mm的常用区间，既满足厚板穿孔时的抬升高度需求，也不会因为行程过长导致结构刚性下降。组件侧面预留了拖链安装槽，所有动力线、传感器信号线、气管都可以通过拖链规整布线，避免切割过程中飞溅的熔渣烫坏线缆，也不会因为线缆拉扯影响升降运动的平顺性。从实际使用的角度看，这套Z轴的结构自重控制合理，不会给机床横梁带来额外的负载负担，运动部分的重量经过配重平衡，电机不需要额外输出保持力矩就能维持位置，长时间运行也不会出现电机过热的问题。

　　导向副的润滑注油孔设计在易操作的侧面位置，日常维护时不需要拆解防护盖板就能完成注油保养，适合加工车间高负荷、连续作业的使用环境。割炬夹持部位采用快拆式锁紧结构，更换不同功率的等离子割炬时，只需要松开锁紧手柄就能调整夹持直径，不需要更换整个夹持座，适配从60A到200A不同功率等级的机用等离子割炬，覆盖从薄板精细切割到中厚板穿孔切割的全场景需求。结构上的防护设计也充分考虑了切割现场的恶劣工况，导轨和丝杠的外侧都加装了不锈钢防护挡板，能阻挡切割过程中产生的金属飞溅、粉尘进入运动副内部，避免出现导轨拉伤、丝杠卡滞的故障，相比没有防护的简易Z轴结构，使用寿命能提升三倍以上。组件顶部的支架延伸段可以用来安装弧压调高器、分线盒等附属电气元件，不需要在横梁上额外找安装位置，整体集成度更高，现场安装布线的工作量大幅减少。在实际切割作业中，这套Z轴的升降速度可以达到12m/min，快速移动时没有明显的抖动，低速微调时运行平稳，完全能满足高速切割时的动态高度跟踪要求，哪怕是切割带轻微变形的板材，也能通过实时高度调整保证割缝宽度一致，切口挂渣量明显减少，后续打磨工序的工作量也能相应降低。
