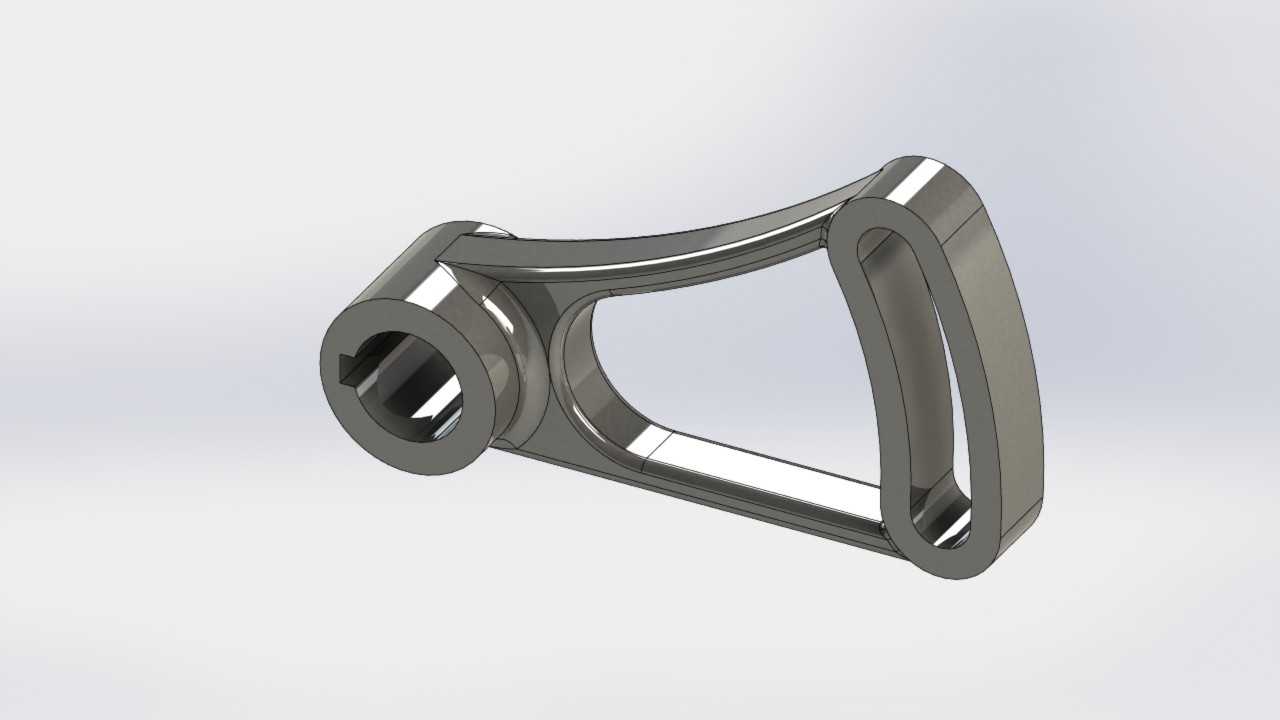

带键槽铰接式机加连接摇臂结构

　　该零件属于机械传动系统中的铰接式连接摇臂构件，常见于轻工自动化设备的连杆传动单元、小型输送设备的张紧调节机构、健身器材的阻力传导结构以及部分专用工装的定位支撑组件中，核心作用是在两个存在相对摆动需求的运动副之间传递动力、调整行程或是提供稳定的铰接支撑。从实际工况适配来看，这类摇臂通常需要承受周期性的交变载荷，部分应用场景下还会伴随小幅的振动冲击，因此结构设计上优先保证铰接部位的连接强度与摆动过程中的抗形变能力。

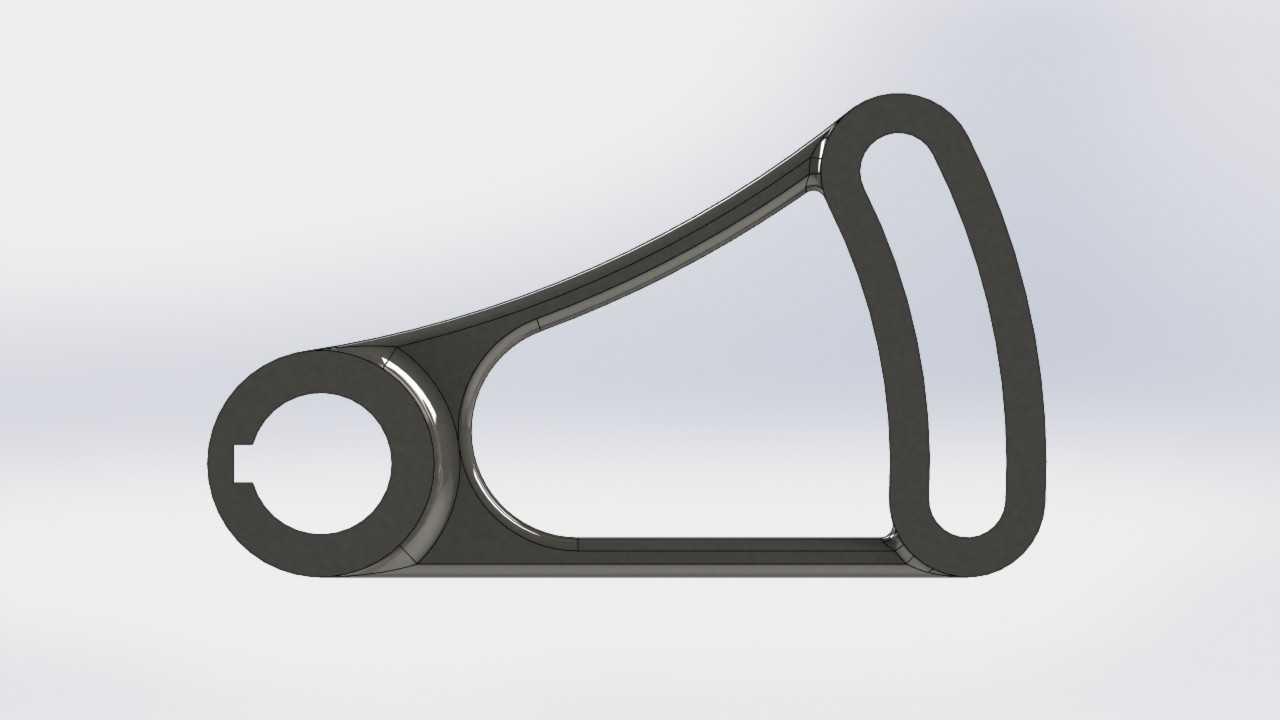

　　设计思路上，零件左端采用带标准键槽的圆柱套筒结构，该套筒用于与驱动轴或者固定支撑轴配合，键槽的设置可以避免轴与套筒之间出现周向相对滑动，保证扭矩传递的可靠性，套筒的内孔粗糙度、圆柱度公差需要满足转动副或者固定连接副的配合要求，通常根据实际安装需求选用H7或者H8级公差，套筒的轴向长度根据安装轴的固定段长度确定，保证装配后轴端不会出现超出套筒端面的干涉问题，同时套筒外圆做了加厚处理，提升键槽部位的抗挤压强度，避免长期受载后键槽出现变形开裂。

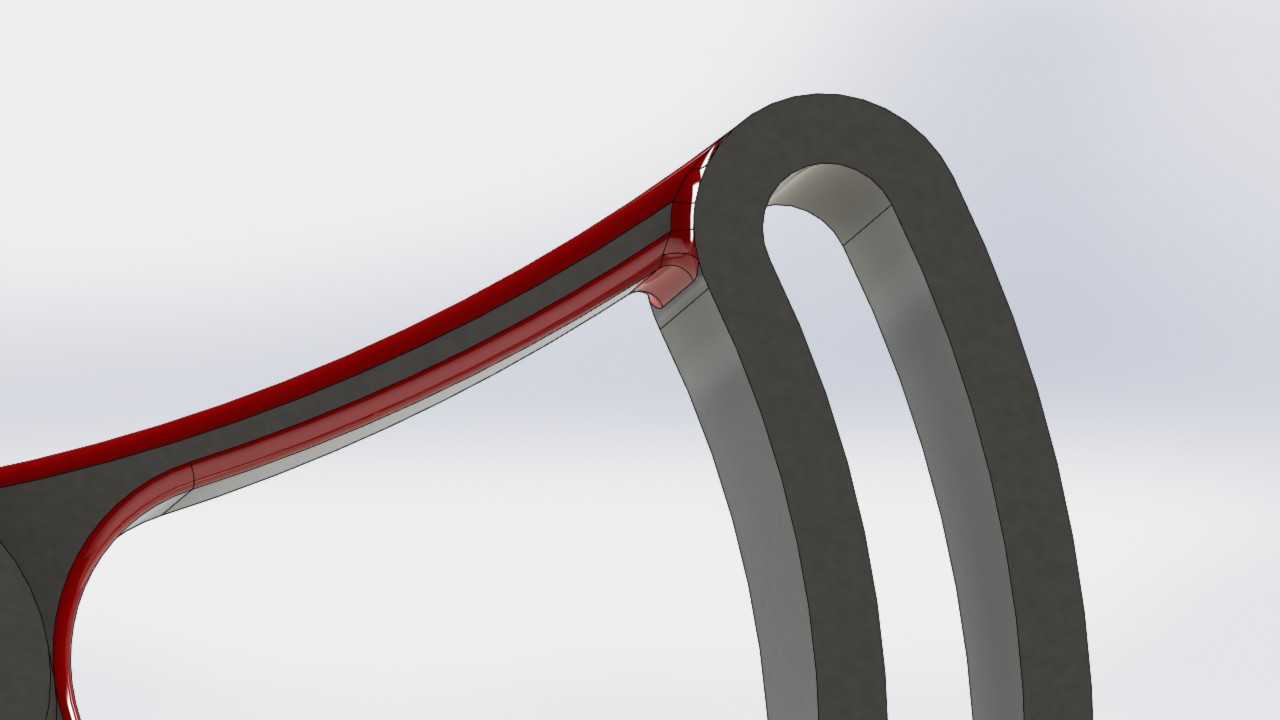

　　零件右端采用长圆形闭环铰接环结构，该环用于与销轴类连接件配合，实现与另一端构件的铰接连接，长圆形的环孔设计可以预留一定的位置调节余量，适配装配过程中出现的小幅安装误差，或是满足机构运动过程中铰接点的小幅位移补偿需求，铰接环的截面采用等厚度设计，环的内外边缘均做了圆角过渡处理，减少应力集中的同时，避免装配过程中锐边划伤操作人员或是配合零件的表面。

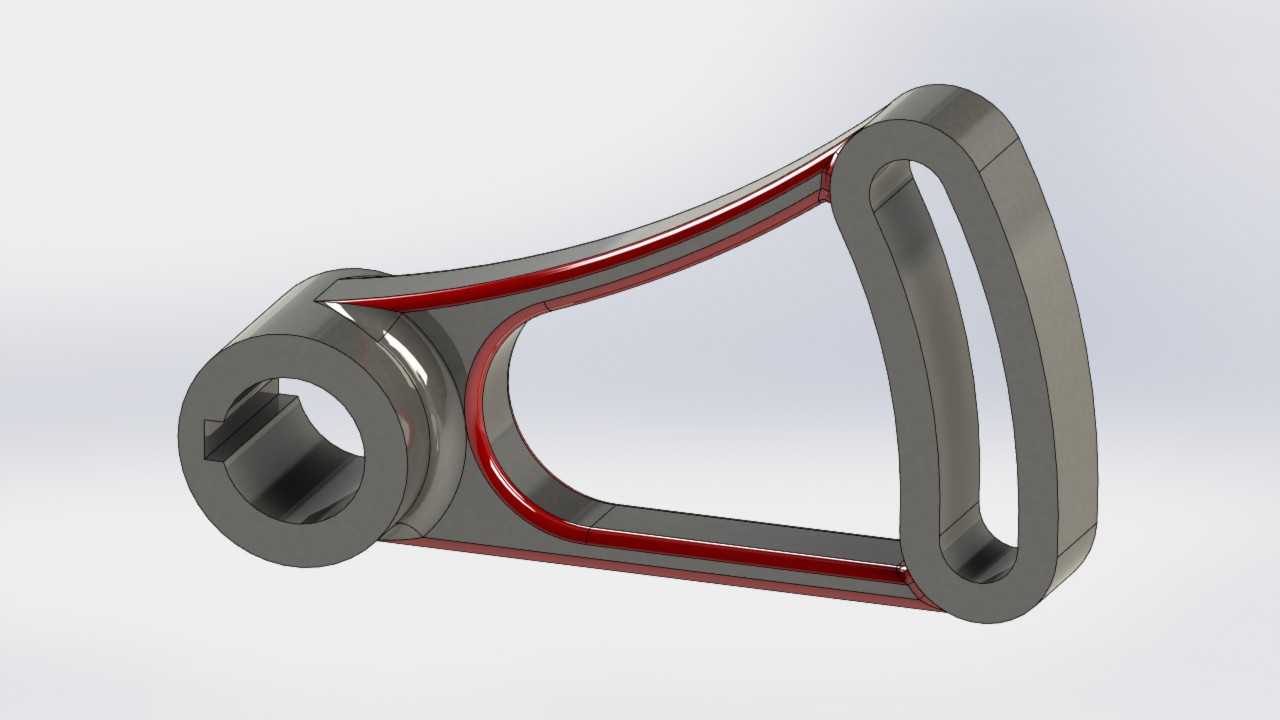

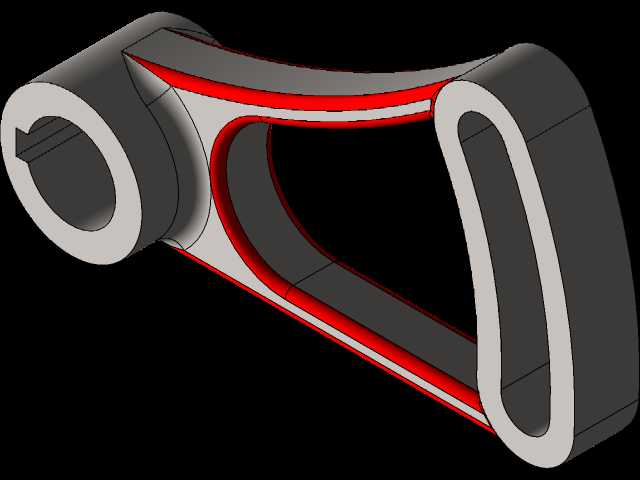

　　连接左右两端功能结构的臂身采用了镂空式的流线型设计，并非实心结构，这种设计在保证臂身整体抗弯、抗扭强度的前提下，尽可能降低了零件自身的重量，减少运动过程中的惯性负载，提升机构响应速度；臂身的截面采用变厚度设计，靠近两端套筒与铰接环的位置厚度更大，向臂身中部逐渐过渡到均匀厚度，符合载荷传递过程中的应力分布规律，避免应力在臂身与两端结构的衔接处集中。臂身侧面的红色密封嵌槽结构，用于安装装饰性或者密封用的胶条，部分应用场景下可以通过该嵌槽安装缓冲垫，减少摇臂摆动到极限位置时与周边构件的刚性碰撞，降低运行噪音。

　　安装边界方面，需要重点确认左端套筒内孔与配合轴的直径匹配度、键槽的宽度与深度尺寸是否与所选平键规格对应，右端铰接环的内孔宽度与配合销轴的直径、铰接端连接件的厚度匹配，装配后需要保证摇臂绕铰接点摆动时，臂身不会与周边的机架、其他传动构件发生运动干涉，臂身的摆动行程范围内预留足够的安全间隙。零件的加工工艺通常采用棒料铣削成型，关键配合面在铣削后做精镗处理，保证尺寸精度与表面粗糙度要求，非配合面做去毛刺处理，根据使用场景的不同可以做发黑、阳极氧化或是喷塑表面处理，提升零件的防锈抗腐蚀能力。

　　在实际选型应用中，需要根据机构的传递扭矩大小、摆动频率、负载方向确认该摇臂的材质选用，常规轻载场景下可以选用6061铝合金加工，重量轻且加工成本低，中载有冲击的场景下可以选用45号钢调质处理后加工，重载场景则需要选用40Cr等合金结构钢并做相应的热处理提升强度。装配时需要注意左端套筒与轴的配合松紧度，若为转动配合需要保证润滑脂可以顺利进入配合面，减少长期转动的磨损，右端铰接环与销轴的配合需要根据摆动频率选择合适的配合公差，频繁摆动的场景下可以在铰接环内加装铜套或者自润滑轴承，提升零件的使用寿命。
