多工位铜烙铁头批量铣削定位工装

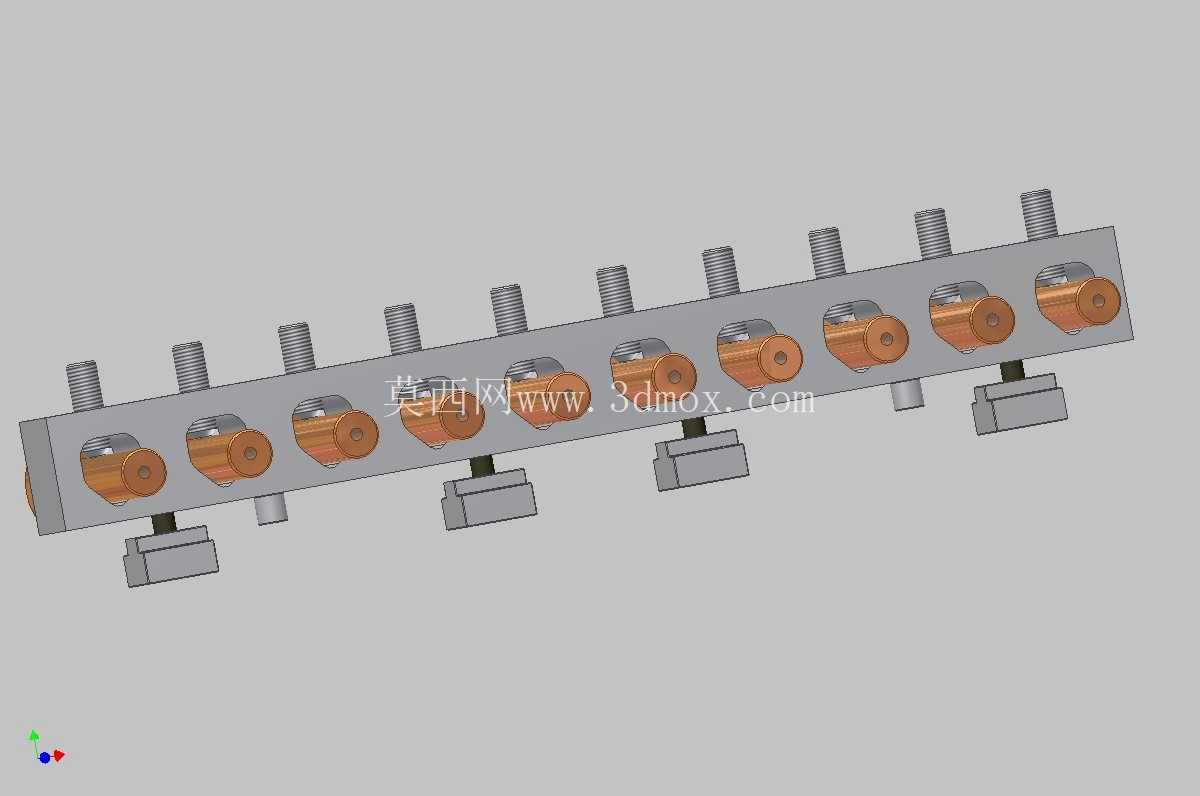

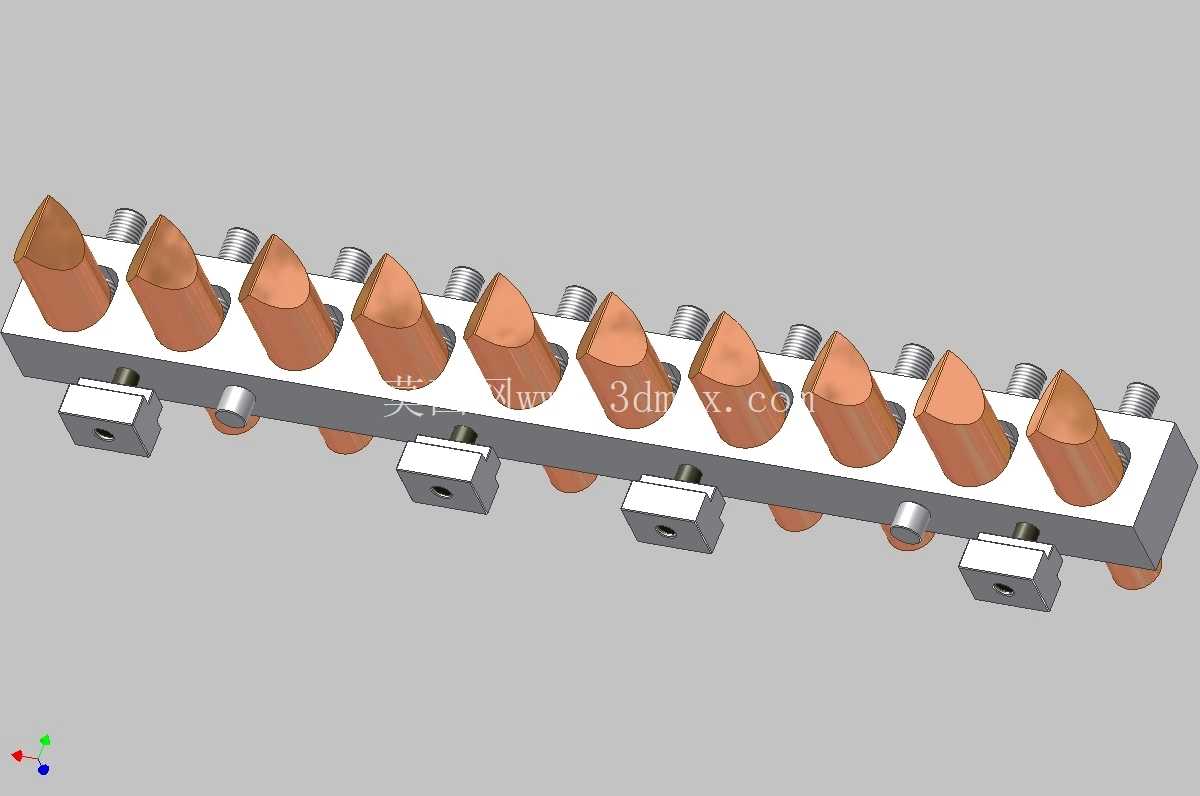

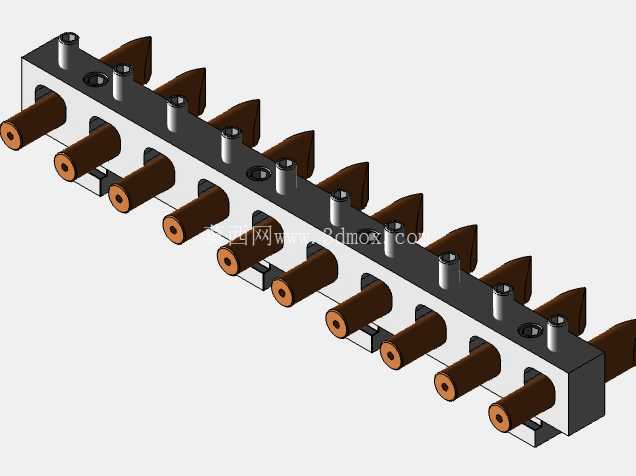

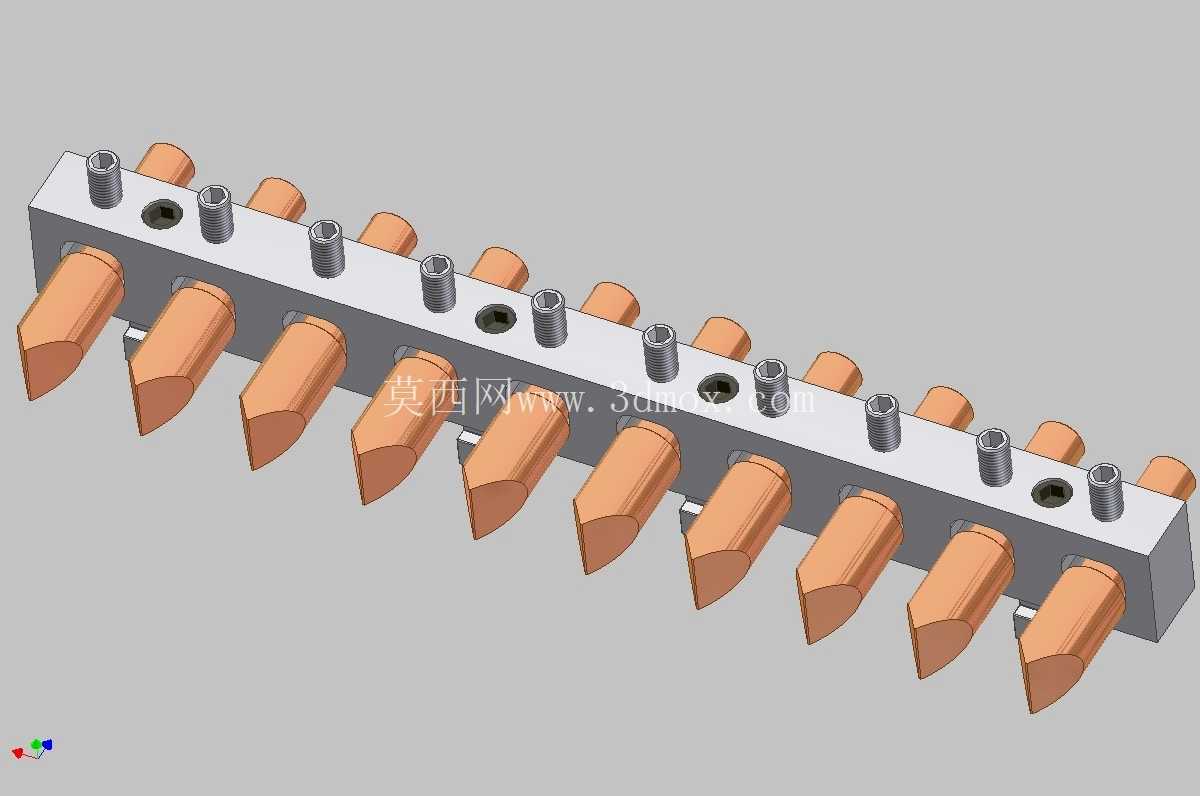

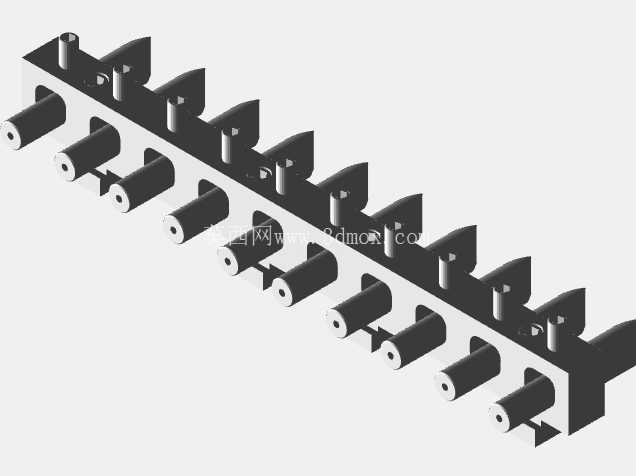

　　在烙铁头精密机加工生产环节，单工件逐件装夹铣削的加工模式一直存在换刀等待久、装夹找正耗时长、同批次工件形位公差离散度大的痛点，这套多工位定位工装正是针对大尺寸铜烙铁头的端面、斜面铣削工序开发的专用装夹结构，可一次性完成十余件工件的同步装夹定位，大幅压缩单件加工的辅助时间占比。从结构布局来看，工装主体采用长条式矩形钢质基座作为承载基体，基座沿长度方向等距开设与铜烙铁头柄部轮廓匹配的定位槽，每个定位槽旁侧对应设置内螺纹孔，配套内六角锁紧螺钉实现工件的侧向压紧，这种排布方式充分利用了立式铣床工作台的行程空间，单次走刀即可完成整排工件的同工序加工，避免了反复移动工作台、重复对刀带来的精度损失。

　　设计过程中优先考虑了铜质工件的装夹受力特性，铜材硬度偏低，锁紧螺钉的压紧端采用平端结构且与工件接触面做了微弧处理，避免局部压应力过大造成工件表面压痕、变形，同时定位槽的尺寸公差按照H7精度设计，与烙铁头柄部采用小间隙配合，既保证工件装入顺畅，又能将装夹后的定位误差控制在0.02mm以内，满足铣削加工的形位公差要求。基座上间隔设置的定位销孔，用于工装整体在机床工作台上的定位固定，安装时可通过两个定位销快速完成工装与机床工作台的位置校准，无需每次装夹都打表找正，大幅缩短工装换型时间。

　　基座两端的避让结构设计，充分考虑了铣刀加工到首尾工件时的进刀、退刀行程，避免刀具与工装基体发生碰撞，同时基座底部做了平面度磨加工处理，保证工装安装后与工作台面的贴合度，避免加工过程中出现工装翘曲、振动的问题。从实际应用场景来看，这套工装适配立式数控铣床、普通立式铣床的斜面铣削、端面成型铣削工序，针对大型铜烙铁头的工作端斜面加工需求，装夹后所有工件的待加工面处于同一加工平面内，铣刀按照设定路径走刀即可保证整批工件的斜面角度、加工余量完全一致，有效降低同批次产品的尺寸差异。工装的锁紧螺钉排布经过受力优化，每个工件对应独立的锁紧点位，不会出现相邻工件装夹松紧度互相干扰的问题，操作人员装夹时只需按照对角顺序逐步拧紧螺钉，即可保证每个工件的压紧力均匀，避免加工过程中工件出现窜动、让刀的问题。在安装边界上，工装的整体长度适配常用立式铣床的工作台T型槽间距，可直接通过T型螺栓配合压板完成固定，无需额外制作过渡连接板，基座的厚度经过刚度校核，在满负荷装夹、铣削深度1.5mm的加工参数下，基座的形变量小于0.01mm，不会因工装刚度不足影响加工精度。

　　定位槽的开口方向与铣削进给方向呈垂直排布，使得铣削过程中的切削力方向指向定位槽的支撑面，进一步降低锁紧螺钉的受力负荷，延长螺纹孔的使用寿命，长期使用后若出现螺纹磨损，也可通过螺纹套修复的方式快速恢复工装精度，降低工装维护成本。这套工装的设计没有采用复杂的气动、液压夹紧结构，完全依靠机械结构实现定位锁紧，结构简单可靠，日常维护无需复杂的油路、气路检修，非常适合中小机加工车间的批量生产场景，操作人员经过简单培训即可快速掌握装夹操作要点，相比传统的单件平口钳装夹模式，加工效率可提升6倍以上，同时能有效降低操作人员的劳动强度，减少重复装夹找正的工作量。
