民用膜式燃气计量表壳体结构设计

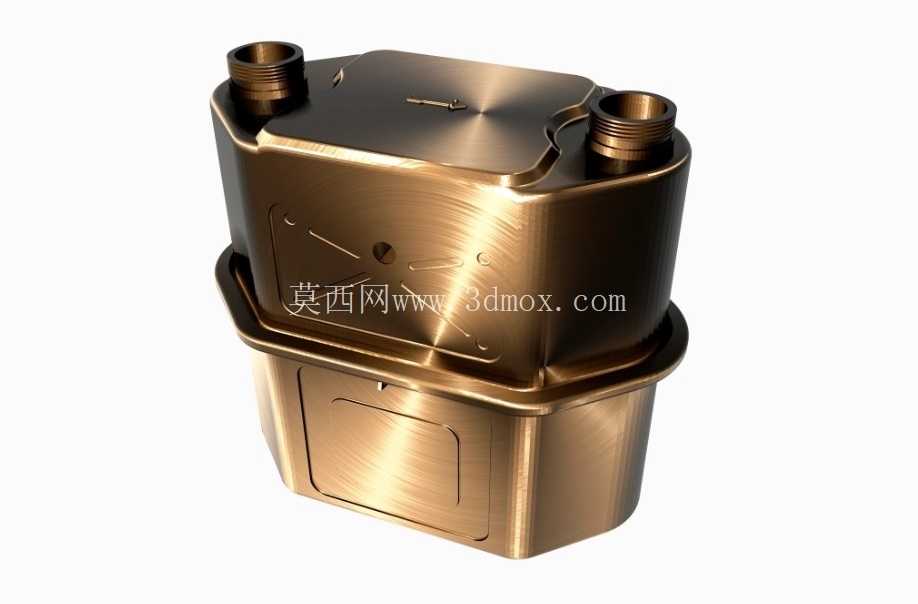

　　日常民用燃气输配管网的终端计量环节，膜式燃气表是普及率最高的计量器具，承担着居民用户燃气使用量的精准计量职能，其壳体作为内部机芯、传动机构、计数组件的承载防护结构，设计合理性直接决定整表的密封性能、抗外力能力与长期运行稳定性。该模型还原的是冲压成型的金属壳体结构，整体采用上下分体式扣合结构，上壳体设置两个同轴度要求极高的外螺纹接口，分别对应燃气进气端与出气端，接口的螺纹精度、端面平面度需满足管路连接的密封要求，避免长期运行过程中出现燃气微泄漏风险，接口中心距严格遵循民用燃气表的通用安装尺寸规范，可直接适配现有住宅燃气立管的预留安装位，无需额外调整管路走向。

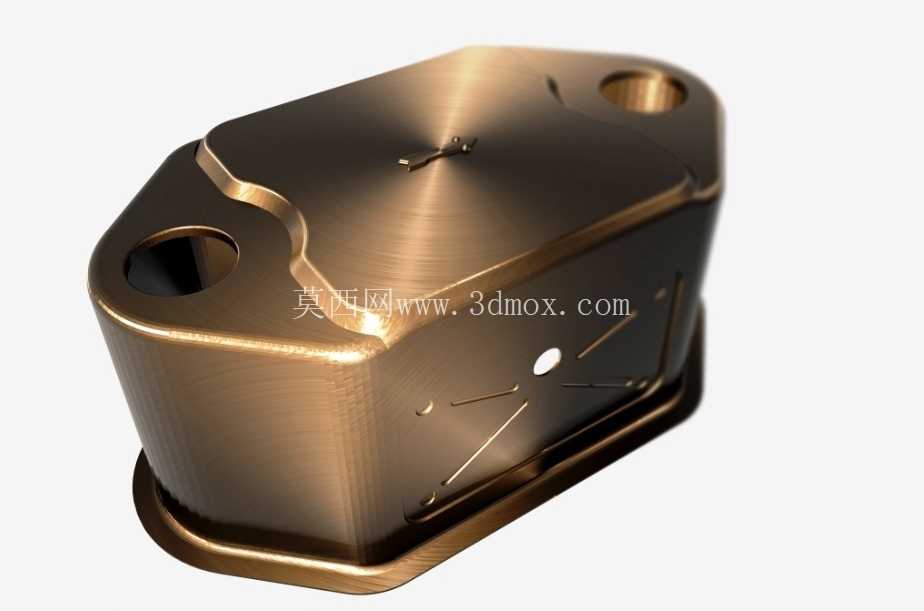

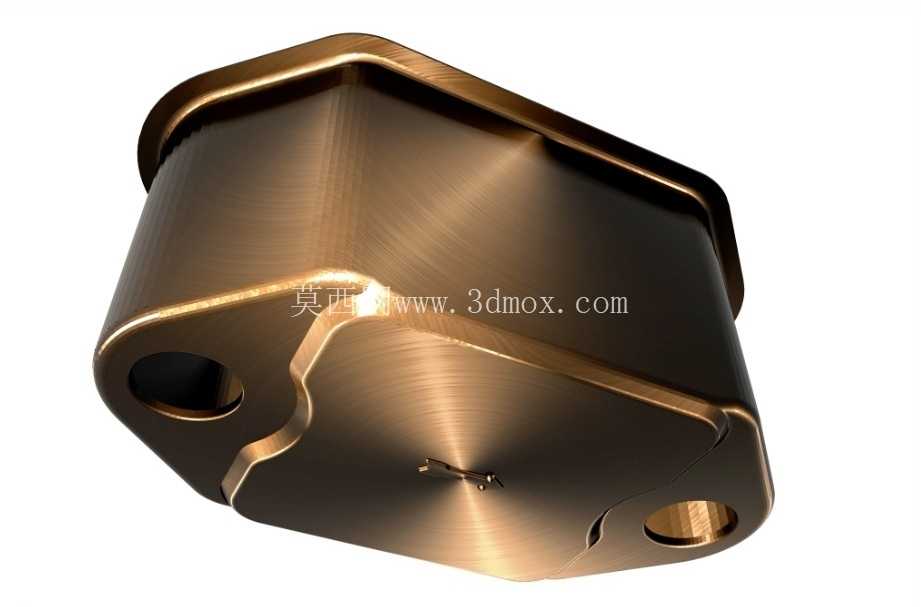

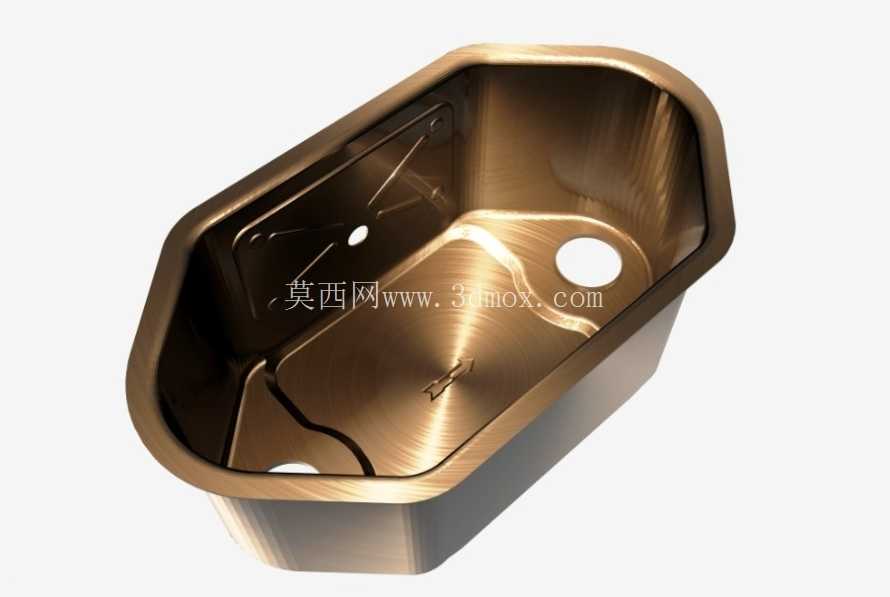

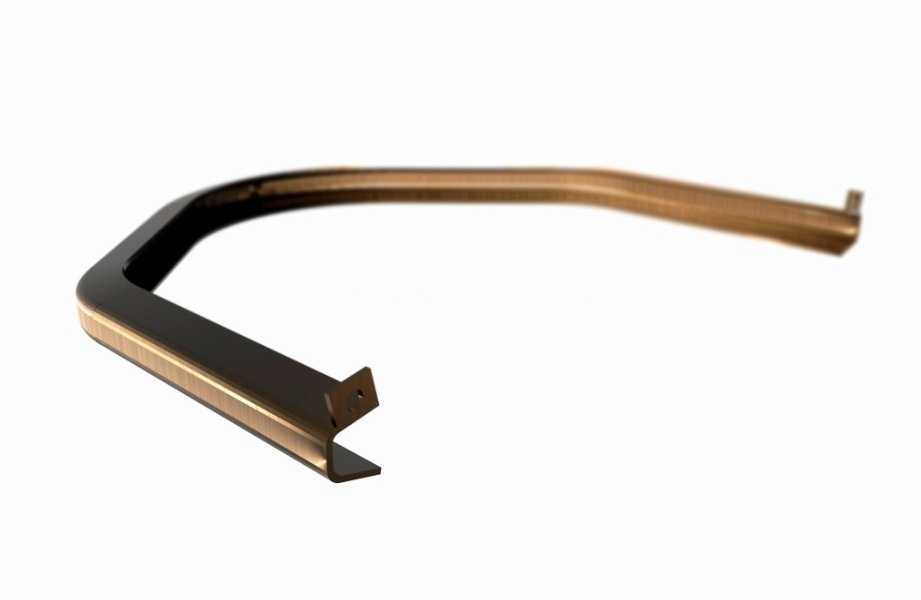

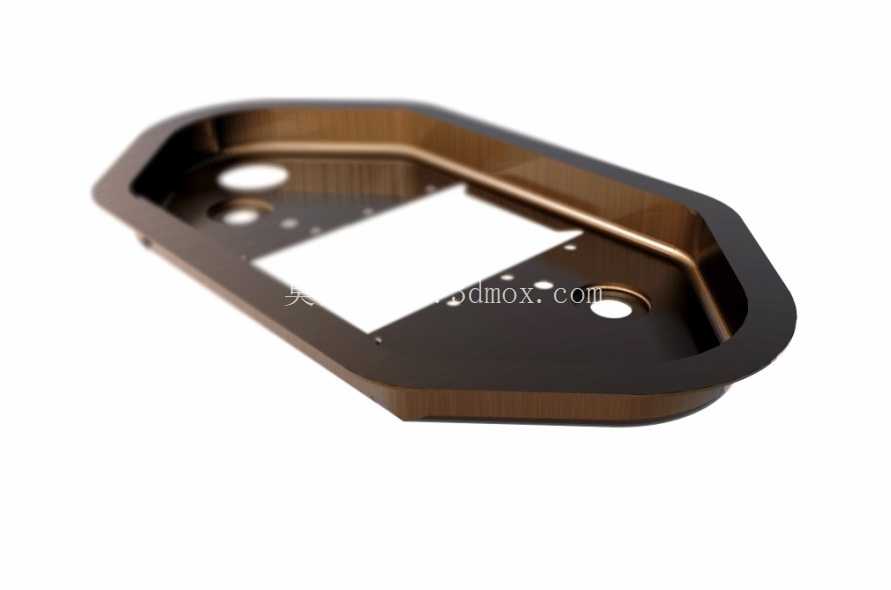

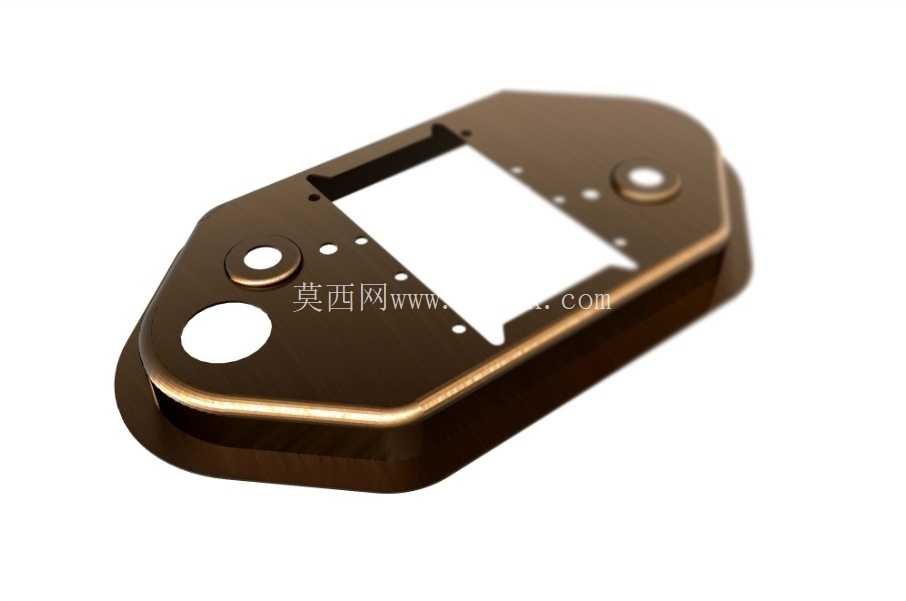

　　壳体上表面压制有清晰的气流方向标识箭头，安装时可直观判断气流走向，避免接反进出口导致计量失准甚至内部机芯损坏，上壳与下壳的扣合边采用卷边压合结构，配合密封胶层实现整表的IP65级防护，可有效阻挡外界水汽、粉尘进入表具内部，保护内部传动组件不受腐蚀。下壳体侧面预留了计数显示窗的安装位，显示窗与壳体之间采用密封圈压装结构，既保证读数清晰可视，又不会破坏壳体整体密封性能，壳体内部设置有多处定位筋位，用于固定内部的计量膜盒、传动齿轮组、计数字轮组件，各筋位的位置公差控制在±0.1mm范围内，确保内部组件装配后无窜动，传动过程无卡滞。

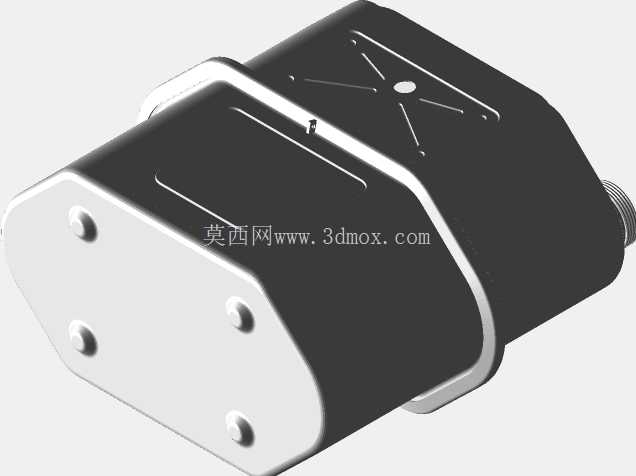

　　从结构强度设计角度，壳体表面压制有多道交错的加强筋，在不增加板材厚度的前提下大幅提升壳体的抗形变能力，可承受15kPa的内部气压测试无变形、无泄漏，满足燃气表具的耐压安全要求，壳体边角均采用圆角过渡，避免安装维护过程中尖锐边角划伤操作人员，同时减少冲压成型过程中的应力集中问题，降低板材开裂风险。在实际安装场景中，该壳体结构的整体外轮廓尺寸适配民用厨房的表具安装空间，可直接装入常见的燃气表保护箱内，上下壳体的连接结构无需额外紧固件，采用专用设备压合即可完成密封，装配效率高，适合大批量自动化生产。

　　设计过程中需重点考量两个接口的位置度公差，若接口中心距偏差超过0.5mm，现场安装时就会出现管路对中困难，强行安装会产生额外装配应力，长期使用可能导致接口处泄漏；同时壳体内部的机芯定位基准需与接口气流通道对齐，保证进入表具的燃气气流平稳流经计量膜盒，避免气流紊流影响计量精度。不同于工业用大流量燃气表的铸铝壳体结构，该民用款壳体采用冲压拉伸工艺成型，板材厚度均匀，整体重量更轻，生产成本更低，适合千万级规模的量产需求，表面的金属质感处理既可以提升成品外观质感，也能在仓储运输过程中减少壳体表面的锈蚀风险。在建模过程中，需重点还原卷边结构的细节、加强筋的走向与深度、接口螺纹的参数、定位筋的位置尺寸，这些细节直接决定后续开模冲压后的成品合格率，若卷边结构的尺寸设计不合理，压合后容易出现密封不严的问题；若加强筋的深度过浅，壳体承压后容易出现鼓胀变形，影响内部组件的配合间隙。
