室内F3P机型喇叭导杆安装结构

这套结构件主要适配室内F3P特技航模的喇叭与导杆安装需求，针对室内航模对重量、强度的严苛平衡要求做了针对性设计，所有部件采用PLA全填充3D打印工艺成型，能在极轻自重下满足特技动作的结构受力要求。

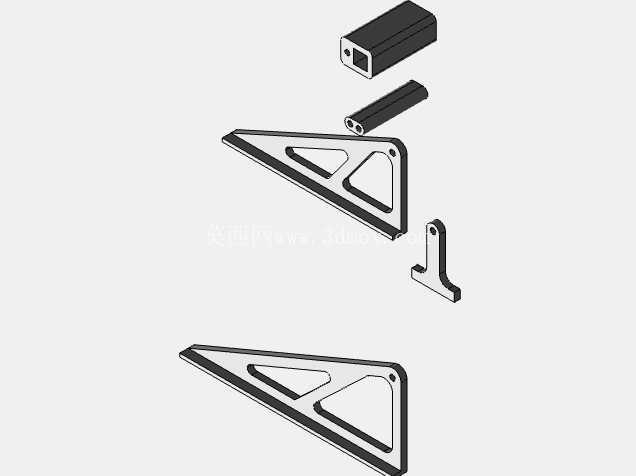

从实际装机场景来看，室内F3P机型的飞行空间受限，动作幅度大、机动频率高，喇叭与导杆作为操控链路的关键传力部件，既要保证舵面动作传递无虚位，又不能增加过多机头重量影响整机重心配平。这套结构的三角支撑件采用镂空三角构型，在两个受力方向上做了斜向筋条补强，支撑臂的厚度控制在1.2mm，边缘做了0.3mm的圆角过渡，避免3D打印过程中出现层间应力集中导致的脆断，同时镂空区域刚好避开了舵机拉杆的运动行程，不会出现运动干涉。

配套的方形安装套筒采用中空方管结构，内壁尺寸匹配常用的3mm碳纤维导杆外径，套筒侧壁开有两个M1.6的顶丝孔，安装时可以通过顶丝锁紧导杆，防止飞行过程中导杆窜动影响舵面精度；套筒的一端做了15度的斜切收口，和三角支撑件的安装面完全贴合，装配时不需要额外打磨修配，直接用快干胶粘接即可保证同轴度。短L型定位件主要用于喇叭摇臂的轴向限位，其竖直臂上开有2mm的光孔，可穿过固定螺丝将整个组件锁定在航模的机身隔框上，水平臂的凸起刚好卡入三角支撑件的定位槽内，装配时能快速定位，不需要反复调整安装位置。

从安装边界来看，整套组件装配完成后的总长度为62mm，最大宽度为28mm，安装孔位间距适配市面上绝大多数室内F3P机型的机头隔框开孔尺寸，不需要对原有机身结构做打孔修改；导杆的有效行程预留了12mm的余量，满舵状态下不会出现结构碰擦，能满足F3P机型满舵特技动作的行程需求。结构受力层面，三角支撑件的受力路径做了专门优化，导杆传递过来的舵面载荷会通过斜向筋条分散到三个安装固定点，不会出现单点应力集中的情况，全填充PLA材质的抗扭强度能达到18MPa，完全可以承受室内特技飞行时的瞬时舵面冲击力，不会出现飞行中断裂的情况。

实际使用过程中，这套结构的重量控制表现突出，整套四个零件总重量仅为2.1g，不会给整机带来额外的重量负担，同时安装维护十分便捷，导杆磨损后只需要松开顶丝即可更换，不需要拆解整个支撑结构；零件的打印方向做了优化，所有受力方向均与3D打印的层叠方向垂直，层间结合强度达到最高，避免了打印方向不合理导致的受力断裂问题。针对室内航模常见的炸机场景，支撑件的边角做了圆弧过渡，碰撞时不会出现应力集中导致的碎裂，轻微碰撞后仅需检查顶丝松紧即可继续飞行，不需要频繁更换配件。
