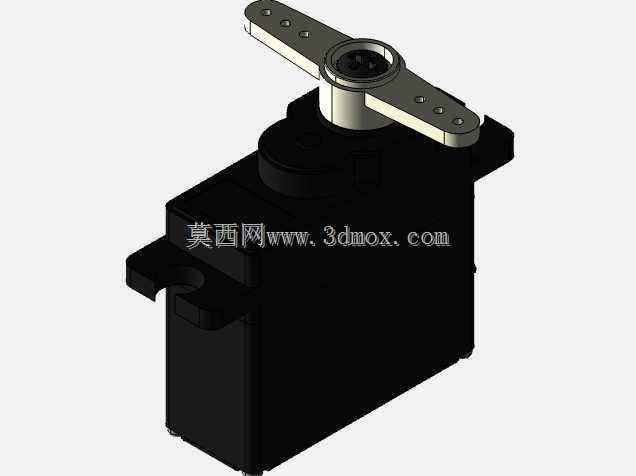

F5J航模用HS81伺服舵机安装固定支架

　　在电动滑翔机这类航模设备的结构搭建中，舵机安装的可靠性直接决定了操纵面的响应精度，尤其是F5J这类强调滑翔性能与操纵精准度的电动滑翔机型，舵机支架的结构合理性会直接影响整机的飞行表现。这款适配HS81规格舵机的安装支架，核心作用是为HS81型号微型伺服舵机提供刚性安装基准，将舵机工作时的输出扭矩稳定传递到操纵摇臂，避免飞行过程中因支架形变导致的舵面虚位、操纵滞后问题。

　　从实际使用场景来看，这类支架多用于F5J滑翔机的机翼内部舵机安装位，也可适配同安装尺寸的小型固定翼航模、室内特技机的舵机固定场景，安装时需要嵌入机翼的泡沫或轻木夹层内，因此支架的外形轮廓做了适配翼型内部空间的切角处理，避免与机翼蒙皮、内部走线产生干涉。设计过程中优先考虑了安装刚性与轻量化的平衡，主体采用块状承力结构，在舵机输出轴对应的位置预留了足够的摇臂摆动空间，不会出现摇臂转动时剐蹭支架本体的问题。

　　支架上的安装孔位完全匹配HS81舵机的原厂安装孔距，孔位做了沉台处理，安装螺丝拧入后螺丝头部不会突出支架表面，保证支架嵌入机翼时可以完全贴合安装基面，不会出现局部凸起顶破蒙皮的情况。支架一侧的圆柱凸台是定位结构，安装时可以卡入机翼预设的定位槽内，不需要额外做定位标记就能快速找准安装位置，同时能承受舵机正反转时产生的侧向剪切力，避免长期使用后支架出现移位。

　　从安装边界来看，支架的整体外轮廓尺寸适配HS81舵机的本体尺寸，安装后舵机本体完全嵌入支架的承力槽内，不会额外增加横向占用空间，对于翼型厚度较薄的F5J滑翔机来说，这种嵌入式的安装结构可以最大程度压缩舵机组件的占用厚度，不需要为了容纳舵机额外加厚翼型，能有效降低机翼的飞行阻力。支架的承力面做了加厚处理，对应舵机安装螺丝的受力位置做了局部加强，避免螺丝拧紧时出现应力开裂的问题，同时承力槽与舵机本体的配合间隙控制在0.1mm以内，既可以保证舵机顺利装入，又不会出现舵机在槽内晃动的情况。

　　在实际装机过程中，这类支架不需要额外做复杂的修形，只需要按照支架的外轮廓在机翼安装位开出对应的嵌槽，将支架粘接固定后再装入舵机即可，支架的外露面与机翼蒙皮的贴合度较好，后期做蒙皮覆盖时不会出现明显的接缝。舵机的走线槽也在支架设计时做了预留，舵机线可以从支架侧面的缺口处引出，不会被支架压住导致线材破损，也方便后期维护时拆卸舵机，不需要拆开整个机翼蒙皮就能完成舵机的更换调试。

　　从结构受力的角度分析，舵机工作时产生的反扭矩会全部作用在支架与机翼的粘接面上，因此支架的粘接面做了粗糙化处理的结构预留，粘接时胶水可以附着在表面的细微纹理上，提升粘接强度，在大舵量快速打舵的情况下，支架也不会出现与机翼脱开的问题。支架的边缘全部做了倒角处理，没有尖锐的棱角，嵌入机翼时不会刮破泡沫或轻木材质的机翼基体，也能减少应力集中，避免飞行过程中受振动影响出现支架边角开裂的情况。

　　对于航模结构设计人员来说，这类标准化的舵机支架可以直接套用在同规格舵机的安装设计中，不需要重新绘制舵机安装位的结构，能缩短整机的设计周期，同时经过实际装机验证的孔位与外形尺寸，也能减少设计阶段出现安装干涉、孔位不匹配的问题。在三维建模过程中，这类支架的建模需要重点关注安装孔位的同轴度、承力槽与舵机的配合公差，以及定位凸台的位置精度，任何一个尺寸出现偏差，都会导致装机时舵机无法顺利装入，或者出现舵机输出轴与操纵摇臂不同心的问题，进而影响舵面的操纵线性。
