DLE11发动机螺旋桨钻孔定位导向工装

在航模动力系统的装配与维护场景中，DLE11这类单缸汽油发动机的螺旋桨安装精度直接影响动力输出的同轴度，一旦螺旋桨安装孔位出现偏斜，高速运转时会产生明显的振动，轻则降低动力传递效率，重则加速曲轴轴承磨损、甚至出现螺旋桨射桨的安全隐患。这款导向件正是针对DLE11发动机螺旋桨安装孔的钻孔工序设计的定位工装，解决手工划线钻孔容易出现的孔位偏移、孔轴不垂直、孔距误差超差等实际装配问题。

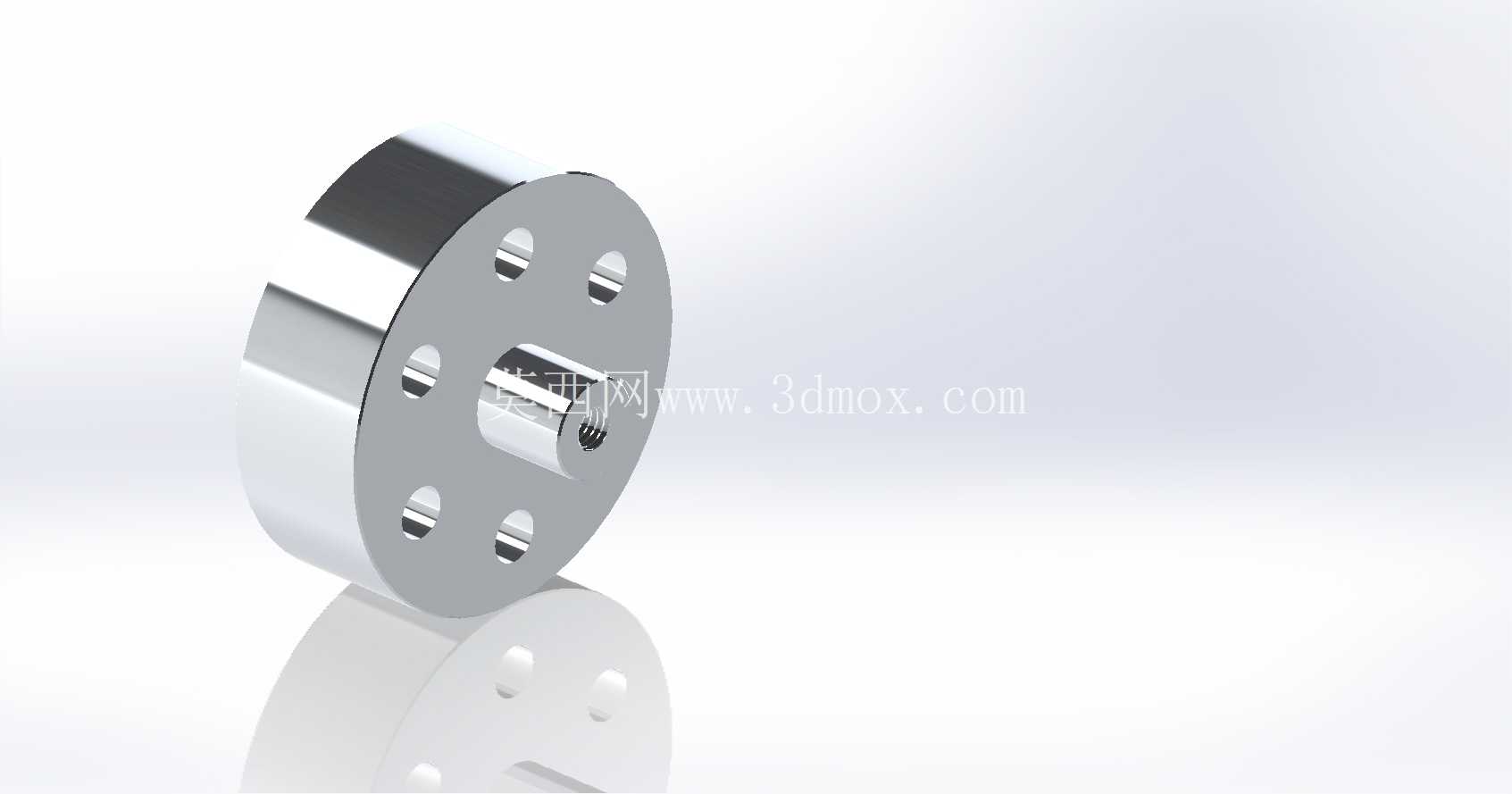

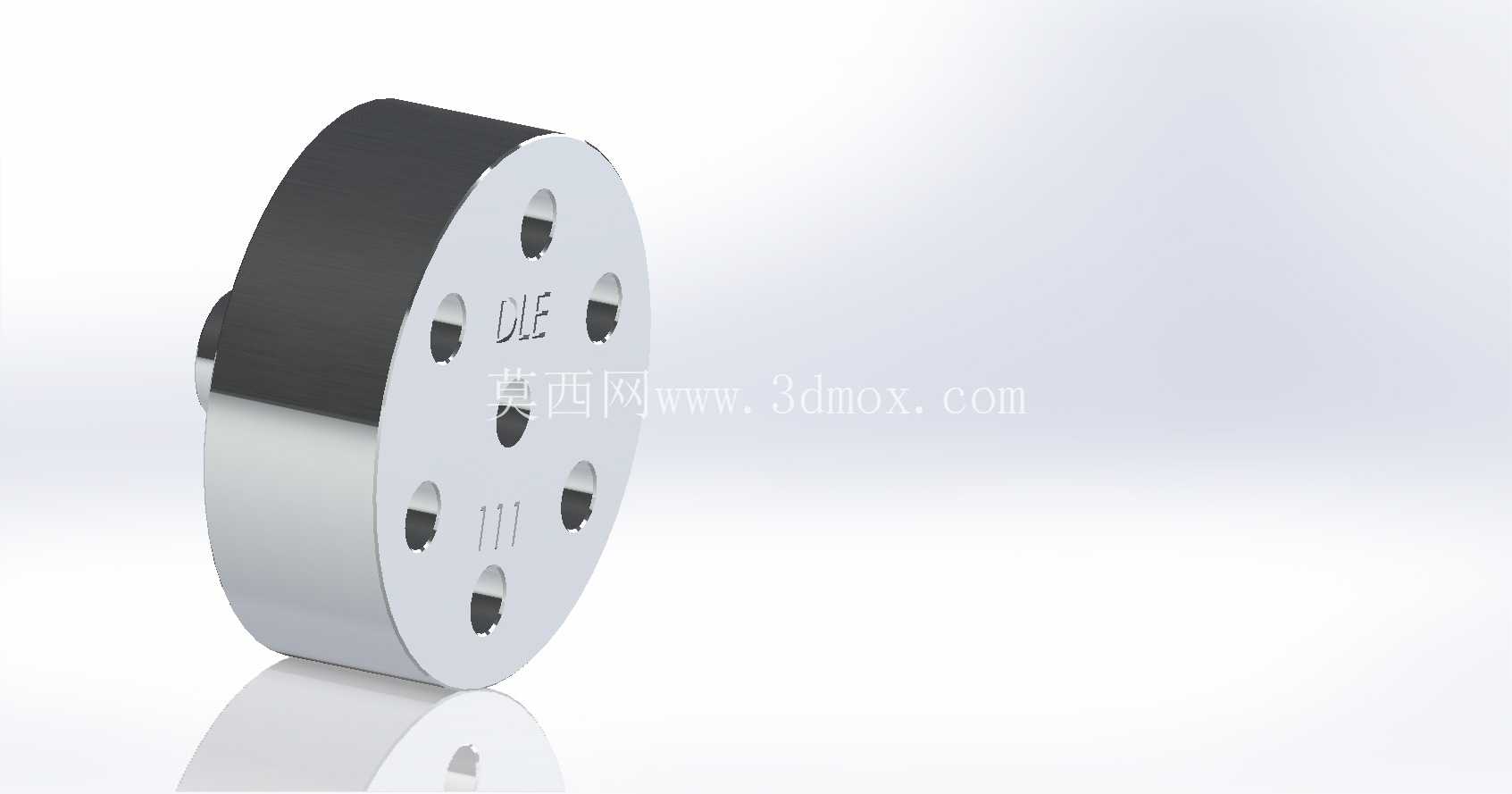

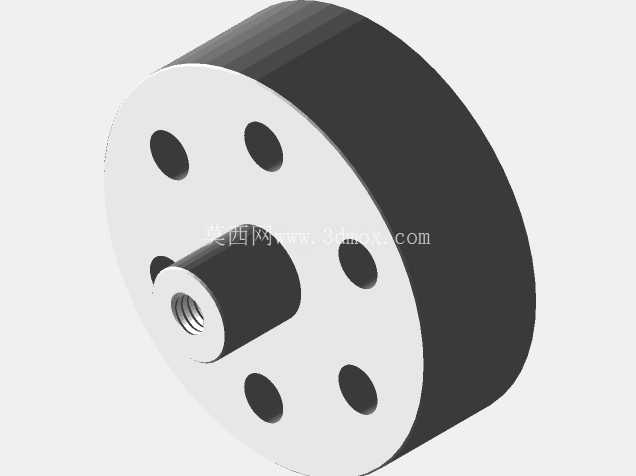

从功能特性来看，该工装采用盘式贴合定位结构，主体为带中心定位凸台的圆盘结构，中心凸台与发动机曲轴输出端的定位轴径做间隙配合设计，装配时可直接套在曲轴端面上，保证工装基准与发动机曲轴回转中心完全重合。圆盘端面上均匀分布6个导向孔，孔位与DLE11发动机原厂螺旋桨的安装孔位完全对应，导向孔内径与5mm钻头的外径做小间隙滑配，钻孔时钻头穿过导向孔进给，可完全避免钻头跑偏、钻孔倾斜的问题，保证钻出的安装孔与曲轴端面垂直，且孔距误差控制在0.1mm以内，满足螺旋桨安装的同轴度要求。

设计思路上，这款工装充分考虑了现场使用的便捷性与耐用性，整体结构没有多余的复杂特征，所有棱角均做了R0.5的倒角处理，避免装配时刮伤发动机曲轴端面或者螺旋桨表面。导向孔的长度设计为8mm，足够为钻头提供稳定的导向支撑，同时不会因为孔过长导致排屑不畅、钻头卡滞的问题。工装与发动机端面贴合的平面做了平面度管控，平面度误差不超过0.02mm，保证装配后工装不会出现倾斜，从基准层面保证钻孔精度。考虑到航模爱好者自行加工的场景，该工装可采用PETG材料通过FDM3D打印制作，打印时设置25%-30%的填充率即可获得足够的结构强度，既不会因为过硬刮伤发动机部件，也能承受钻孔时的轴向力，不会出现导向孔变形的问题。

安装边界与尺寸适配方面，工装的中心定位凸台内径与DLE11发动机曲轴端的定位轴径匹配，装配时无需额外的固定结构，仅需依靠手工按压贴合在发动机曲轴端面即可完成定位，钻孔过程中只要保持工装与端面完全贴合，就能保证孔位精度。钻孔作业时，需搭配M5规格的平垫圈与M5×30mm的螺钉使用，钻孔完成后可直接用配套螺钉完成螺旋桨的紧固安装，无需二次扩孔或者修锉孔位。工装的外圆直径小于DLE11发动机配套螺旋桨的安装座直径，不会与螺旋桨的桨根结构产生干涉，适配市面上所有对应DLE11发动机的标准螺旋桨安装尺寸。

在实际使用场景中，不管是航模生产车间的小批量装配，还是航模爱好者自行更换螺旋桨、维修发动机时的钻孔作业，这款导向工装都能大幅降低钻孔工序的操作难度，不需要专业的钻模夹具或者划线工序，仅需普通手持电钻即可完成高精度的安装孔加工，有效减少因为孔位误差导致的螺旋桨动平衡问题，提升发动机运转的稳定性与使用寿命。工装的盘式结构也方便手持按压，钻孔时不会出现打滑移位的问题，导向孔的均匀分布设计也保证了螺旋桨安装后各个紧固螺钉的受力均匀，避免单个螺钉受力过大出现断裂的问题。
