牧田修边机圆形切削导向回转底座

　　这套回转导向底座主要服务于手持电动修边机在木工现场的圆形加工需求，常见于家具修边、薄板开槽、模板仿形、圆弧倒角以及小范围铣削作业。手持修边机本身灵活，但在加工完整圆弧时，操作者很难同时控制进给速度、切削深度和回转半径，稍有偏移就会出现椭圆、跳刀或边缘啃伤。该结构通过一块长条形回转基板承担定位与支撑，把刀具的运动轨迹约束在固定半径上，使设备能够围绕中心稳定旋转，从而完成连续、圆滑的圆形轮廓加工。

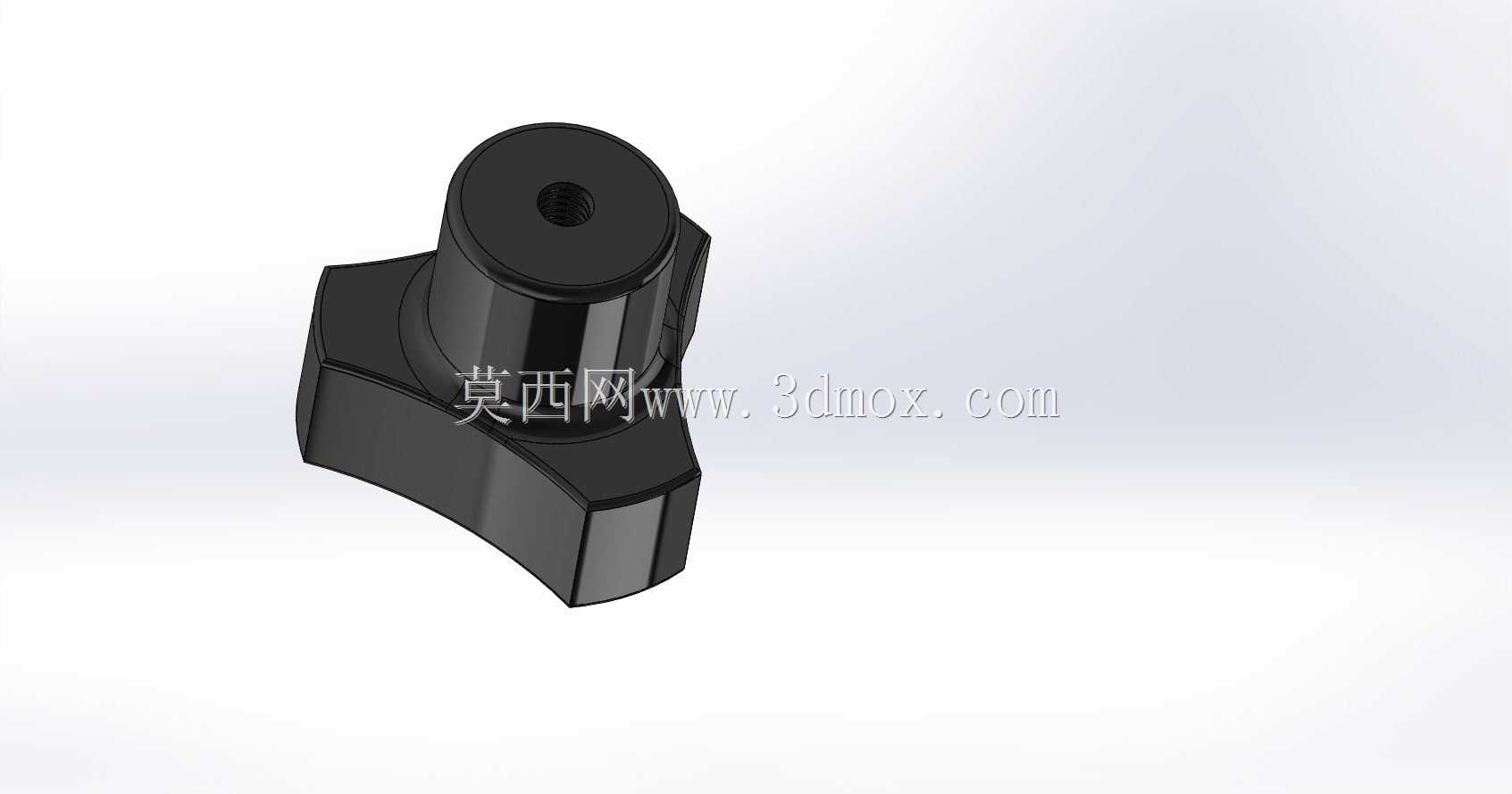

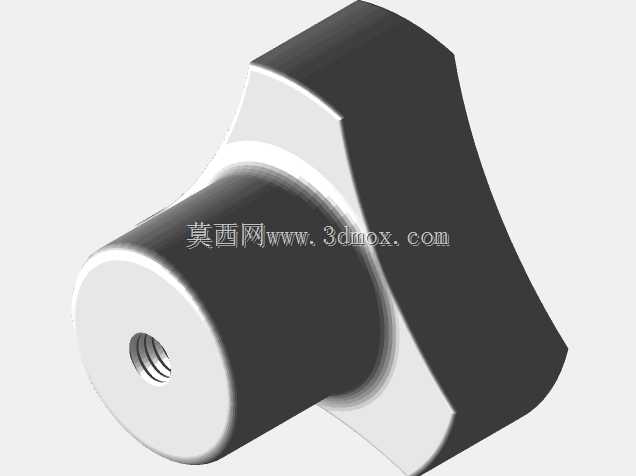

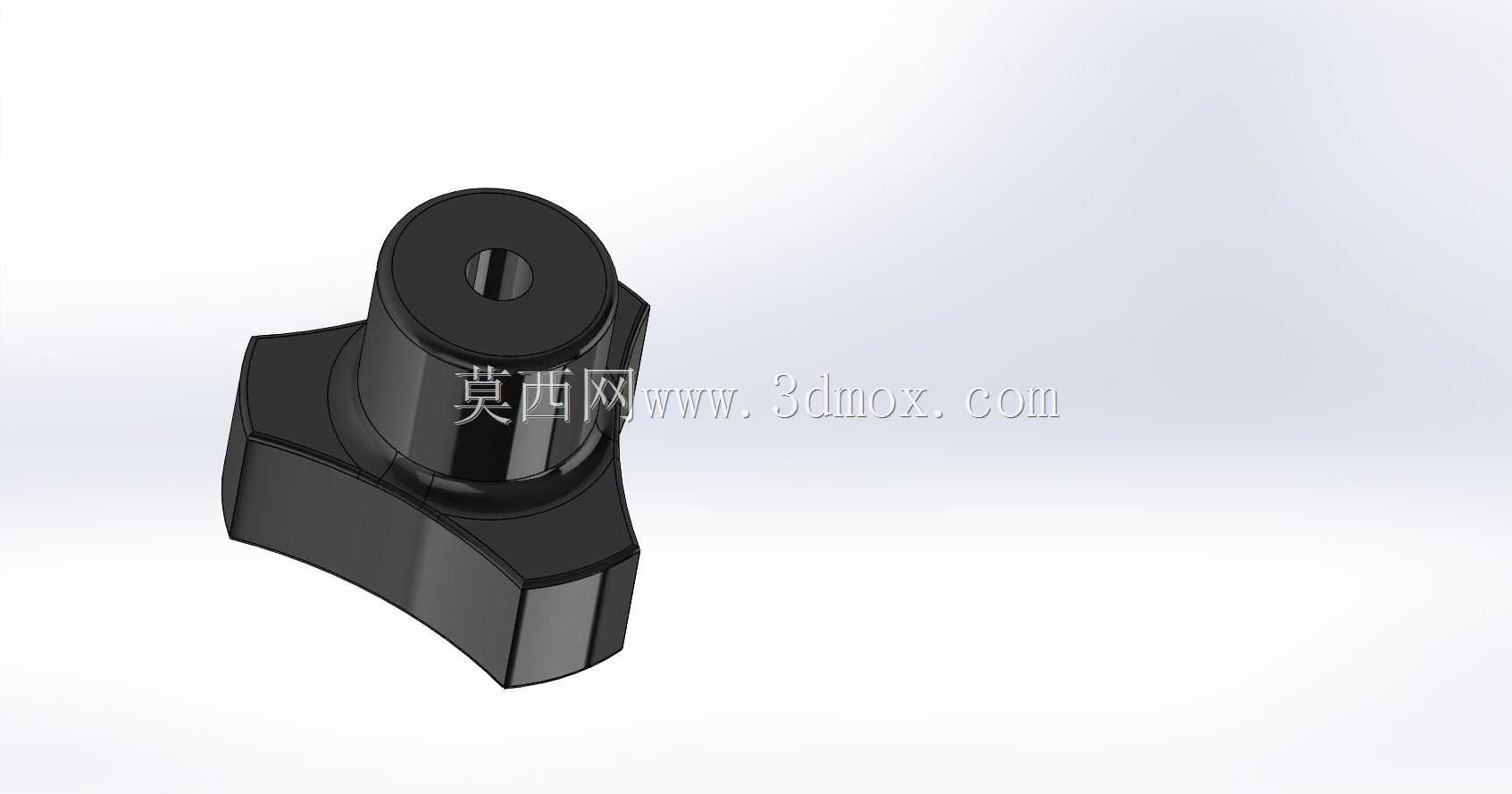

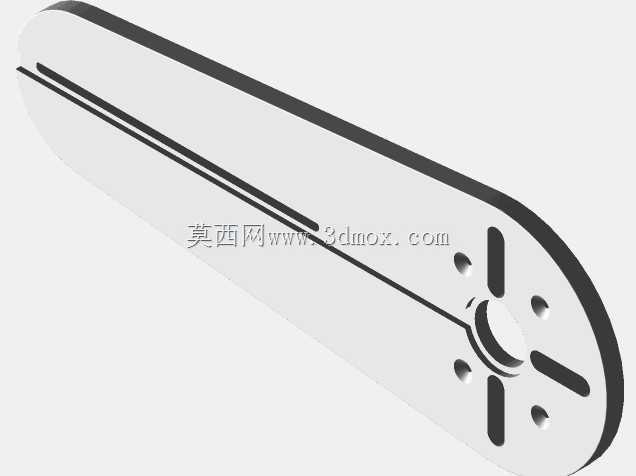

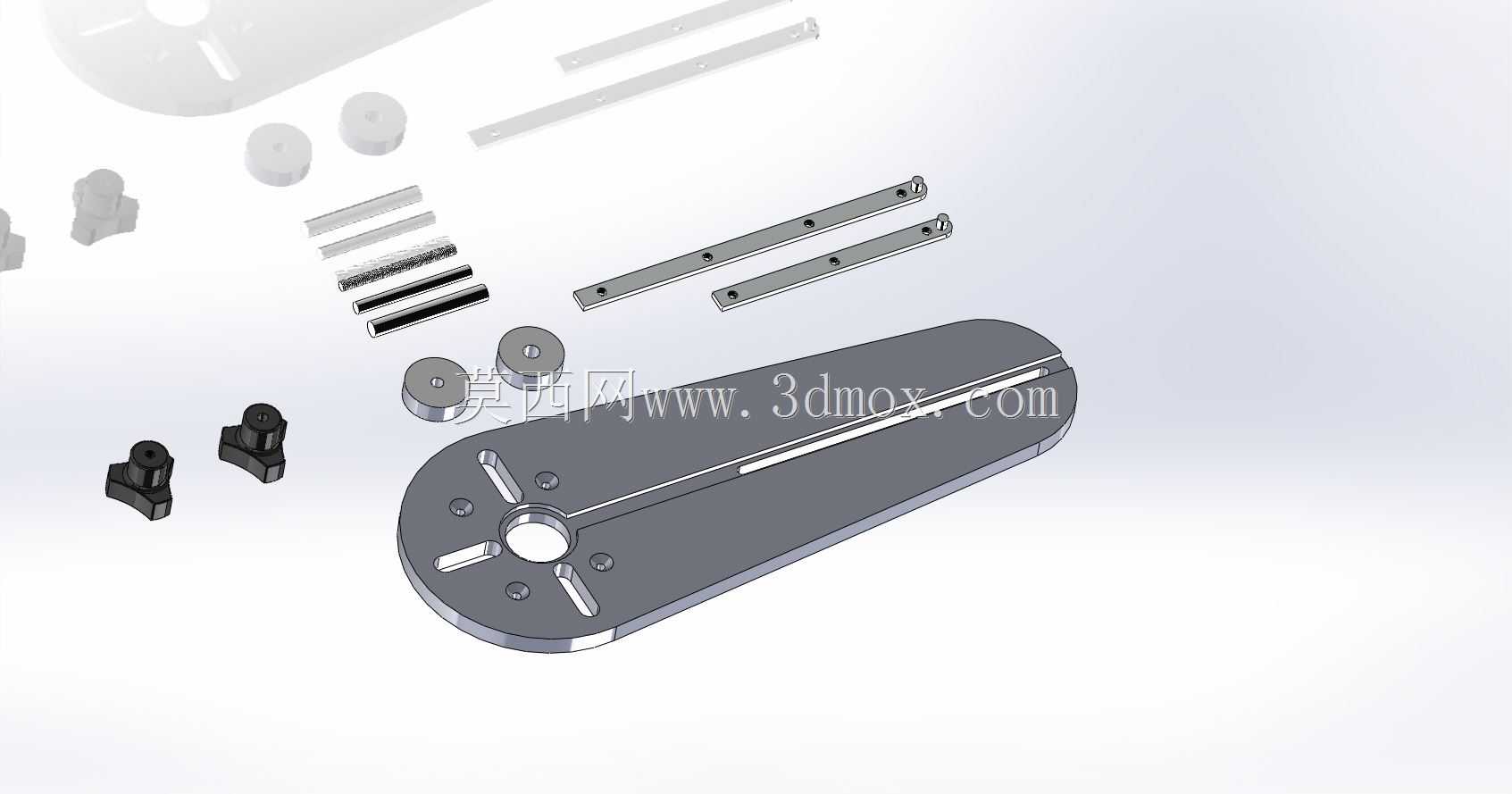

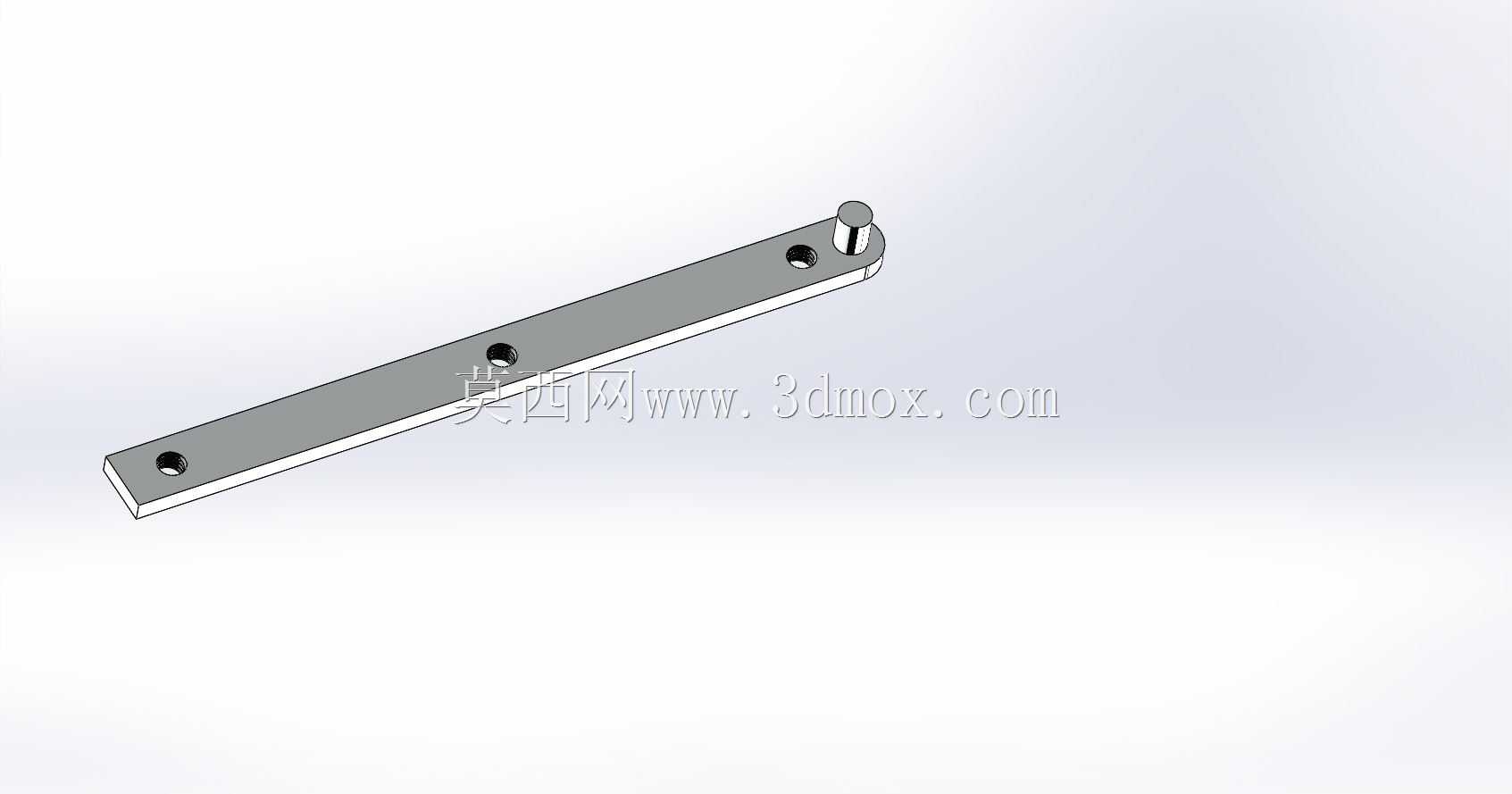

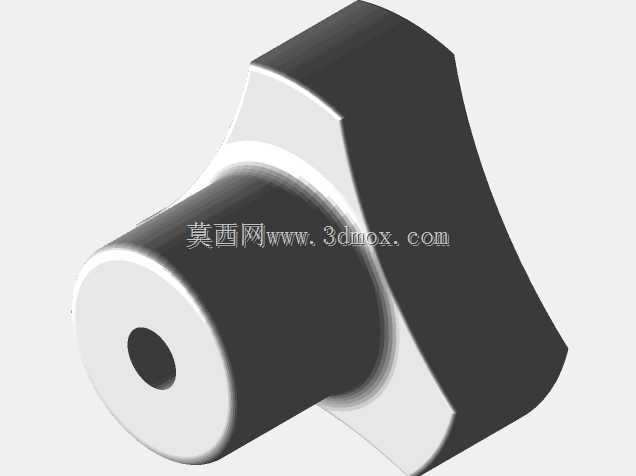

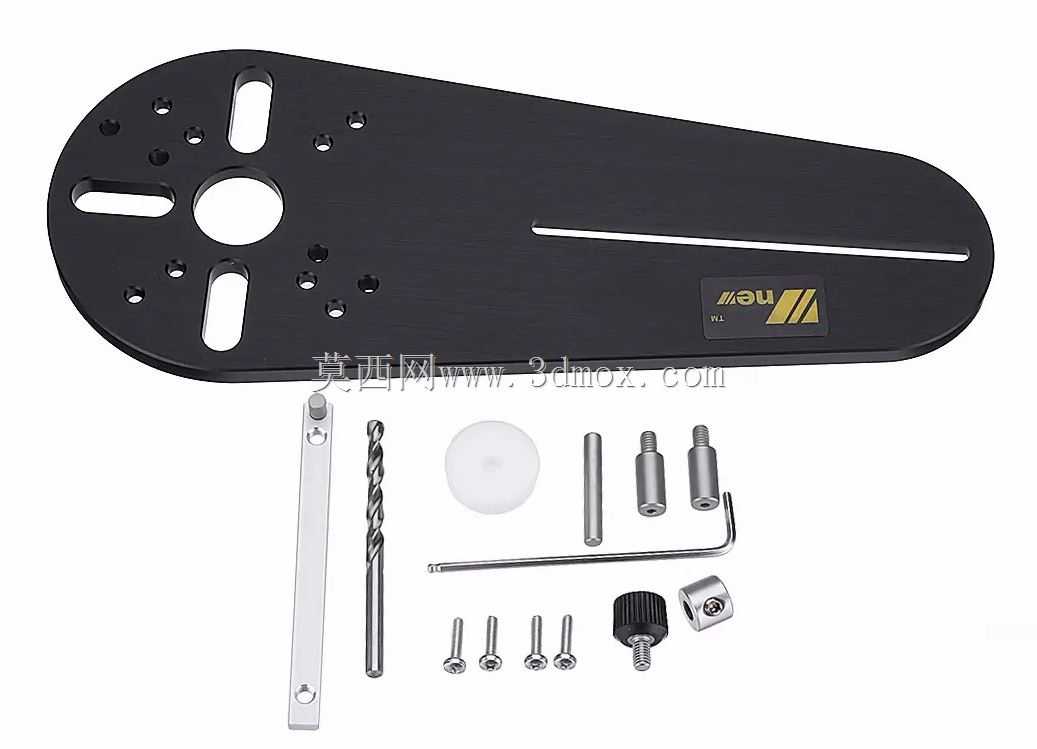

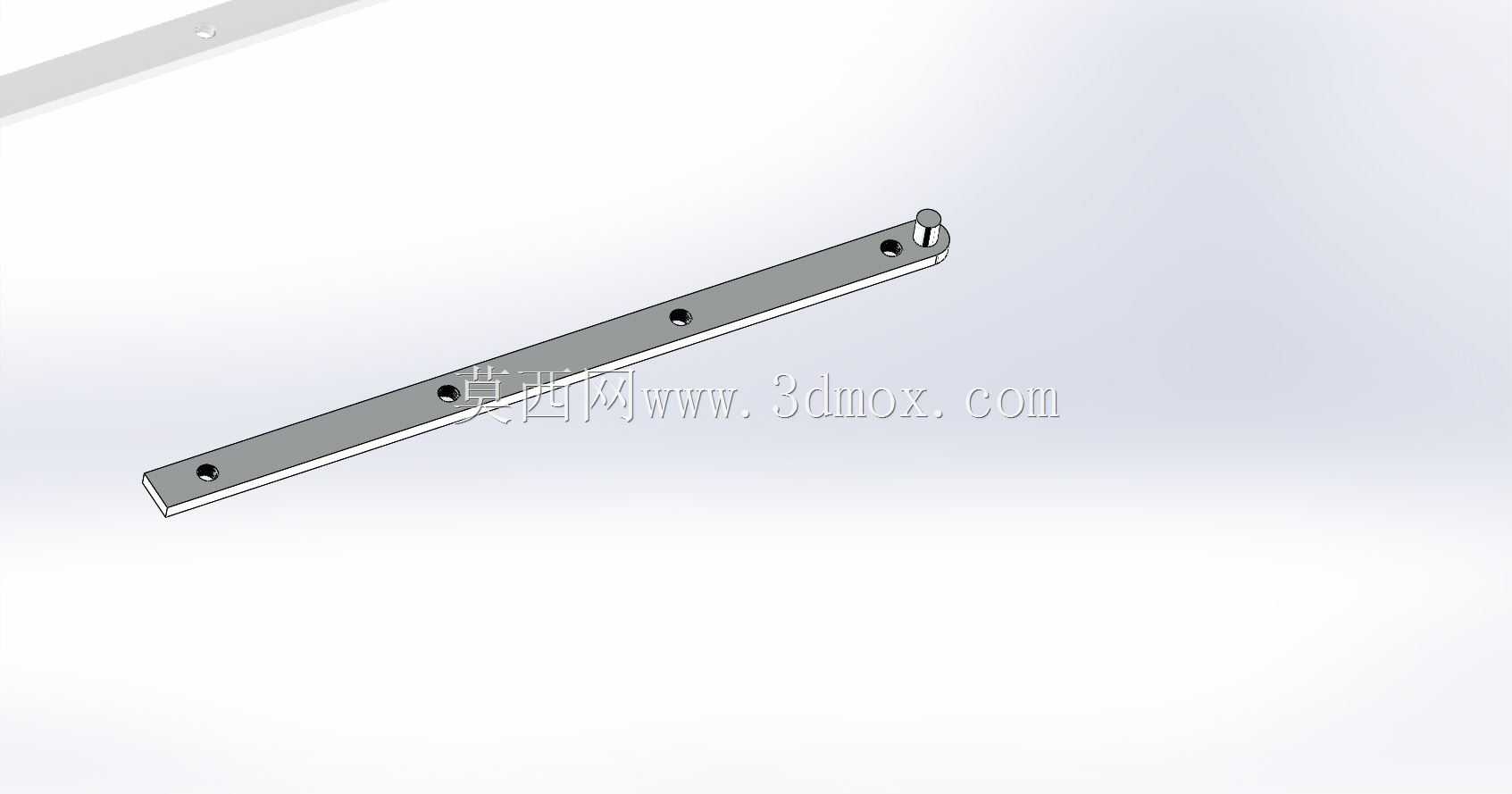

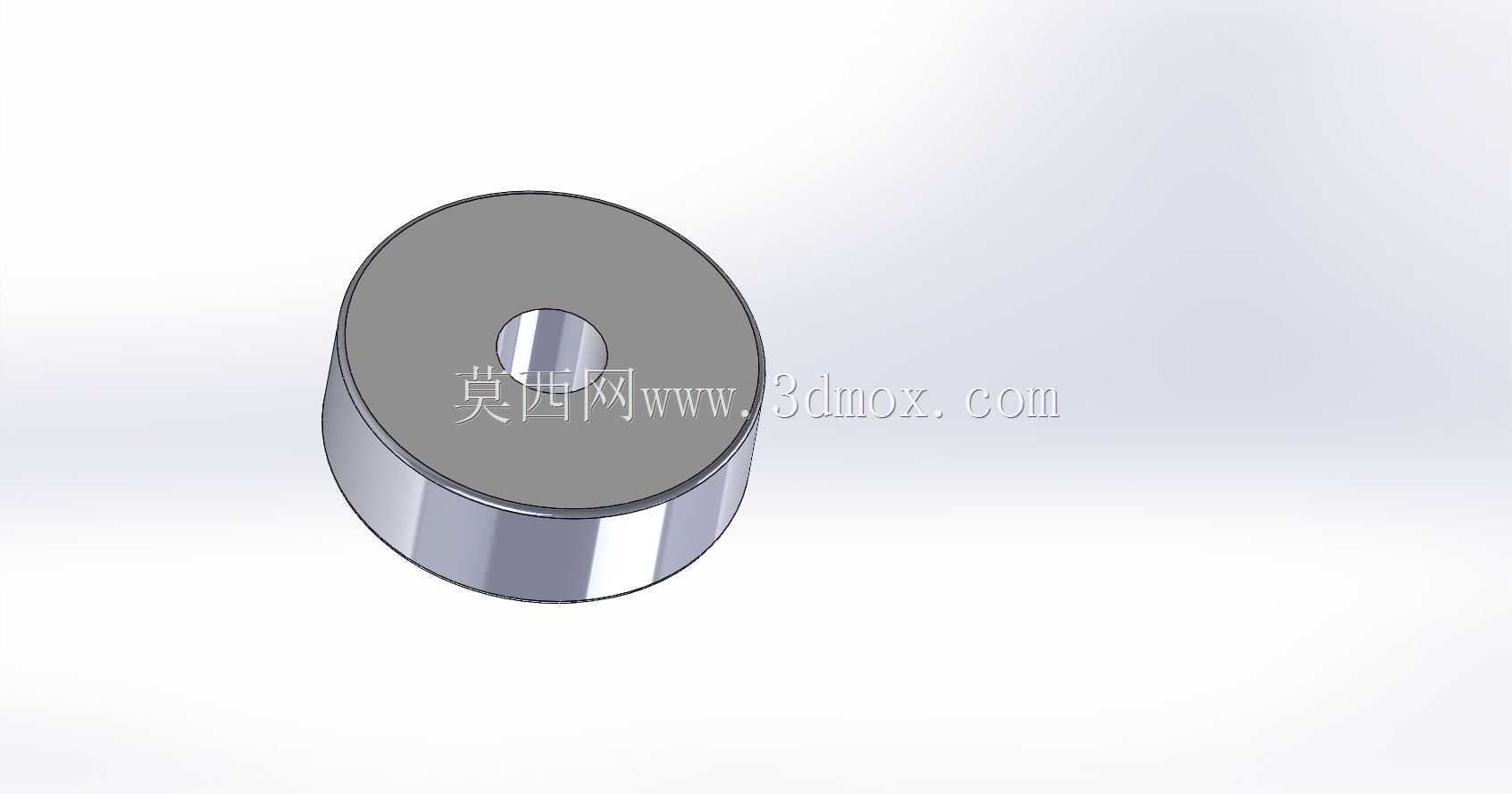

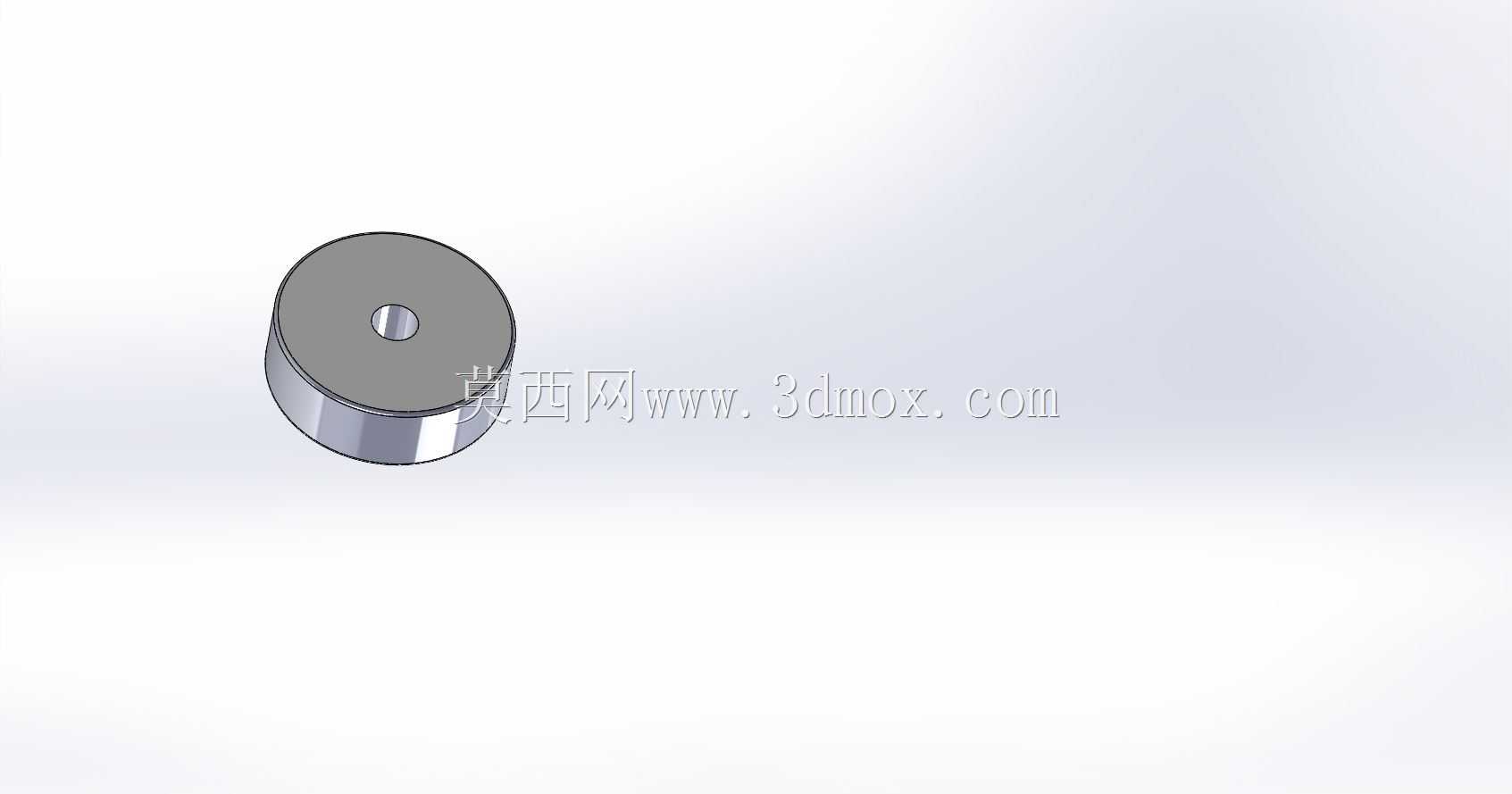

　　从结构思路上看，底座并非简单增加一块平板，而是把导向、锁紧、对位和支撑拆成多个可装配的小部件。基板一端设置中心回转孔，用于确定圆心位置；板面上预留长槽和安装孔位，方便修边机主机沿长度方向调整，以获得不同切削半径。基板两侧布置金属导轨，导轨承担模板滑动和主机位置锁定的作用，避免塑料件直接受力后产生磨损或变形。配套的旋钮用于把导轨和模板压紧，旋钮内部可容纳标准螺纹件，装配后能够快速松开调整、锁紧定位，减少现场反复找正的时间。

　　实际使用时，圆形加工的精度并不只取决于刀具本身，还取决于中心定位、基板刚性和导向间隙。该底座在中心区域设置了与导向装置配合的孔位，使插入导向钻头或定位销后，整机能够绕同一轴线旋转。若中心孔与刀具轴线之间存在偏差，加工出的圆会出现半径不一致；若基板过薄，下压进给时又会产生翘曲。因此结构上在关键受力区保留了较宽的实体区域，并通过孔位、槽口和加强轮廓兼顾轻量化与刚性。长槽方向与刀具调整方向一致，既扩大了可加工半径范围，也避免主机在锁紧后发生侧向转动。

　　钻孔模板和扭曲模板的对位是该工装的另一个重点。现场加工不同直径圆弧时，需要让模板孔位与导向基准保持一致，否则同一套底座在更换半径后会产生系统偏差。设计中将导轨作为直线基准，模板沿导轨移动并由旋钮压紧，使位置调整具有重复性。对于需要频繁切换圆弧尺寸的工位，这种方式比单纯依靠划线和手持进给更稳定，也便于操作者在木料上先固定中心，再通过移动主机确定半径。

　　安装边界方面，基板需要承受修边机工作时的轴向压力和回转摩擦力，板面应保持平整，中心孔周边不能有明显凸起，以免工装与木料表面接触不实。导轨安装后需平行于基板长度方向，若两条导轨存在高低差或夹角，模板滑动时会卡滞，锁紧后也可能带来半径偏移。旋钮压紧点应靠近导轨受力区，避免在悬臂位置强行锁紧造成基板局部变形。与木料接触的底面应尽量减少突出紧固件，保证工装在旋转过程中能够平顺扫过工件表面。

　　从维护角度看，底座在木屑、粉尘和轻微振动环境下工作，导轨面和锁紧件需要保持清洁。导向销与中心孔之间应保留合理间隙：间隙过小，回转阻力增大，操作者推进不顺畅；间隙过大，刀具会在切削力作用下摆动，直接影响圆弧质量。基板上的槽口既用于调整，也会成为木屑堆积区域，长期使用后应检查槽边是否磨损，尤其是主机锁紧位置附近，若出现压痕或松动，需要重新确认紧固方式。

　　整体来看，这套结构把手持修边机从自由进给状态转化为有确定回转中心的仿形加工状态，适合小批量木工制作、样板加工和现场修配。它的价值不在于复杂传动，而在于通过基板、导轨、旋钮、模板和中心导向件之间的约束关系，把原本依赖手感的圆弧铣削变成可重复、可调整、可锁紧的操作流程。建模时需要重点保证中心孔、导轨安装面、主机固定孔和槽口之间的位置关系，这些几何要素共同决定了最终切削圆的尺寸精度和操作稳定性。
