双工位旋转式工装夹具装配结构设计

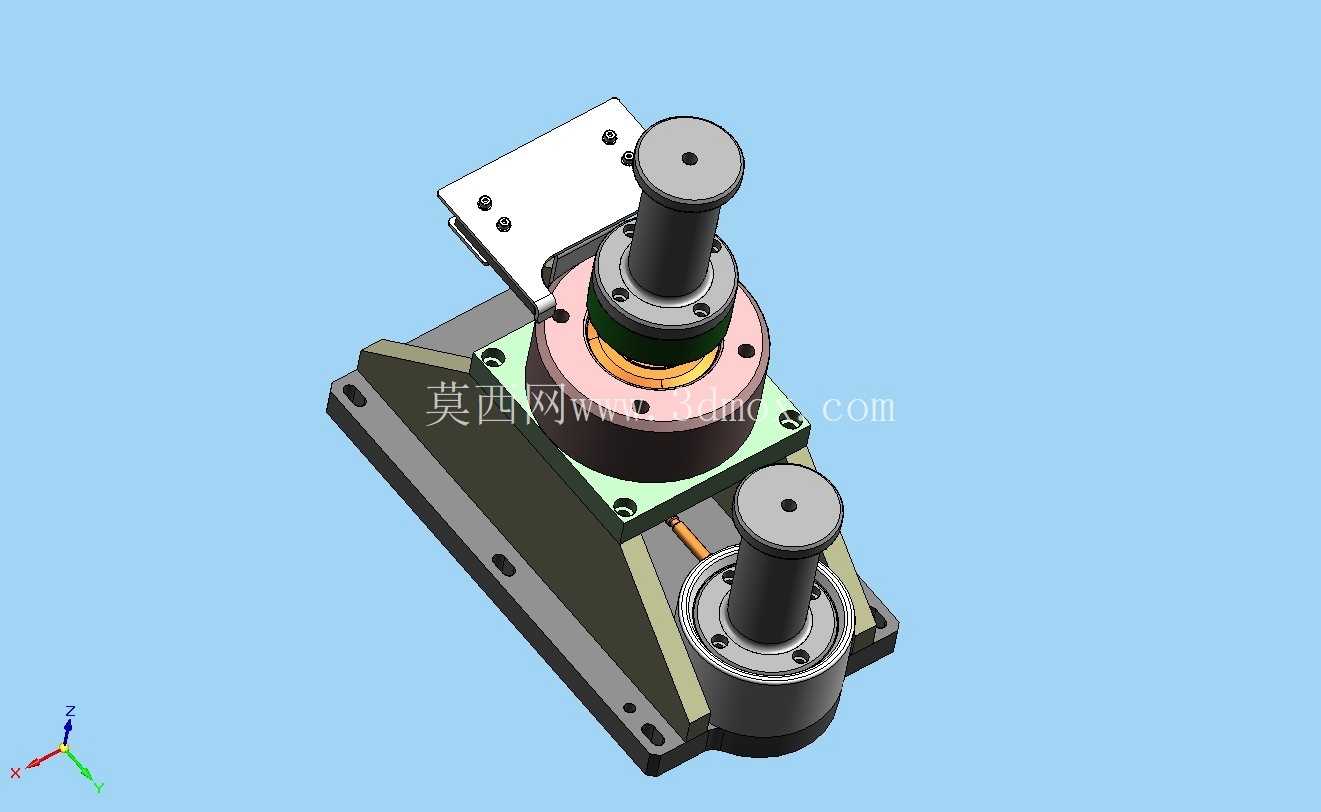

这套双工位旋转工装的结构设计，核心面向小型零部件的多工序加工、装配场景，在3C电子小零件压装、小型五金件多面铣削、传感器组件预组装这类工位切换频繁的作业环节中，能大幅减少工件重复装夹的辅助时间。整套结构以底部厚重的安装底板作为承载基准，底板上开设多组沉头安装孔，可直接通过内六角螺栓固定在设备工作台面或者线体旁的工装架上，安装边界的孔位间距适配市面上主流的400mm、500mm规格标准工作台T型槽间距，不需要额外加工过渡连接板就能完成固定，底板底部预留0.2mm的平面度加工公差，避免安装后出现整体倾斜导致旋转轴跳动超差。

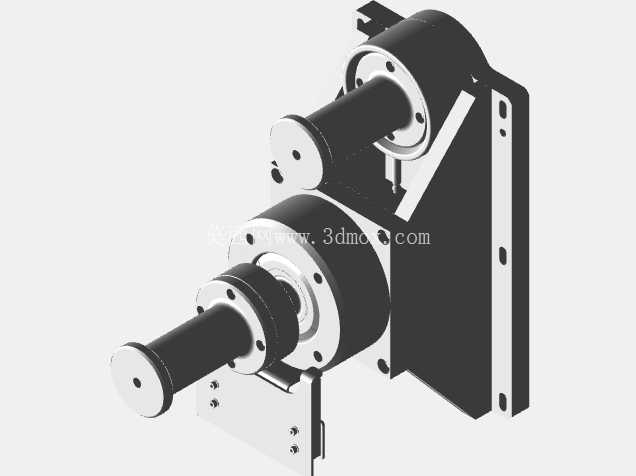

两个工位的旋转主轴采用对称式布局，主轴与安装座之间配置成对安装的角接触轴承，既能承受径向的切削力或者压装力，也能承受轴向的装配压力，轴承端盖通过周向均布的内六角螺钉锁紧，端盖与轴承外圈之间预留0.05mm的预紧间隙，既保证轴承旋转无卡滞，也能避免长期使用后轴承出现窜动。主轴顶部设置标准的夹具安装接口，接口端面加工有定位销孔与螺纹孔，可根据加工工件的外形快速更换对应的定位治具，不需要拆解整套旋转机构就能完成工装换型，适配多品种小批量的柔性生产需求。

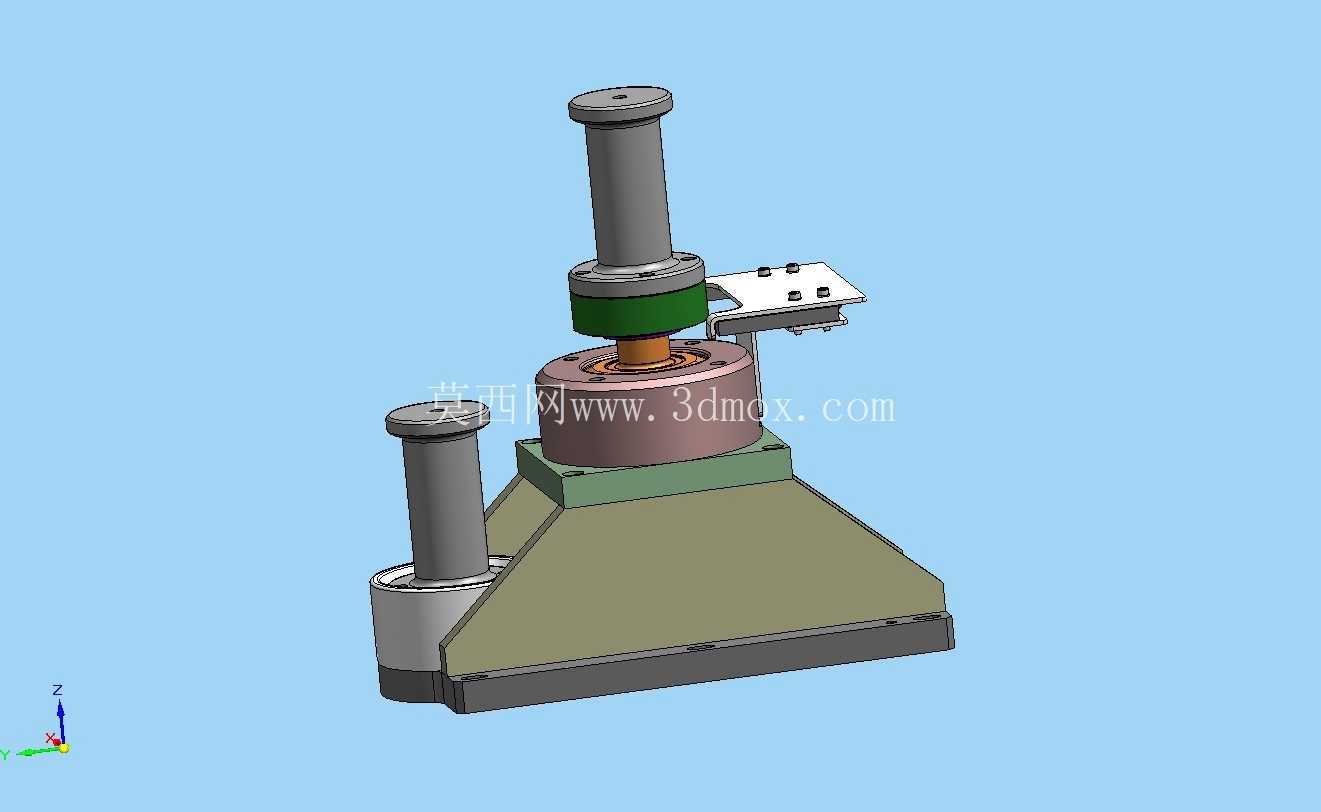

其中一个工位旁侧设置的硬质安装支架，用于安装检测传感器或者压紧气缸，支架上开设长条形调节腰孔，可根据工件高度调整安装位置，腰孔的调节行程覆盖50mm范围，能适配高度在20mm到70mm之间的各类小型工件。整套旋转机构的动力输入接口设置在安装座的侧下方，可连接步进电机或者旋转气缸实现工位的自动切换，也可以加装手柄实现手动旋转切换，手动状态下每旋转180度设置一个定位珠卡位，保证工位切换后定位精度控制在0.02mm以内，满足一般机加工与装配作业的精度要求。

从结构设计的合理性来看，整套装配体没有采用复杂的异形零件，所有结构件都可通过常规的铣削、车削加工完成，轴承、紧固件全部采用标准件，后期维护更换配件不需要单独定制，能有效降低工装的制造成本与维护成本。旋转主轴的密封结构采用简单的毡圈密封，可阻挡加工过程中的切屑、粉尘进入轴承内部，延长轴承的使用寿命，在干切削或者装配作业环境下，能保证连续8000小时工作无故障。两个工位的中心距设置为120mm，作业时两个工位的操作空间互不干涉，操作人员或者自动上下料机构可在一个工位加工的同时，在另一个工位完成工件的上下料，将设备的等待时间压缩到最低，相比单工位工装，作业效率可提升40%以上。

整套结构的外形轮廓控制在长220mm、宽180mm、高160mm的范围内，整体重量控制在12kg左右，既保证了足够的结构刚性，也不会因为体积过大占用过多的设备安装空间，在小型台式钻床、桌面型压装机、半自动装配工作站上都能直接安装使用。安装座与底板之间设置有定位销，装配时不需要反复调整位置就能保证两个主轴的同轴度与平行度符合设计要求，降低了装配调试的难度，一线装配钳工不需要借助复杂的检具就能完成整套工装的组装。
