桌面级小型CNC雕刻加工设备结构

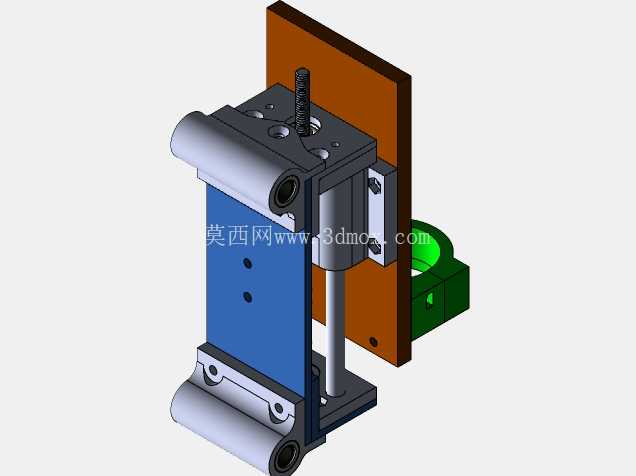

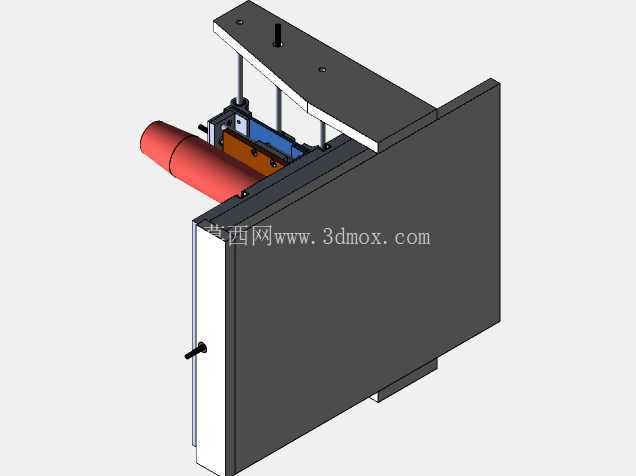

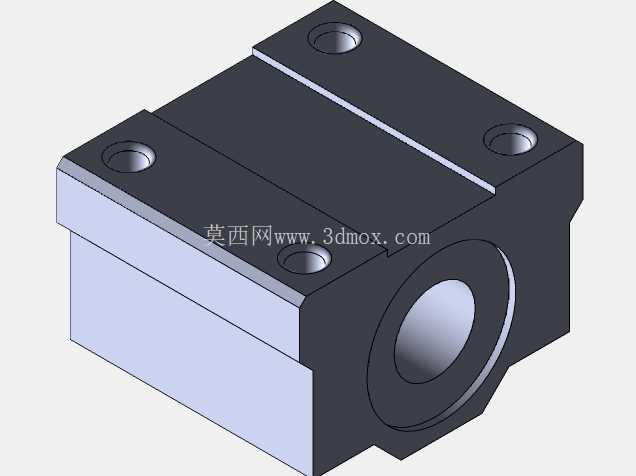

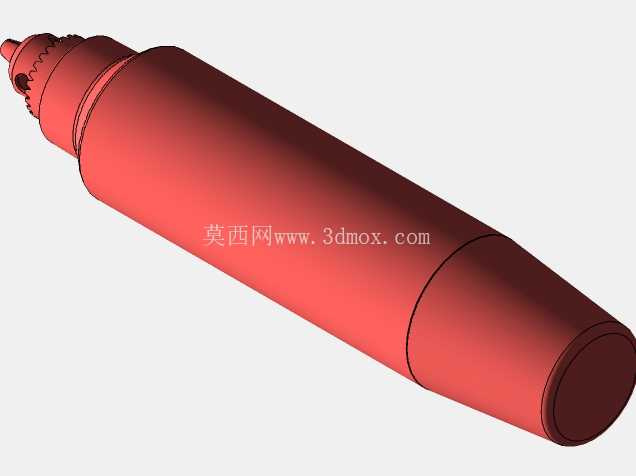

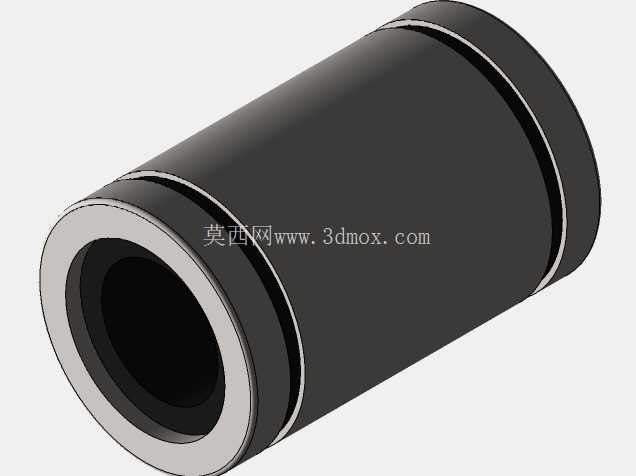

　　这套小型数控加工结构的设计初衷，是面向个人工作室、创客空间以及小批量定制加工场景，填补工业级机床占地大、成本高与手工加工精度不足之间的空白，可覆盖软金属、工程塑料、木材等多种常见加工材料的平面雕刻、轮廓铣削、钻孔攻丝等常规工序，满足小尺寸零件的试制、个性化文创产品加工、教学实训演示等多场景的使用需求。从结构布局来看，该设备采用立式悬臂加固定工作台的排布方式，将加工主轴布置在可沿X、Z两轴移动的悬臂滑台上，待加工工件固定在前方的立式安装板对应的工作台区域，Y轴进给集成在悬臂的横向滑移结构中，这种布局相比传统台式CNC的龙门结构，大幅压缩了设备的横向占地尺寸，可直接放置在常规工作台面上使用，不需要额外预留大跨度的安装空间，适配桌面作业的空间边界。设备的Z轴进给采用双导杆导向加丝杠传动的结构，两根平行的光轴导杆承担主轴滑台的径向载荷，抵消加工过程中刀具切削产生的侧向力，避免滑台出现偏摆，传动丝杠布置在两根导杆的中间位置，保证进给推力沿滑台中心传递，减少偏载带来的传动卡顿与磨损，Z轴的行程设计覆盖常规小零件加工的深度需求，可满足100mm以内深度的铣削、雕刻作业，主轴安装位预留了标准的装夹接口，可根据加工需求更换不同功率的高速主轴，适配不同材料的切削线速度要求。

　　X轴的滑移结构搭载在顶部的悬臂安装板上，悬臂采用加厚的板材折弯加筋结构，在控制整体重量的前提下提升结构刚性，避免长行程移动时悬臂出现下挠变形，影响加工平面度，X轴的行程覆盖工作台的整个加工幅面，可实现单次装夹下整个工作台面的全区域加工，不需要二次调整工件位置。设备的驱动部件安装位预留了标准的步进电机安装法兰，可适配42、57系列常规步进电机，传动端可根据精度需求选择T型丝杠或者滚珠丝杠，兼顾成本与加工精度的平衡，走线槽沿悬臂的侧边布置，将电机线、主轴电源线沿结构边缘规整排布，避免运动过程中线缆与运动部件发生干涉，同时也方便后期的维护与线路更换。

　　工件安装区域采用立式平板结构，平板表面预留了标准的T型槽或者螺纹孔阵列，可通过压板、台钳等夹具固定不同形状的待加工工件，平板的背面设计有加强筋结构，抵消加工过程中刀具对工件的切削冲击力，避免安装板出现振动导致加工表面出现振纹，平板的侧边预留了对刀仪、行程限位开关的安装位，可直接加装标准配件实现自动对刀、行程软限位等功能，提升设备使用的安全性与加工便利性。设备的侧边设计有手动调节手柄，可在断电状态下手动调整各轴的位置，方便工件装夹时的对位、换刀时的主轴位置调整，不需要额外给驱动系统通电即可完成手动操作，降低调试过程中的操作门槛。

　　整体结构的所有零部件均采用常见的标准件与可加工板材制作，大部分结构件可通过3D打印、激光切割等方式快速制作，不需要开模或者定制特殊型材，方便个人用户自行组装与替换损坏部件，设备的整体外形尺寸控制在桌面设备的常规范围内，安装时只需要保证工作台面水平，将设备底座固定即可投入使用，不需要额外做地基或者减震处理，适合小空间内的轻量化加工作业。在实际加工场景中，该结构可用于PCB板的雕刻制板、小型塑料零件的轮廓加工、木质标牌的雕刻、软铝件的小余量铣削等作业，相比大型工业机床，其启动速度快、操作门槛低，小批量加工时的换产速度更快，不需要复杂的工装准备即可快速切换加工任务，同时其开放式的结构布局方便观察加工过程，及时调整切削参数，也适合数控加工教学过程中的结构演示、编程实操训练，让学习者可以直观观察到三轴联动的运动过程，理解数控加工的运动逻辑。
