鼓棒支架夹持固定卡扣结构设计

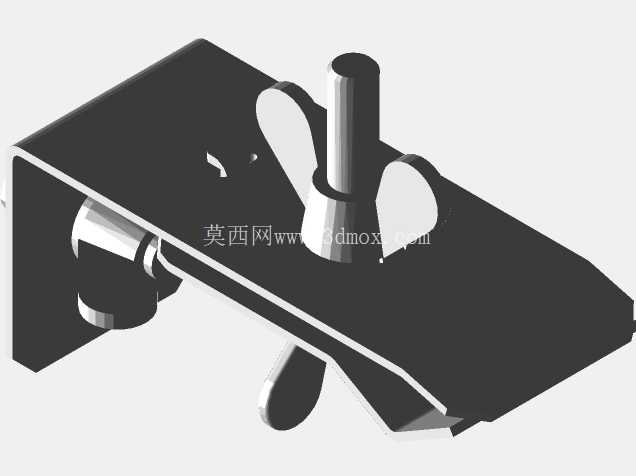

　　该夹持结构主要应用于打击类乐器配套支架的快装固定场景，核心作用是实现鼓棒放置支架与主支撑管的快速锁紧与位置调节，解决演出、排练场景下鼓棒收纳支架拆装效率低、锁紧后易滑移的实际问题。从结构功能来看，整套构件采用冲压折弯成型的金属板作为主体基座，基座一侧设计有与支撑圆管适配的弧形贴合面，安装时可直接卡套在标准管径的支架立杆上，无需额外拆解支架结构即可完成加装。基座上方设置的翼型锁紧旋钮搭配竖向压杆，转动旋钮时压杆会向立杆侧施加垂直压紧力，翼型结构无需借助额外工具，徒手即可完成锁紧与松脱操作，适配现场快速调整支架高度、旋转角度的使用需求。

　　基座另一侧延伸出的托板结构带有折弯挡边，可直接承托鼓棒放置架的底部连接端，托板上预留的定位凸点与放置架底部的定位孔配合，可避免放置架受外力碰撞时出现横向窜动，托板边缘的向下折弯结构既提升了整体钣金件的结构刚度，避免长期承重后出现板件变形，也能防止放置架从侧边滑脱。从设计思路层面，整套结构优先考虑了现场使用的容错性，弧形贴合面的弧度做了微幅余量设计，可适配一定公差范围内的不同厂家支架立杆，不会因管径的微小加工误差出现卡装不上的问题；翼型旋钮的握持边缘做了圆弧过渡处理，即使演出过程中手部出汗也能顺畅施力锁紧，不会出现打滑硌手的情况。

　　压杆与基座的连接部位采用了翻边孔结构，替代了额外加装的衬套，既减少了装配零件数量，也降低了长期转动磨损带来的锁紧间隙过大问题。关于安装边界与尺寸适配，基座的卡装开口宽度适配行业通用的22-25mm直径圆管，安装完成后整体突出立杆的横向尺寸控制在合理范围内，不会与周边其他支架配件、乐器线缆产生干涉；锁紧状态下压杆的有效压紧行程为8mm，可在管壁存在轻微磕碰变形的情况下依然保证足够的锁紧摩擦力，避免支架承重后出现下滑。托板的有效承托宽度可适配常规鼓棒放置架的底部安装尺寸，无需对原有放置架做任何打孔、改装即可直接装配。

　　整套结构没有多余的冗余设计，所有折弯、开孔特征均服务于安装便捷性与结构可靠性，钣金主体的厚度选用兼顾了结构强度与整体重量，不会给主支架带来额外的承重负担，同时冲压成型的工艺适配批量生产，零件一致性容易控制，装配时仅需将压杆、旋钮与基座铆接即可完成成品组装，生产装配效率较高。在实际使用场景中，该卡扣结构可实现单人次10秒内完成加装或位置调整，锁紧后可承受常规鼓棒放置架满载鼓棒时的垂直载荷，即使现场演出中存在频繁触碰、震动的情况，也不会出现松脱移位的问题，相比传统的螺栓锁紧式支架卡扣，操作效率提升明显，且不存在小零件丢失的隐患。
