LPP3水渠支撑基座结构设计

　　该支撑基座主要应用于农田灌排系统、市政输水渠道的配套安装场景，作为水渠段的架空支撑承重构件使用，可在渠道跨越低洼地带、管线交叉区域时，承担渠段自身重量与输水动态载荷，避免渠段出现沉降变形、接口渗漏等问题。构件整体采用上下双安装板搭配中间工字形支撑肋的结构形式，上下安装板均预留对称布置的螺栓安装孔，上板用于与水渠段底部的预装法兰对接固定，下板用于与混凝土基础或预埋钢构件锁紧，安装孔位采用长圆孔与圆孔组合的设计，可抵消现场基础施工带来的位置偏差，降低现场安装的对位难度。中间支撑部分选用工字形截面结构，相比同等重量的矩形截面构件，工字形截面在垂直承重方向的抗弯截面系数更高，可在控制整体构件重量的前提下，保证足够的承重抗变形能力，

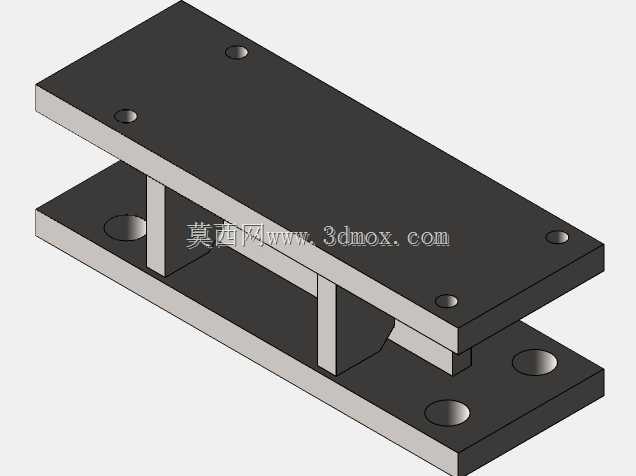

　　支撑肋与上下安装板的连接位置做了圆弧过渡处理，可减少应力集中，避免长期承重工况下焊缝位置出现疲劳开裂。设计过程中优先考虑了现场安装的容错性，上下安装板的孔位间距按照通用水渠段的安装法兰尺寸匹配，可直接适配同规格的成品水渠段安装，无需额外加工转接件。构件的外形尺寸按照常规3米跨度的支撑需求设定，安装边界预留了足够的螺栓操作空间，现场施工时可直接使用普通扳手完成锁紧作业，无需特殊工装辅助。材料选用上兼顾了户外工况的耐蚀需求与结构强度要求，可适应潮湿、多泥沙的户外输水场景，长期使用不会出现明显的锈蚀减薄问题。构件的三维结构完整还原了加工细节，包括焊缝预留位置、安装孔的倒角处理、支撑肋的拼接位置都做了准确还原，可直接用于构件的加工出图、施工安装模拟，也可作为整段输水渠道三维布置设计中的标准支撑构件调用，在进行渠道整体受力模拟时，可直接赋予对应材料参数完成承重校核，无需额外重构模型。
