工业设备导线加载翻转锁操作手柄结构

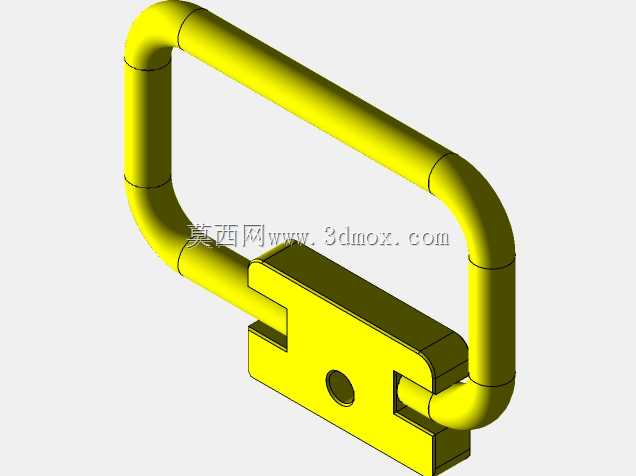

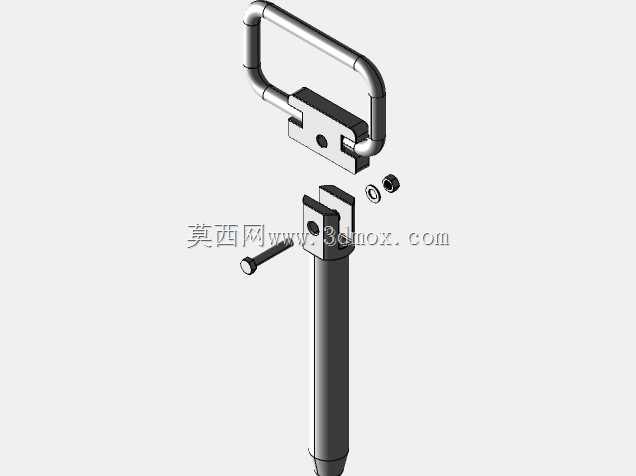

　　该构件主要应用于工业生产线工位的设备锁止场景，具体对应设备导线加载工位的翻转锁操作端，负责对应区域工位的锁止状态切换，操作人员通过握持顶部的环形握把施加扭转或提拉作用力，即可完成锁舌的伸缩动作，实现对应防护舱门、工位模块的解锁与锁闭，避免设备运行过程中工位模块意外移位引发的生产故障。从结构设计来看，顶部采用弯管成型的环形握把，握把的弯折半径充分考虑了操作人员戴劳保手套操作的空间余量，管体边缘做了圆弧过渡处理，长时间操作不会产生硌手的问题，握把与下方的锁体基座采用销轴连接，连接位置预留了0.2mm的配合间隙，既保证转动过程无卡滞，又不会出现过大的旷量影响操作手感。锁体基座部分采用方块式拼接结构，中部的锁紧旋钮用于调整握把的转动阻尼，

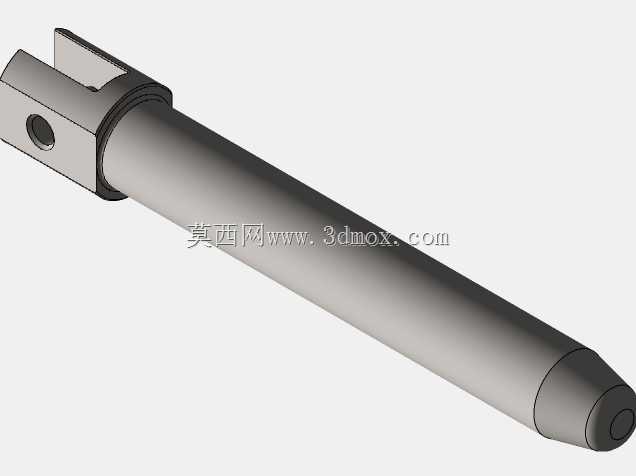

　　可根据不同操作人员的操作习惯调整阻尼大小，避免握把在设备运行振动下出现自行移位的问题。下方的圆柱形插杆为锁止执行端，插杆的直径尺寸与对应安装位的锁孔做了公差匹配，采用h7的间隙配合公差，插入过程顺畅无卡顿，插杆的有效插入深度满足锁止强度要求，可承受工位模块翻转过程产生的径向冲击力，不会出现锁止脱开的问题。设计过程中优先考虑了操作的人机工程学，握把的高度距离安装基准面的尺寸符合成年人站立操作的手臂自然抬起高度，操作时无需过度抬臂或弯腰即可完成解锁动作，有效降低长时间操作的疲劳感。安装边界方面，基座的安装孔位采用对称式布局，可适配不同厚度的安装面板，安装时仅需在对应面板上开出匹配插杆穿过的通孔，再通过基座两侧的固定螺丝完成锁紧即可，

　　无需额外加工复杂的安装槽位，适配现有生产线的改造升级需求，不需要对原有设备结构做大规模改动即可完成替换安装。锁体内部的传动结构采用直动式设计，没有复杂的齿轮传动环节，长期使用过程中磨损量极小，日常维护仅需定期在连接销轴位置添加少量润滑脂即可保证操作顺畅，整体结构的零部件数量少，加工难度低，大部分构件可采用常规的机加工工艺完成制作，生产成本可控，适合批量应用在各类工业生产线的锁止工位。
