板材出料导向辊调节防护装置

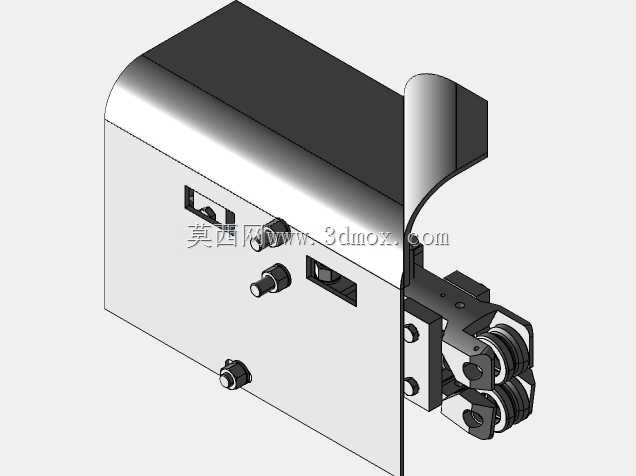

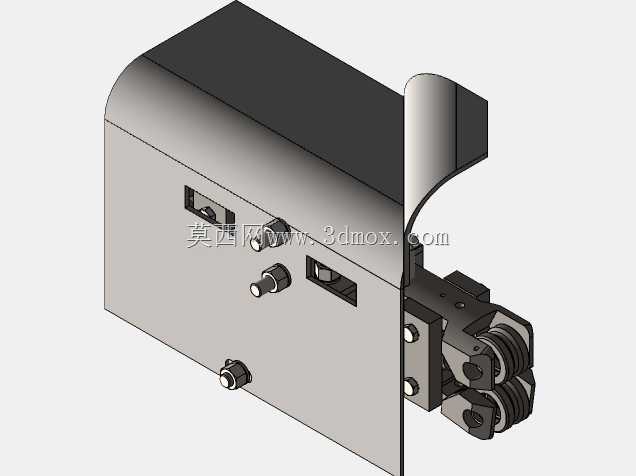

　　这套结构主要应用在板材精整加工生产线的末端出料工位，针对薄型金属板材、复合层压板材完成裁切、表面处理后的出料导向需求设计，核心作用是对出料段的导向辊组进行位置校准，同时对出料端的板材边缘做防护承托，避免板材在高速出料过程中出现跑偏、剐蹭、边缘翘曲变形的问题。从结构布局来看，整体采用封闭式钣金机架作为承载主体，机架外侧做圆弧过渡收边处理，既可以避免生产过程中操作人员剐蹭受伤，也能防止外露的棱角刮伤输送中的板材表面。机架侧面布置的多组锁紧调节螺栓，分别对应不同位置的导向辊安装座，调节时松开对应螺栓即可推动辊座沿机架上的长条形导向槽滑动，调整到位后直接锁紧螺栓即可完成辊距、辊面平行度的校准，不需要额外拆卸机架外罩，

　　日常运维调整的操作门槛很低，一线产线运维人员不需要专用工装就能完成参数调整。伸出机架的导向端采用双组平行辊轮的夹持结构，辊轮之间预留的间隙对应常规加工板材的厚度范围，辊轮采用带自润滑衬套的铰接安装结构，板材从辊缝间穿过时，辊轮随板材行进同步转动，不会对板材表面造成滑动摩擦损伤，同时铰接结构可以自适应板材出料时的微小角度偏移，避免硬接触导致的板材折边问题。设计过程中优先考虑了安装适配性，机架背部预留的安装孔位采用通用的孔距规格，可以直接适配现有多数板材加工线的出料端安装法兰，不需要对原有产线的机架做大规模改造，安装时只需要将装置整体对齐原有出料口的基准面，锁紧固定螺栓后调整导向辊的初始位置就能投入使用。

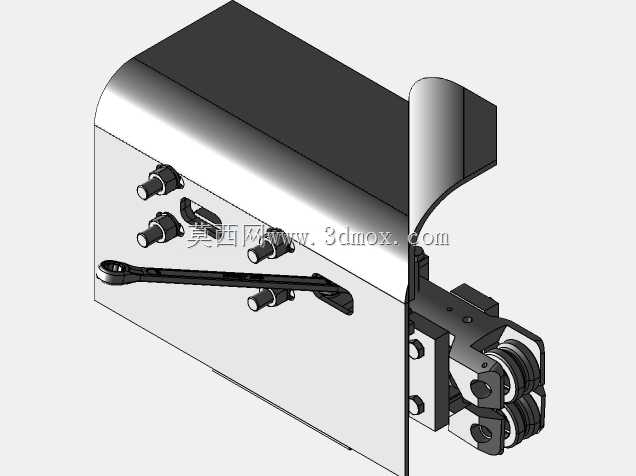

　　机架内部预留了足够的走线与调节操作空间，调节杆从机架侧面的长槽伸出，操作端做了防滑弯折处理，操作人员站在产线侧面就能完成导向辊的横向位置微调，不需要探身到出料口下方，操作安全性有足够保障。导向端的弧形护板与机架主体采用螺栓拼接的方式连接，护板的弧度贴合板材出料时的自然下垂曲率，当板材出料速度出现波动时，护板可以对板材形成临时承托，避免板材因为惯性冲击直接磕碰到下方的输送架。整套结构的受力点都做了局部加强处理，调节螺栓对应的机架位置焊接了加厚的安装垫块，避免长期锁紧调节导致钣金机架出现变形，辊轮的安装轴采用台阶轴设计，轴向定位靠轴肩与卡簧配合，长期运行不会出现轴窜动的问题，能够适应产线连续三班倒的运行工况。针对不同厚度的板材加工需求，

　　这套装置的调节行程覆盖了0.5mm到6mm厚度的常见板材加工范围，调整时只需要根据板材厚度调整对应导向辊的伸出长度，就能保证辊面与板材表面保持合适的接触间隙，既不会因为间隙过大导致导向失效，也不会因为间隙过小压伤板材表面。在实际产线应用中，这套装置可以有效降低板材出料段的废品率，尤其是针对表面质量要求高的装饰板材、覆膜板材加工场景，能够避免出料过程中产生的表面划痕、边缘折边等常见质量问题，同时减少操作人员频繁调整出料导向的工作量，提升产线的连续运行效率。
