LPP3填充翻转工位位置锁定机构装配结构

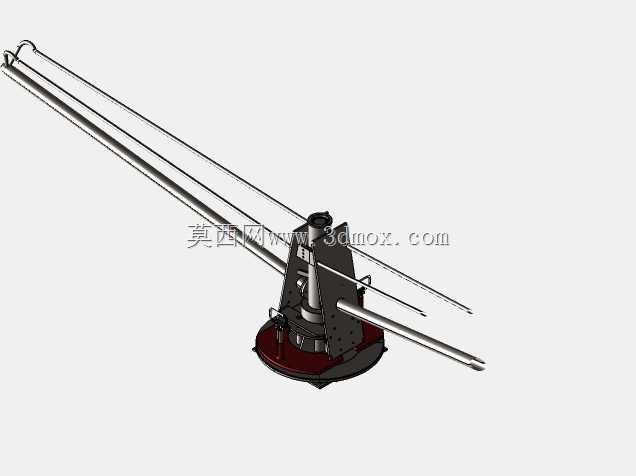

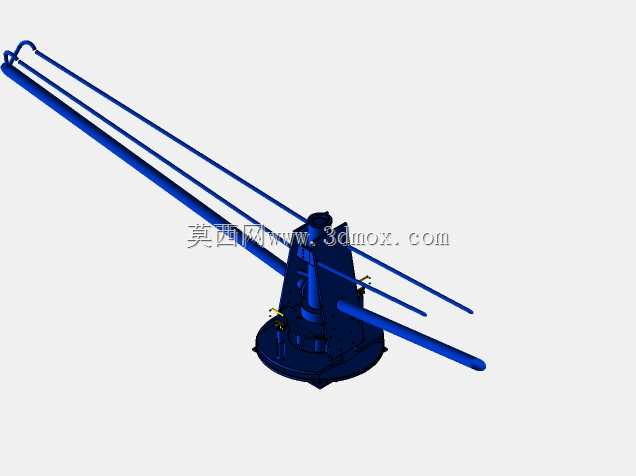

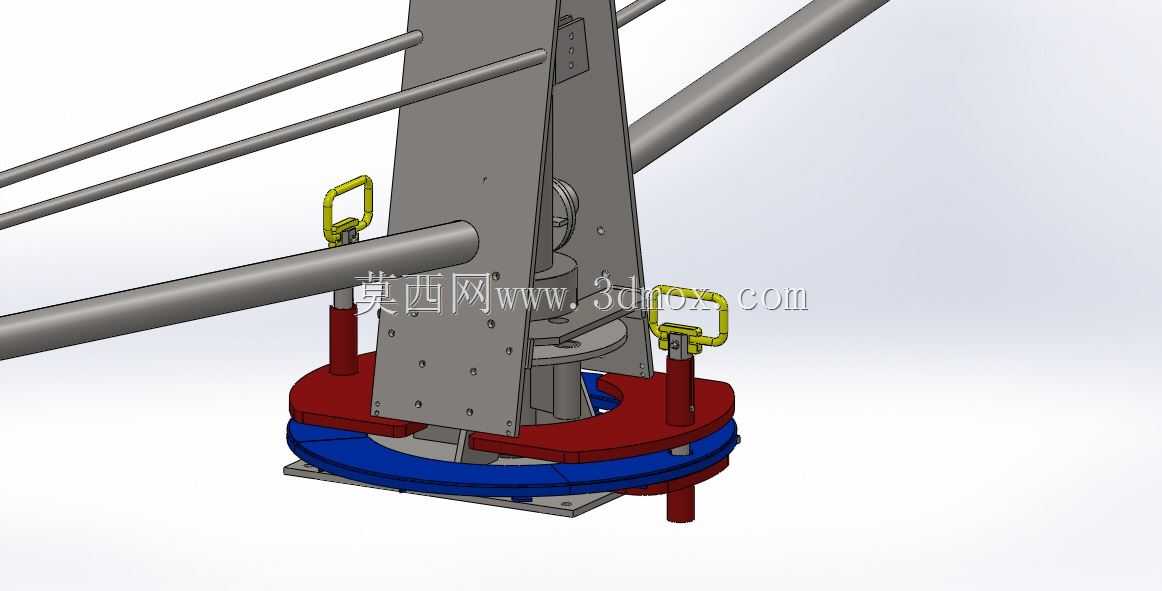

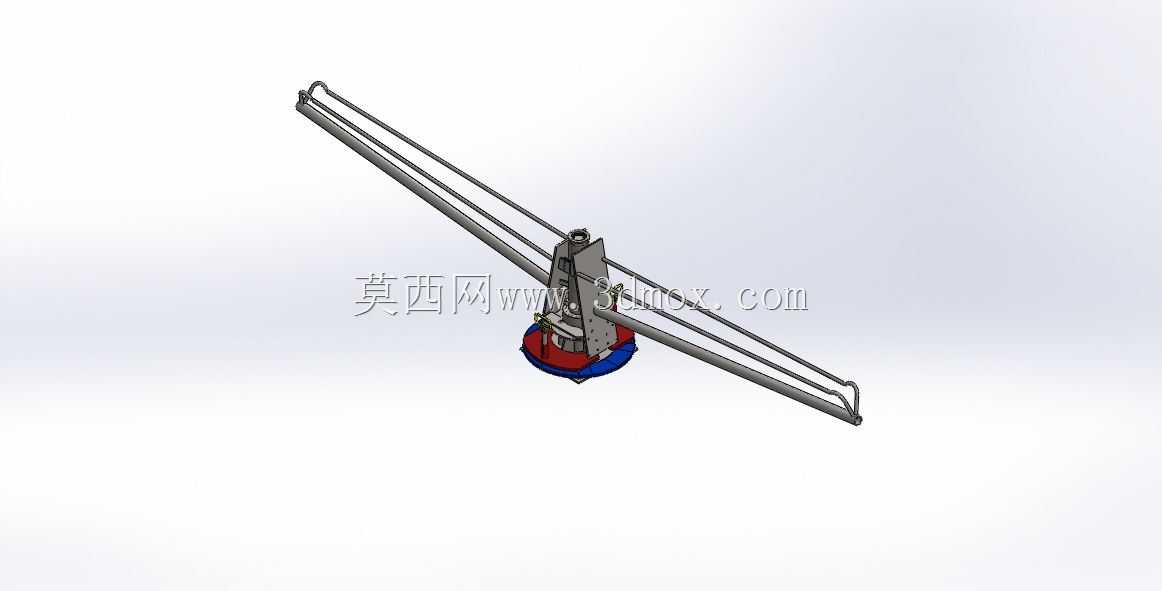

　　这套结构针对连续生产线上的填充工位翻转作业设计，核心解决填充工序中翻转架到位后位置偏移的问题，常见于散装物料定量填充、容器转序对接的生产环节，适配需要将填充端从接料位翻转至卸料位的工位布局。整套机构以中部立式安装基座为承载核心，基座底部设置定位法兰结构，可直接固定在工位的安装平台上，安装时需保证基座中心与翻转架的回转中心同轴，避免翻转过程中出现卡滞。两侧延伸的长条形杆件为翻转架的承载臂，臂体采用空心管材拼接成型，在保证结构刚度的同时降低整体自重，减少翻转驱动端的负载，臂体末端设置限位挡边，可直接承托待翻转的填充容器托架，无需额外设计转接工装。基座内部集成锁止执行组件，当翻转架转动至预设工作位置时，

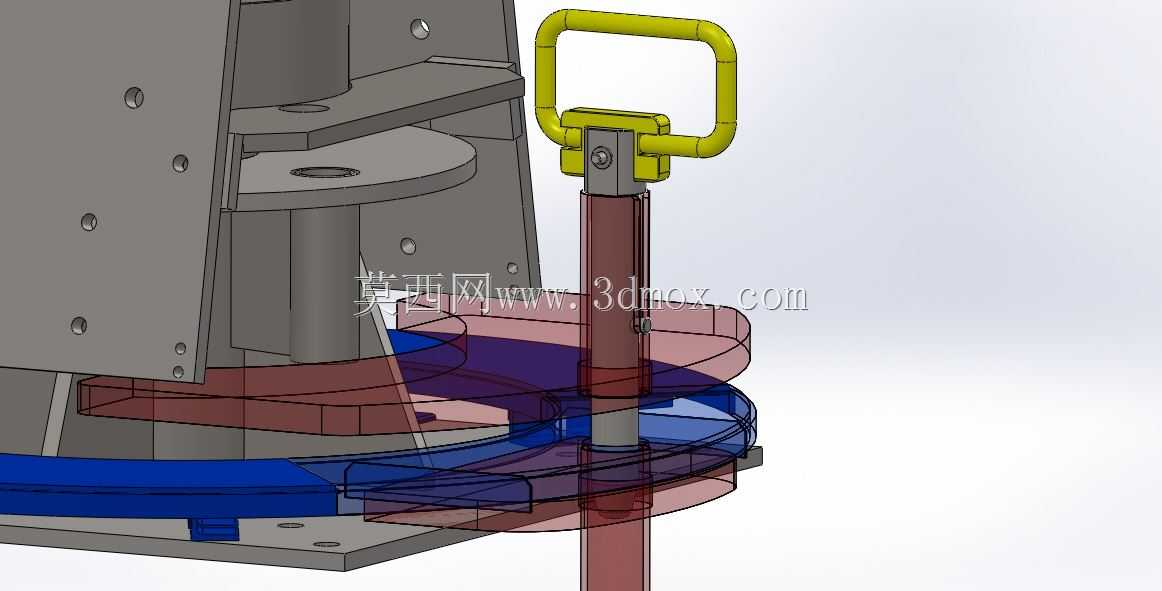

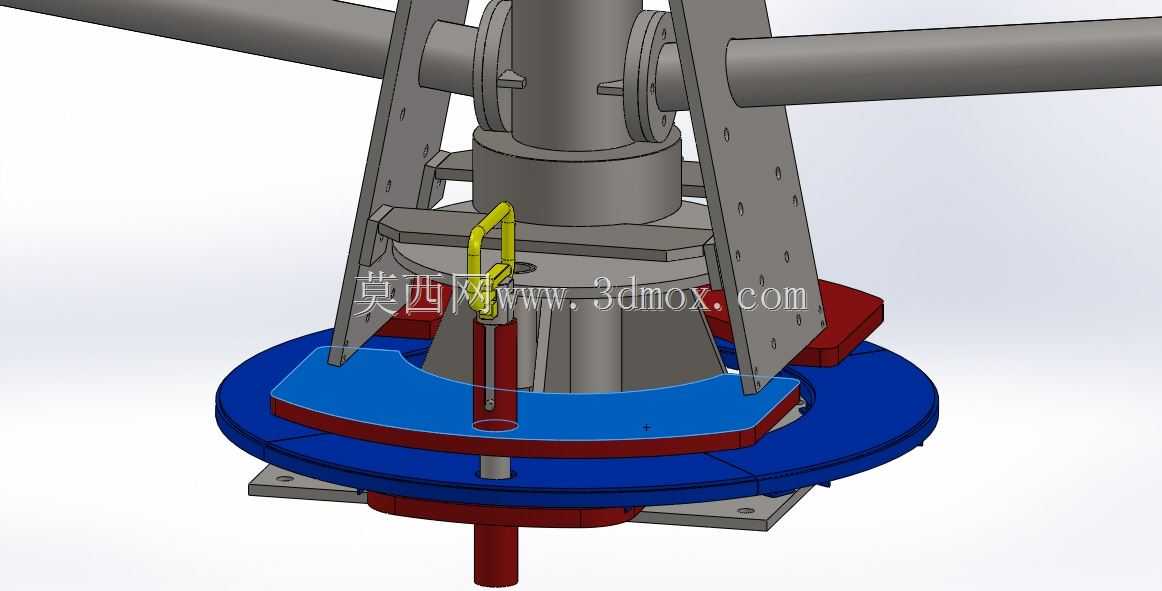

　　锁止销会自动弹出卡入臂体对应的定位孔内，抵消填充过程中物料冲击、设备振动带来的位置偏移，锁止行程可通过基座侧面的调节螺钉微调，适配不同厚度臂体的锁止需求。设计过程中优先考虑了工位的安装边界，整套结构横向展开长度适配常规1.2米宽度的工位操作台，基座高度控制在300毫米以内，不会遮挡操作人员的填充作业视线，底部法兰的安装孔位采用通用间距设计，可直接替换原有工位的老式翻转定位结构，无需重新加工安装台面。锁止机构的触发采用机械联动方式，与翻转架的驱动转轴同步动作，无需额外配置传感器或控制元件，降低了工位的电控改造成本，同时在锁止端设置了缓冲阻尼件，锁止动作触发时不会产生刚性碰撞，减少长期使用下的结构疲劳损耗。

　　臂体与基座的连接部位采用自润滑轴承作为回转支撑，日常维护仅需定期补充润滑脂即可，无需频繁拆解更换易损件，适配多粉尘、少量物料飞溅的生产车间环境，基座外部的防护壳体可阻挡填充过程中散落的细料进入内部传动结构，延长机构的连续运行周期。
