10W激光头配套线性导轨安装固定支架

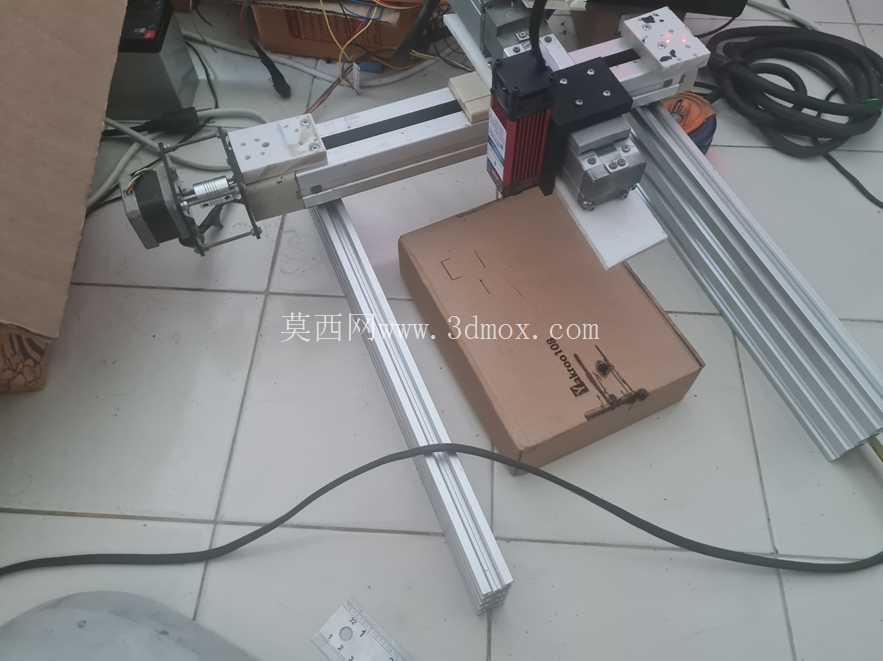

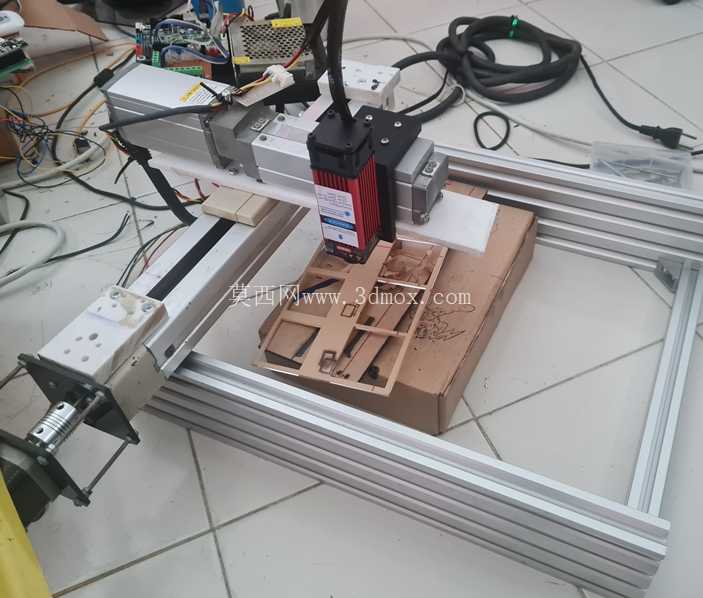

在桌面级激光加工设备的改装与搭建场景中，激光头的安装固定精度直接决定了加工轨迹的一致性与切割深度的均匀性，这款适配10W功率激光头的安装支架，正是针对线性导轨滑台搭载场景设计的专用固定组件。从实际使用场景来看，这类支架主要服务于小型DIY激光切割设备、桌面激光打标单元的搭建，常见于创客自制加工设备、小型作坊非金属材料打样切割的工况，需要同时兼顾激光头的安装稳固性、与滑台的连接适配性，以及调试阶段的位置微调余量。

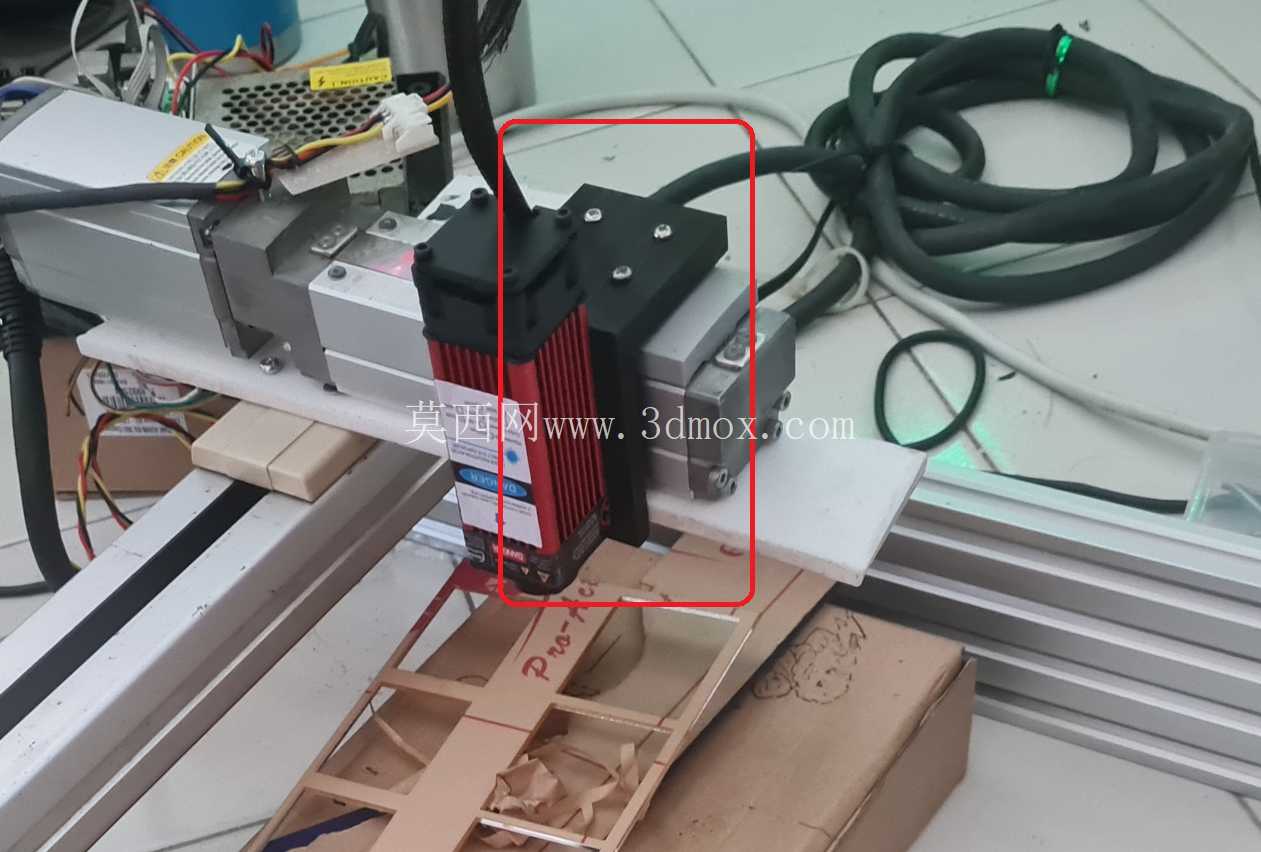

从功能特性上看，该支架采用分体式压紧结构设计，主体安装块通过侧边四颗内六角螺丝实现与线性导轨滑台的刚性连接，安装面与滑台接触面做了铣平处理，保证连接后无翘曲间隙，避免激光头在高速往复运动中出现震颤。针对10W激光头的圆柱形外壳，支架设计了带抱紧槽的夹持结构，通过两颗紧固螺丝实现对激光头的周向固定，抱紧槽内侧预留了0.2mm的压紧余量，既可以保证激光头安装后不会在垂直加工方向出现窜动，也能在调试时松开螺丝快速调整激光头的伸出高度，匹配不同焦距的聚焦镜头使用需求。

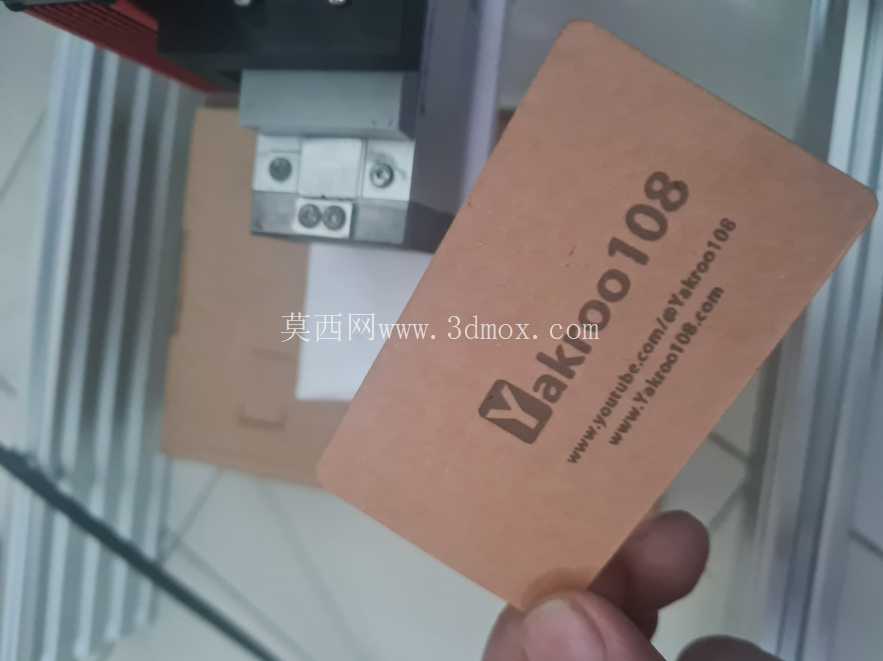

设计思路上，这款支架没有采用一体化整块料加工的方案，而是拆分为滑台连接座与激光头抱紧座两个部分，两个部件之间通过定位销孔实现位置对齐，再通过螺丝锁合，这种设计一方面降低了单件加工的复杂度，普通三轴铣床即可完成全部加工工序，另一方面也方便后续更换不同夹持直径的抱紧座，适配不同功率、不同外径的激光头，提升组件的通用适配能力。在受力结构设计上，支架将激光头的安装重心尽量贴近滑台的安装面，缩短重心到导轨滑块的力臂长度，减少滑台高速启停时激光头的摆动量，经过实际工况测试，在滑台以300mm/s速度往复运动时，激光头末端的径向跳动量可以控制在0.05mm以内，完全满足薄木板、亚克力、皮革等非金属材料的切割与打标精度要求。

从安装边界尺寸来看，支架整体长度控制在65mm，宽度42mm，安装后突出滑台表面的高度为38mm，不会占用过多的滑台上方空间，适配市面上常见的20系列、30系列铝型材搭建的线性导轨滑台，连接座上的安装孔做了长圆孔设计，允许在安装时沿滑台运动方向做±3mm的位置微调，方便用户校准激光头的出光位置与加工原点的对齐精度。支架的边角位置全部做了C2倒角处理，既避免安装调试时锋利边角划伤操作人员，也减少了加工过程中应力集中的问题，提升长期使用的结构稳定性。在实际装配过程中，该支架不需要额外制作转接板，直接通过螺丝即可固定在标准滑台的安装螺孔上，整个安装过程不需要复杂的工装辅助，普通用户按照装配说明即可在十分钟内完成激光头与滑台的组装，大幅降低了桌面激光设备的搭建门槛。针对激光头工作时的散热需求，支架的抱紧座部分没有做全封闭包裹，而是在激光头散热鳍片对应的位置预留了镂空缺口，保证空气可以正常流经散热鳍片，不会因为支架包裹影响激光头的散热效率，避免长时间工作时激光头因为过热出现功率衰减的问题。
