基于树莓派PICO的手持空气质量监测装置

这款手持空气质量监测装置的结构设计，完全围绕日常随身空气质量检测的实际使用场景展开，没有冗余的装饰性结构，所有外壳造型、部件排布都服务于便携使用与功能落地。从实际使用场景来看，这类装置主要适配室内办公环境空气质量巡检、居家不同房间颗粒物浓度排查、户外短途出行随身空气质量参考等场景，相比固定安装的壁挂式空气质量监测设备，手持形态不需要考虑墙面安装的固定孔位、布线走向等约束，结构设计上优先兼顾单手握持的手感与操作便利性。

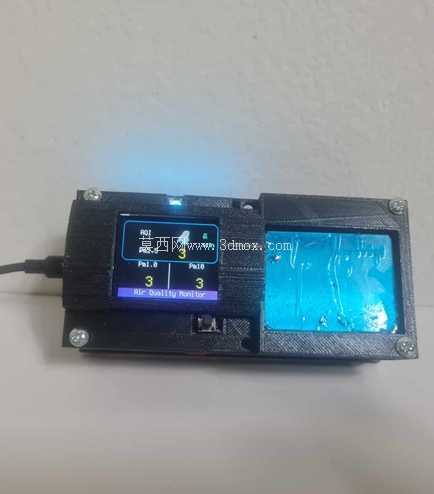

从功能实现的结构支撑来看，装置正面预留了TFT显示屏的安装窗口，屏幕周边做了0.8mm的凸边防护，避免日常放置时屏幕表面直接接触桌面造成刮花，屏幕安装位的内侧设计了2mm高的定位筋，屏幕装配时可以直接卡入定位筋围成的槽位，不需要额外打胶固定，装配效率更高，也方便后期维修更换屏幕。屏幕旁的区域是激光颗粒物传感器的安装腔，这个腔体做了独立的隔层设计，和主控板安装区完全分隔，避免主控板工作产生的微弱气流干扰传感器的采样精度，传感器的进出气位置对应外壳上开了密集的格栅孔，格栅的筋条宽度控制在1.2mm，开孔间隙3mm，既可以阻挡大颗粒的灰尘、毛发进入传感器内部影响检测精度，又不会阻碍空气的自然流通，保证采样数据的准确性。

装置顶部的位置预留了WS2812 RGB灯条的安装槽，灯条嵌入槽内后表面和外壳顶面齐平，不会突出外壳造成磕碰损坏，灯条的透光面做了磨砂纹理处理，光线射出时更柔和，不会产生刺眼的眩光，不同的RGB颜色可以对应不同的AQI等级区间，使用者不需要凑近看屏幕数值，余光扫过灯条颜色就能快速判断当前空气质量等级，适合行走过程中快速获取环境状态。

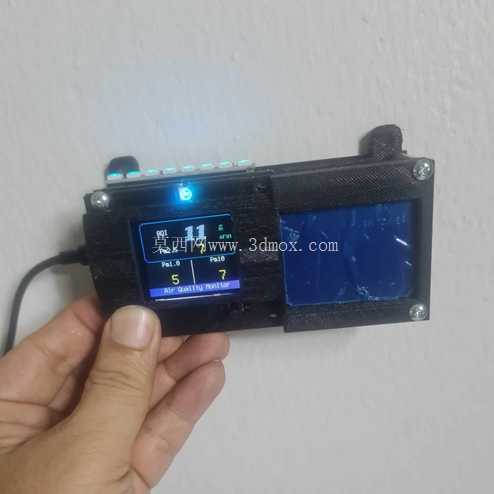

主控部分采用树莓派PICO作为核心控制板，安装腔位于屏幕后方，腔体内部设计了四个高度3mm的铜柱安装位，控制板通过螺丝固定在铜柱上，和外壳底部之间留出3mm的走线空间，传感器接线、屏幕排线、灯条接线都可以从这个空间排布，避免排线挤压造成接触不良。外壳的侧边做了R3的圆角过渡，整体宽度控制在70mm，厚度28mm，单手握持时拇指刚好可以落在屏幕前方的位置，不会遮挡屏幕显示内容，长时间握持也不会产生硌手的不适感。

外壳的上下盖采用四颗M2螺丝固定，螺丝孔位设计在外壳的四个角，隐藏在边角的凹槽内，装配后螺丝头不会突出外壳表面，既保证了上下盖结合的紧密性，也不会破坏外壳整体的简洁外观。考虑到手持使用时可能出现的滑落情况，外壳四个角的位置做了局部加厚处理，加厚区域的壁厚达到2.5mm，比主体壁厚1.5mm更厚，跌落时可以吸收更多冲击能量，保护内部的传感器和控制板不受损坏。

电路部分的结构排布上，电源接口设计在装置的左侧端，接口类型采用通用的Type-C接口，接口位置做了下沉式设计，接口端面比外壳侧面低0.5mm，插接线材时接口不会承受侧向的掰扯力，避免长期使用后接口开焊脱落。装置内部没有设计内置电池的安装位，直接通过外接USB供电，既可以插在充电宝上随身使用，也可以插在电脑、充电头上面固定放置作为桌面监测设备使用，省去了电池充放电管理的电路结构，也降低了整体重量，整机重量控制在120g以内，放在口袋里随身携带不会有明显的坠重感。

从设计思路上来说，整个结构没有追求复杂的曲面造型，所有的加强筋、定位结构都围绕易加工、易装配的方向设计，外壳采用分体式结构，不管是采用3D打印打样验证，还是后期开模做小批量生产，都不需要复杂的滑块抽芯结构，模具结构简单，生产良率更高。传感器安装腔的隔层设计，除了避免气流干扰之外，也可以阻挡传感器工作时产生的微弱光线透到屏幕一侧，避免屏幕显示出现杂光干扰。灯条的安装槽内侧做了反光斜面，可以把灯珠发出的光线更均匀地导向外侧，减少灯珠之间的暗区，让状态指示的颜色更均匀连续。

实际使用过程中，装置可以实时采集空气中的pm2.5浓度数值，通过内置的计算逻辑换算成AQI指数，数值实时显示在TFT屏幕上，同时驱动RGB灯条显示对应等级的颜色，整个检测响应时间控制在3秒以内，环境浓度变化时可以快速反馈数值。结构上的所有开孔都做了去毛刺处理，边缘光滑不会划手，上下盖结合面做了0.3mm的止口设计，装配后结合面缝隙均匀，不会出现错位、缝隙大小不一的问题，日常使用中少量的溅水也不会从结合面渗入内部，提升了装置在不同使用环境下的适应能力。
