铸造工艺用带法兰连接结构句柄构件

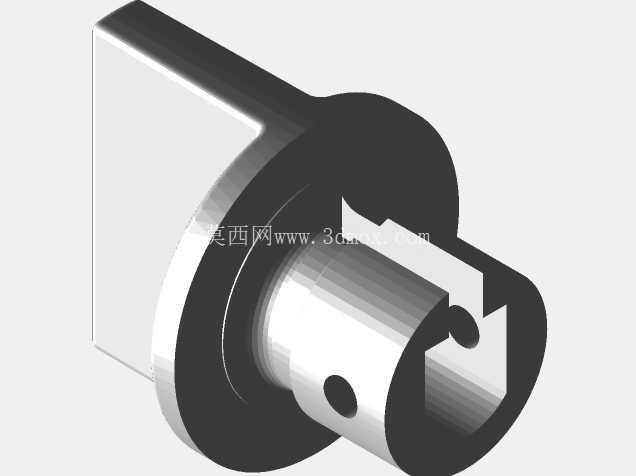

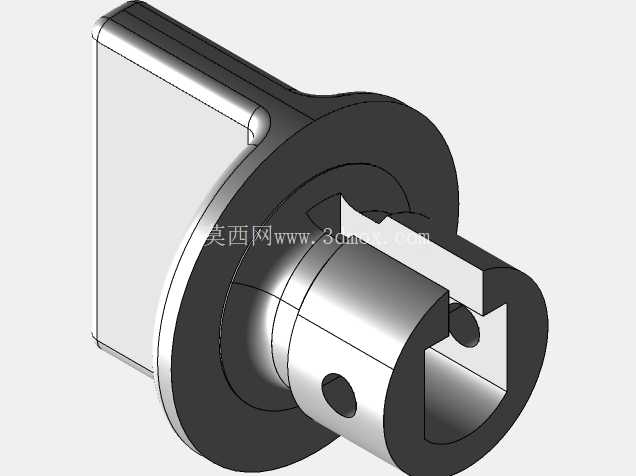

　　在压铸、重力铸造等批量成型生产场景里，这类带法兰基座的句柄构件常作为模具配套操作部件、铸件本体操作结构使用，区别于普通手持握柄，它的结构设计完全围绕铸造工况的载荷需求、安装适配性展开，没有多余的装饰性结构，每一处几何特征都对应实际使用中的功能要求。从结构布局来看，构件一端为扁平状握持段，表面做了适配手持施力的平直轮廓，边缘做了小圆角过渡，既避免铸造过程中锐边产生的应力集中，也能防止操作人员调整模具、取放铸件时被锐边划伤，握持段的厚度经过载荷校核，能够承受日常操作中扳动、提拉的常规作用力，不会在反复施力后出现形变断裂。

　　握持段与主体连接位置设置了圆盘状法兰基座，这个法兰结构是整个构件的安装定位基准，法兰端面的平面度有明确公差要求，安装时可以紧密贴合配套的安装基面，通过端面接触分散操作时传递的扭矩，避免局部应力过大造成安装位损坏，法兰的外径尺寸匹配常规模具操作位的安装空间，不会和周边的导柱、冷却管路、顶出机构产生运动干涉。法兰向内延伸的是中空轴段结构，轴段侧壁开设了径向定位孔，这个孔位用于穿装定位销或者紧定螺钉，安装时可以和配套的转轴、操作杆实现周向固定，防止操作过程中句柄和连接件之间出现相对转动，保证施力时扭矩能够稳定传递；轴段的内孔做了适配安装轴径的公差设计，内壁的粗糙度满足滑动装配要求，既可以保证装配时能够顺利套入配套轴件，也不会因为间隙过大造成操作时的旷量，影响操作手感与定位精度。

　　轴段的端部做了开槽结构，这个开槽是为了适配带扁位的连接轴，安装时槽口对准轴上的扁位推入，再配合侧壁的紧定螺钉锁紧，能够承受更大的扳动扭矩，相比单纯的光孔加销钉固定，这种扁位加销钉的双重固定结构，在铸造车间多粉尘、偶尔有金属飞溅的工况下，连接可靠性更高，即使长期使用出现轻微磨损，也可以通过调整紧定螺钉的预紧力消除间隙，延长构件的使用寿命。设计过程中需要重点把控几个安装边界尺寸：首先是握持段到法兰端面的轴向距离，这个尺寸决定了操作时的力臂长度，力臂过短会造成操作时需要施加更大的握力，增加操作人员的劳动强度，力臂过长则会在开合模等操作时因为杠杆效应放大扭矩，容易造成模具锁紧件过载损坏，同时过长的握持段也会占用更多的模具周边空间，不利于模具的紧凑布局。其次是法兰端面到轴段端部的轴向长度，这个尺寸需要和配套安装座的深度匹配，保证安装后轴端不会突出安装座端面影响其他部件运动，也不会因为插入深度不足造成连接强度不够。另外径向定位孔的中心到法兰端面的距离也需要严格控制，既要保证锁紧时螺钉能够压在连接轴的有效配合面上，也要避免孔位过于靠近轴端造成轴端开裂，或者过于靠近法兰根部造成应力集中，在反复扳动时出现轴段断裂的问题。

　　从实际使用场景来看，这类句柄除了用于铸造模具的开合操作、锁紧机构扳动之外，也可以作为铸造完成后大型铸件的配套操作结构，方便铸件后续机加工、转运过程中的提拉与对位，中空轴段的设计在保证结构强度的前提下有效降低了构件自身重量，减少了材料消耗，不管是作为模具配件还是铸件本体结构，都能兼顾强度与轻量化的要求。建模过程中需要注意各过渡位置的圆角处理，尤其是法兰和轴段连接的根部、握持段和法兰连接的位置，这些位置都是应力集中高发区，合适的铸造圆角不仅能提升铸件的成型质量，避免浇铸时出现冲砂、冷隔等缺陷，也能有效提升构件的疲劳强度，承受反复施力带来的交变载荷。内孔和开槽的位置需要保证同轴度要求，避免安装时出现卡滞，法兰端面和内孔轴线的垂直度也要控制在合理公差范围内，保证安装后句柄的握持角度符合人体工程学要求，操作时不会出现别劲的情况。
