直线导轨滑动承载滑板测试台

该滑板结构主要面向直线运动部件的承载、导向与试验验证场景，常见于测试平台、专用工装、自动化滑台以及小型试验设备中。它并不是单一外观件，而是承担运动基准、载荷传递和安装接口的功能部件。在实际设备中，滑板通常与直线导轨、驱动元件、限位机构、检测传感器或被测工件配合使用，通过稳定的平面安装区域和规则的连接孔位，将外部负载传递到导向系统上。

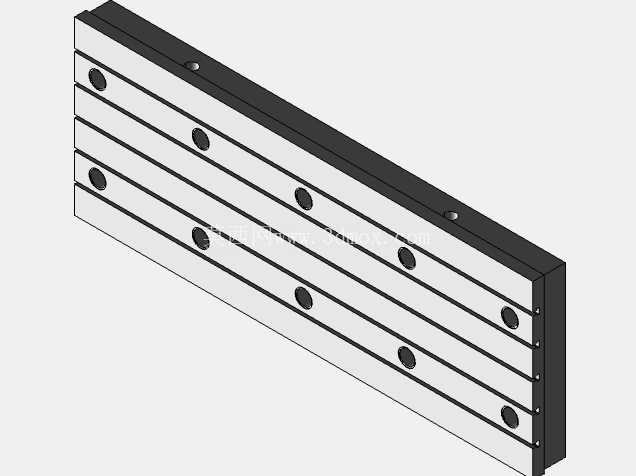

从结构形式看，该件采用长条形板体布局，主体沿长度方向延伸，适合在有限宽度空间内提供较长的运动行程。板体上分布多组圆形安装孔，孔位沿长度和宽度方向呈阵列布置，可用于固定导轨滑块、压块、夹具、限位开关支架、被测样件或辅助连接板。顶面与侧面的边界较为规整，便于在装配时作为定位参考；端部和侧边保留了连接空间，能够与机架、驱动座或端板形成可靠衔接。

设计这类滑板时，首先要考虑的是刚度与平面度。滑板在承受工件重量、夹具压紧力或试验载荷时，如果板体挠曲过大，会直接影响导轨平行度和运动平顺性，严重时还会造成滑块偏载、滚动体磨损加速。因此，板体厚度、加强方式以及孔位布置需要围绕受力路径展开。图中结构通过较厚的实体板形和多点固定方式，提高了承载区域的整体刚性；多排孔位则增强了装配适应性，使同一滑板能够适配不同规格的夹具或测试对象。

在安装边界方面，长条形外形决定了它更适合布置在设备中部或工作台面上，沿单一方向进行直线往复运动。设计人员在三维建模时需要重点核对滑板宽度与导轨跨距之间的关系：跨距过小会降低抗倾覆能力，跨距过大则可能增加板体尺寸和安装空间要求。孔位到板边的距离、孔与孔之间的间距、沉孔深度以及螺钉头部避让空间，都需要在模型中明确表达，避免现场装配时出现干涉。

该滑板的功能特点在于接口开放、装夹灵活。板面的多孔设计使它不仅可以作为运动承载板，也可以作为试验台的基础安装板。对于需要频繁更换被测件的测试平台，这种结构能够减少专用夹具数量，缩短换型调整时间。例如在零部件寿命试验、往复运动测试、导向机构验证或小型工装调试中，滑板可通过螺钉直接连接不同支座，再由气缸、电缸、丝杠或手动机构驱动，完成推送、滑移、定位和加载等动作。

从加工角度看，滑板的安装面通常需要铣削加工，关键平面应控制平面度和表面粗糙度，以保证导轨或夹具安装后不产生附加应力。孔位加工则需要关注位置度，尤其是与导轨滑块连接的孔组，若孔距偏差累积，装配时会迫使滑块错位，进而增加运动阻力。模型中规则排列的孔结构有利于数控加工和检验，但在实际投产前仍应结合螺钉规格补充通孔、沉孔或螺纹孔深度等细节。

在装配关系上，滑板下方一般布置两根平行直线导轨，滑块与板体通过螺钉紧固；驱动端可位于板体中央或侧方，视载荷大小和空间约束确定。若用于测试平台，滑板表面还可能安装模拟载荷、夹具、挡块或传感器支架，因此板体上的孔位不能只考虑固定强度，也要兼顾走线、避让和维护。对于高速往复工况，还应在端部设置缓冲或限位，防止滑板越程撞击机架。

三维建模时，应将滑板作为装配骨架之一处理，先确定运动方向、导轨中心距、安装基面和外部连接尺寸，再细化孔阵与边角结构。外形尺寸需要在行程需求、设备占地和刚性之间取得平衡：长度增加可扩大安装范围，但也会提高板体变形和导轨精度要求；宽度增加有助于提高稳定性，但会受到机架空间限制。较合理的做法是依据被测件最大包络、滑块数量、固定点数量以及驱动接头位置反推板体轮廓。

整体而言，该滑板体现的是典型工装测试平台中的直线承载设计思路：以规整板体提供安装基准，以阵列孔位提升适配能力，以多点连接保证刚性传递，以明确边界服务导轨装配。它适用于需要稳定滑移、重复装夹和试验验证的机械系统，也可作为自动化设备中移动工作台的基础构件进行二次设计。
