CA6140车床操作手柄机械结构设计

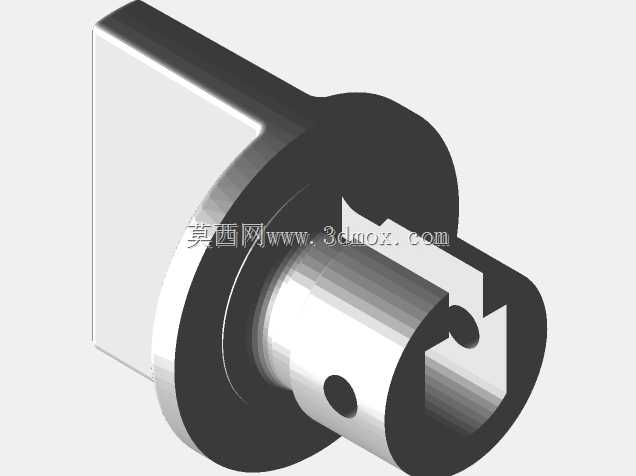

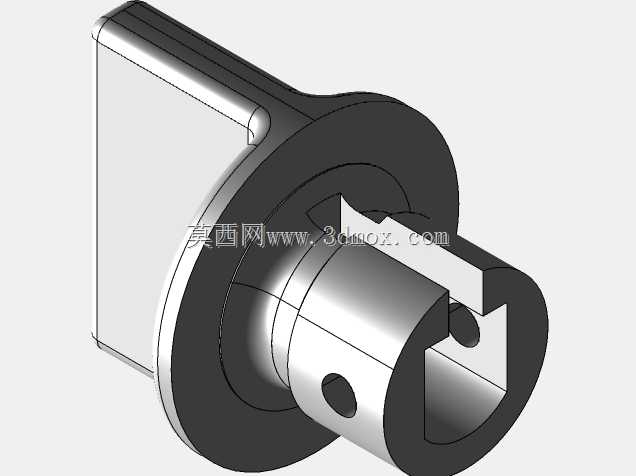

　　这款手柄是CA6140普通车床操作单元的核心手动操控零件，主要用于车床进给箱、主轴箱的档位切换以及溜板箱的操作离合控制，在车床日常加工操作中，操作人员通过扳动手柄实现不同转速、进给量的档位切换，以及刀架纵横进给的动作切换，是车床人机交互环节直接接触的操作部件，其结构可靠性直接影响机床操作的顺畅度与档位切换的精准度。从结构设计来看，该手柄采用一体式轴套连接结构，主体分为握持扳动段与轴孔连接段两部分，握持段做了贴合手部施力的平面加宽设计，避免操作时打滑，扳动时的力臂长度经过适配，操作人员施加较小的力即可完成档位拨叉的驱动，不会出现操作费力的情况。连接段采用带径向定位孔的空心轴套结构，轴套内腔与车床操作杆的轴径做公差配合设计，

　　径向的通孔用于穿装定位销，将手柄与操作杆牢牢固定，避免长期扳动后出现周向打滑、空程的问题；轴套外侧的凸缘结构用于轴向定位，安装时凸缘端面贴合操作杆的轴肩，限制手柄的轴向窜动，保证档位切换时的行程精度。设计过程中充分考虑了车床操作的实际工况，车间加工环境存在切削液、金属粉尘的侵蚀，因此手柄的结构没有多余的积屑死角，表面过渡处均做了圆角处理，既避免应力集中导致长期扳动出现断裂，也方便日常清理擦拭，不会积存切屑和油污。安装边界方面，该手柄的轴套内孔尺寸与CA6140车床对应操作杆的轴径匹配，凸缘的外径尺寸不会与操作面板上的其他部件发生干涉，扳动时的旋转半径经过校核，在整个档位行程内不会碰撞周边的防护罩、刻度盘等相邻零件，

　　握持段的厚度适配成年人手掌的握持宽度，长时间操作也不会产生明显的硌手感。从功能特性上，该手柄的结构刚性足够，能够承受档位切换时拨叉传递的反作用力，不会出现扳动时的形变问题，空心轴套的设计在保证结构强度的前提下减轻了零件自重，安装时只需将轴套对准操作杆推入，穿装定位销即可完成固定，拆装维护十分便捷，不需要复杂的专用工具，日常检修更换时可以快速完成拆装，减少机床的停机维护时间。在实际应用场景中，这类手柄除了适配CA6140车床外，同结构尺寸的操作手柄也可用于其他同类型普通车床、卧式铣床的操作机构，只要操作杆轴径、安装行程匹配即可通用互换，其结构设计充分考虑了机加工车间的实际使用需求，没有冗余的装饰结构，所有结构特征都服务于操作可靠性、安装便捷性与长期使用的耐用性。
