太阳能电池配套十字连接固定支架结构

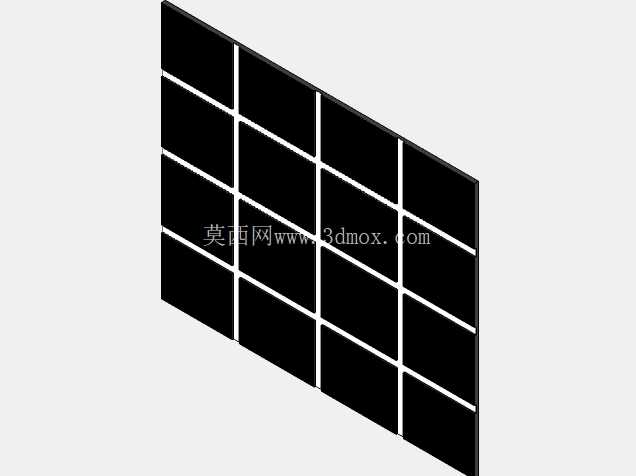

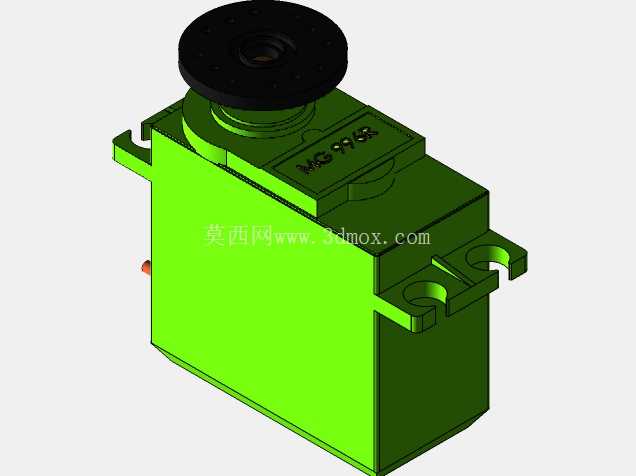

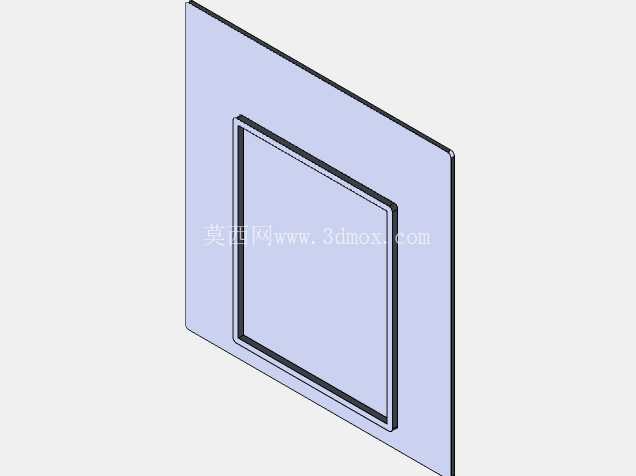

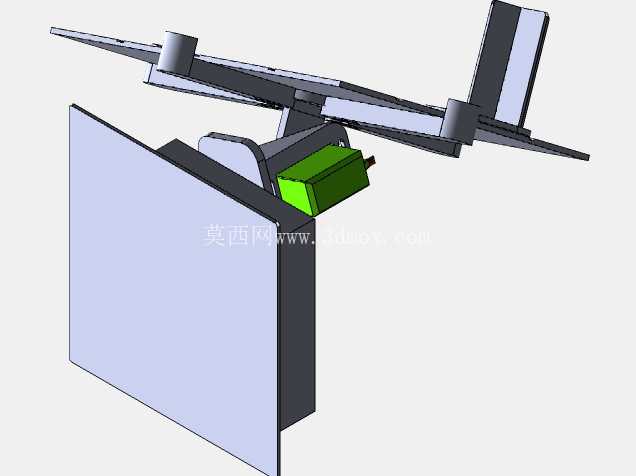

　　在分布式光伏安装、小型离网太阳能供电系统的搭建场景中，这类十字形连接固定支架是支撑太阳能电池组件、调整组件受光角度的核心连接构件，区别于常规的平面压块式固定件，该结构采用中心圆盘加四向延伸支臂的构型，能够同时实现多方向的杆件连接，适配需要多角度拼接的小型光伏支架框架，尤其适合便携太阳能充电装置、户外移动光伏供电单元的组装场景，这类场景往往需要支架具备快速拼接、多向调节的能力，不需要复杂的焊接工序，仅通过标准紧固件就能完成整套支撑结构的搭建。

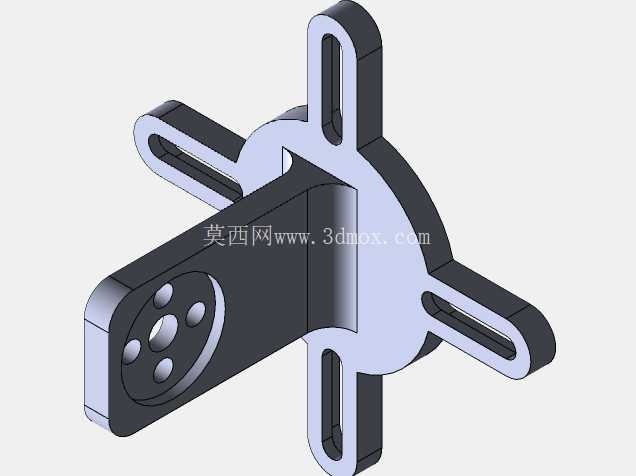

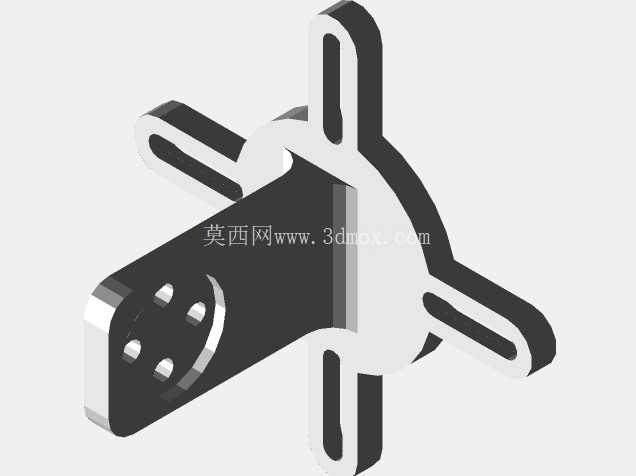

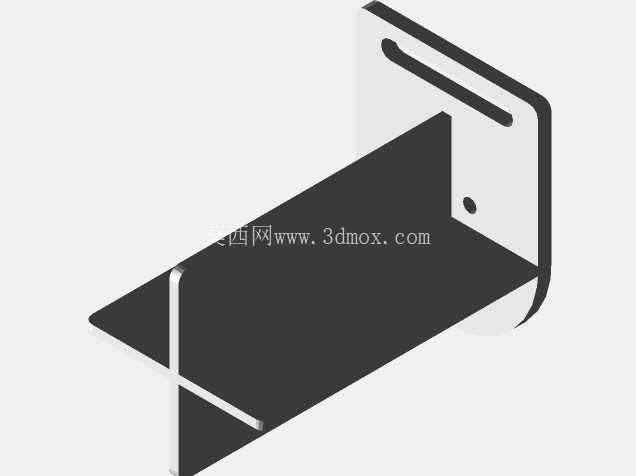

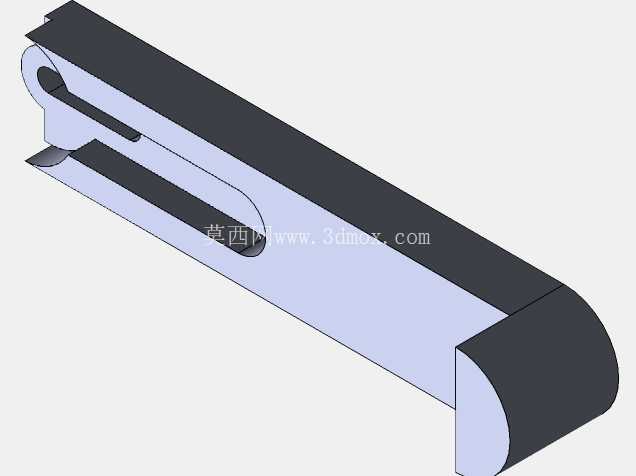

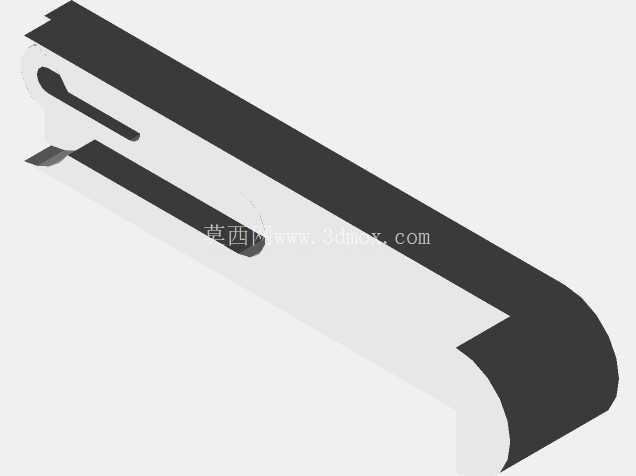

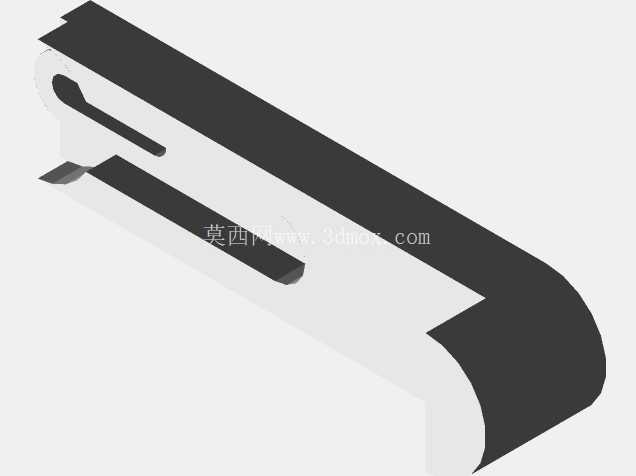

　　从结构功能来看，中心圆盘区域作为应力交汇核心，承担四个支臂传递来的载荷，圆盘上预留的四个沉头安装孔，用于和主支撑杆件的端面进行锁固，沉孔设计可以让紧固件头部完全埋入构件平面内，不会出现凸起干涉相邻部件安装的问题，四个支臂沿圆盘径向呈90度均匀分布，每个支臂上都加工有长条形的调节腰孔，这类腰孔的设计并非随意设置，一方面可以补偿安装过程中的孔位加工误差，降低现场安装的对位难度，另一方面能够实现支臂与外接连接杆件的位置微调，在安装太阳能电池组件时，可以顺着腰孔的长度方向调整组件的伸出距离，适配不同尺寸规格的小型太阳能电池板，避免因为支架尺寸固定导致的组件适配性差问题。从设计思路层面考量，该构件在建模阶段就充分考虑了压铸成型的工艺特性，所有棱边都做了均匀的圆角过渡，没有尖锐的直角结构，既能够降低压铸过程中金属液填充时的应力集中问题，减少铸件冷隔、缺料的缺陷概率，也能避免安装过程中尖锐边角划伤操作人员或者电池板的封装层。支臂的截面采用等厚度的平板构型，在保证足够抗弯强度的前提下尽可能控制构件的整体重量，毕竟户外便携光伏设备对整体重量有严格要求，过重的支架会大幅提升设备的携带负担。

　　关于安装边界与尺寸适配，该支架的中心圆盘厚度与支臂厚度保持一致，不需要额外做台阶避让，四个支臂的长度经过匹配计算，当配套直径20mm以内的标准圆管或者方形连接杆时，腰孔的调节行程能够覆盖±8mm的安装偏差，完全满足现场快速安装的公差要求；中心区域的安装孔位采用等距圆周排布，孔间距适配市面上主流的小型光伏支架转接座的安装尺寸，不需要额外加工转接板就能直接装配。在实际使用过程中，这类十字支架不仅可以用于太阳能电池组件的支撑连接，也可以作为小型户外设备机架的十字交汇节点使用，比如便携监测设备的支架、小型户外照明装置的框架节点，都可以采用该结构实现快速拼接。

　　结构的受力层面，四个支臂的受力会均匀传递到中心圆盘区域，再通过中心的紧固件传递到主支撑杆上，腰孔的位置设置在支臂的中线上，保证受力时支臂不会出现偏载扭矩，长期户外使用也不容易出现支臂变形的问题。建模过程中对支臂与圆盘的衔接位置做了加强过渡，没有出现截面突变的情况，能够避免交变风载作用下衔接位置出现疲劳断裂的问题，毕竟户外光伏支架需要长期承受不同方向的风力载荷，衔接位置的结构强度直接决定了整套支架的使用寿命。不同于市面上常见的两向连接支架，该四向十字构型可以减少框架搭建时的连接件数量，原本需要四个两向连接件才能完成的十字节点拼接，仅用一个该构件就能实现，既降低了整体的物料成本，也减少了安装环节的紧固件数量，提升现场装配的效率。构件的表面不需要做额外的复杂处理，压铸成型后经过简单的去毛刺、喷塑处理就能满足户外使用的防腐蚀要求，适配户外高温、高湿、淋雨的使用环境，不会因为长期户外使用出现锈蚀失效的问题。
