丰田赛利卡MK4车型焊接燃油储油结构

　　在乘用车燃油供给系统的配套设计与改装场景中，燃油箱作为整车燃油储存的核心承载部件，其结构合理性直接关系到整车续航表现、供油稳定性以及行驶过程中的安全冗余。这款适配丰田CELICA MK4车型的焊接燃油箱，是基于量产车型原厂油箱的三维扫描数据逆向重构而来，完整还原了原厂部件的所有安装与功能特征，能够直接适配对应车型的底盘安装位，无需额外做大规模的安装位修改，可用于车辆原厂部件替换、改装场景下的燃油系统升级，也可作为同平台车型燃油系统设计的参考样件。

　　从实际装车的应用场景来看，这款油箱主要适配前置后驱布局的赛利卡MK4车型，安装位置位于车辆后排座椅下方、后悬架前侧的底盘预留空腔内，设计过程中完全贴合该区域的底盘钣金轮廓，最大化利用底盘闲置空间拓展储油容积，同时避开了底盘排气通道、悬架运动干涉边界以及传动轴的运动路径，在车辆满载颠簸、悬架全行程跳动的工况下，油箱本体不会与周边底盘部件发生剐蹭碰撞。油箱整体采用异形多面体结构，并非规则的长方体造型，上表面根据底盘地板的冲压起伏做了对应的型面匹配，下表面则预留了足够的离地间隙，避免车辆通过起伏路面时托底损伤油箱壳体。

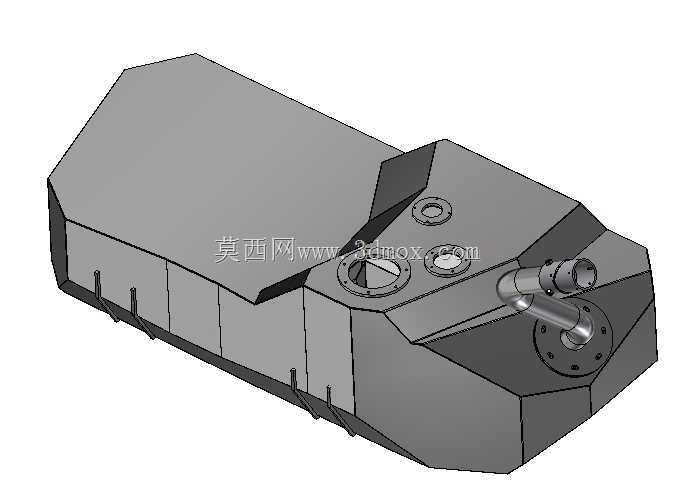

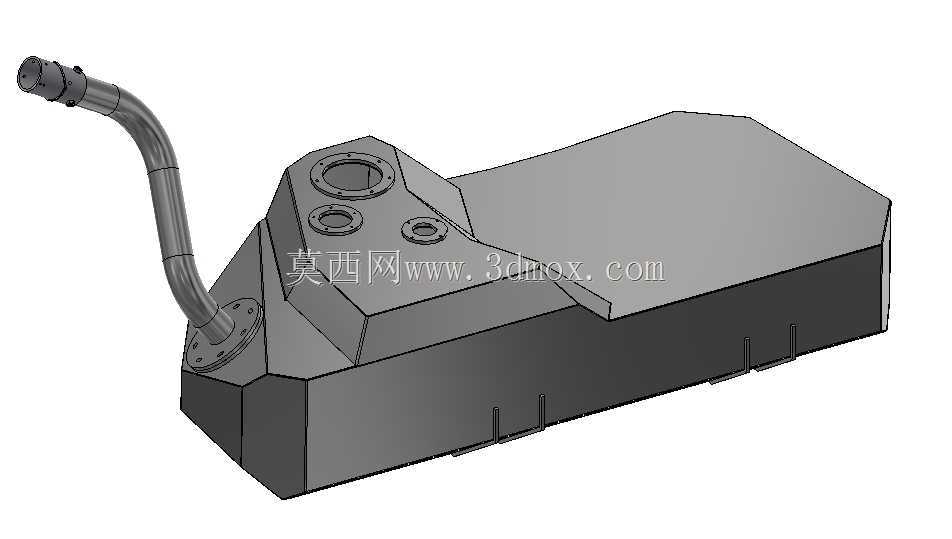

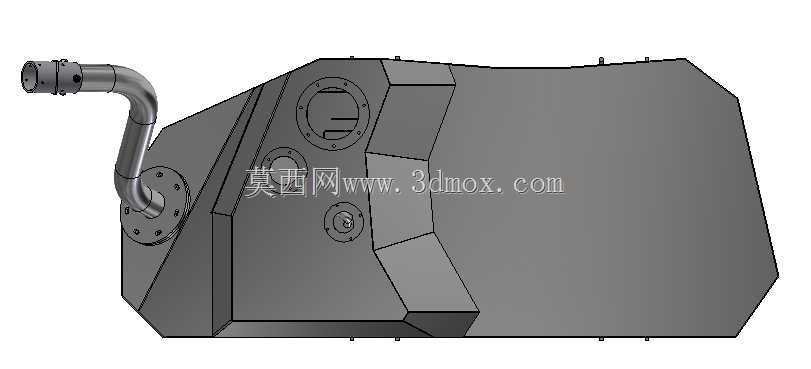

　　从功能特性来看，油箱本体上集成了多个功能接口：位于箱体上部靠前位置的大口径法兰接口为燃油泵安装位，可适配对应车型的原厂燃油泵总成，集成燃油液位传感器、供油管路与回油管路的安装定位；旁边两个稍小的接口分别为燃油蒸汽回收接口与加注排气接口，匹配整车碳罐系统的连接需求，满足国五及以下排放车型的燃油蒸发控制要求。侧面延伸出的弯曲加注管通过焊接法兰与箱体本体刚性连接，加注管的走向完全贴合原厂翼子板内侧的加注口位置，管口的密封结构可直接适配原厂的油箱盖锁紧机构，保证加注过程的密封性，无燃油渗漏、蒸汽溢出的风险。箱体下部设计有多个内凹的加强筋结构，同时预留了固定绑带的安装卡槽，安装时通过两条钢制绑带将油箱固定在底盘的安装支架上，绑带与箱体接触位置可加装橡胶缓冲垫，减少行驶过程中振动带来的结构疲劳。

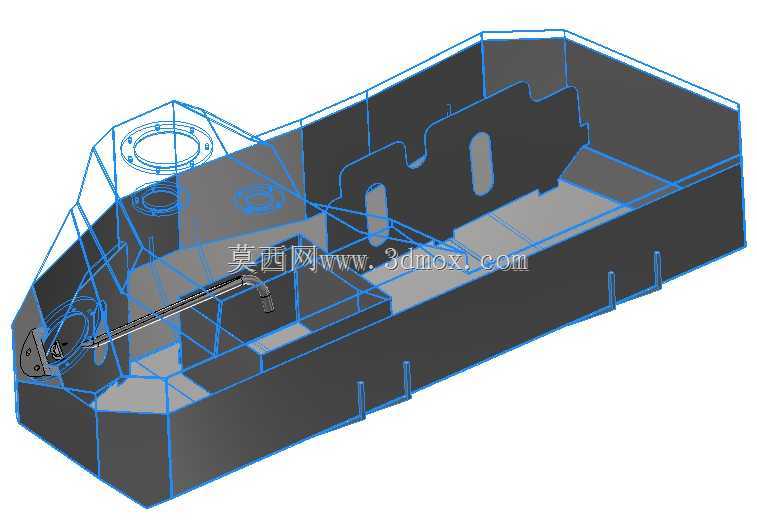

　　在设计思路上，这款焊接油箱采用分块冲压后焊接成型的工艺路线，所有板材拼接位置均采用连续满焊工艺，焊后经过保压密封性测试，可承受常规燃油系统的工作压力，不会出现渗漏问题。建模过程中完整保留了原厂油箱的壁厚分布特征，箱体主体壁厚采用乘用车燃油箱常用的板材厚度，在安装接口、法兰焊接位置做了局部加厚处理，提升连接位置的结构强度，避免长期使用后接口开裂。油箱内部虽然未在外观模型中体现，但参考原厂结构设计了防浪板结构的安装位，可在车辆加减速、转弯时抑制燃油在箱体内的剧烈晃动，减少燃油晃动带来的噪音，同时避免燃油泵因油面波动出现吸入空气的问题，保证持续稳定供油。

　　从安装边界来看，这款油箱的所有外接接口位置、固定点坐标均与原厂部件完全一致，整车装配时无需改动周边的管路走向、固定支架位置，替换安装的适配度极高。加注管的弯曲角度、管口朝向完全匹配原厂加注口的安装位置，连接燃油管、碳罐管的接口尺寸与原厂保持一致，可直接复用原厂的管路卡箍与密封件，降低替换成本。箱体的外形轮廓完全避让了后悬架的减震器、弹簧以及后桥的运动包络，在车辆极限载重、悬架压缩到最大行程时，油箱与悬架部件之间仍保留有足够的安全间隙，不会出现运动干涉。同时油箱最低位置的离地高度与原厂设计保持一致，不会降低车辆的通过性，也不会因为突出底盘而被路面飞溅的碎石击打损伤。

　　对于汽车改装与维修领域的从业者来说，这类基于实车扫描得到的三维模型，能够帮助设计人员快速掌握原厂部件的结构特征，在做燃油系统升级比如加大油箱容积、适配更高功率的燃油泵时，可以以此为基础做结构优化，不用从零开始测量底盘数据，大幅缩短设计周期。模型的型面精度足够支撑后续的模具制作、焊接工装设计，生产出的成品能够达到与原厂部件一致的装配精度，避免出现安装错位、密封不良等问题。
