超轻量自行车前轮花鼓结构设计

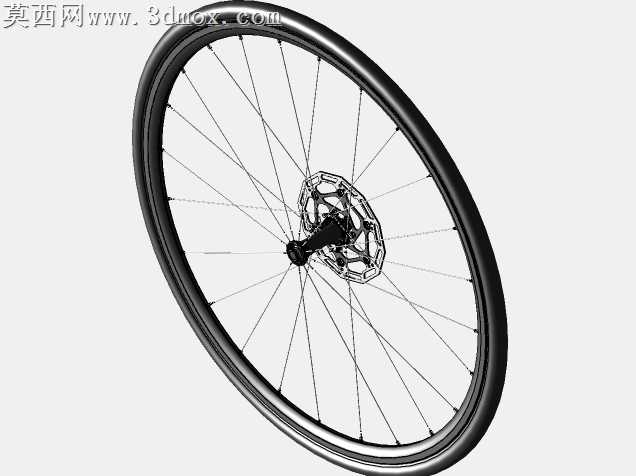

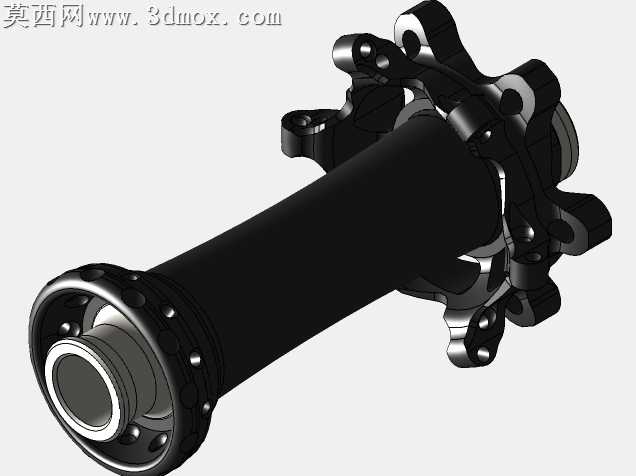

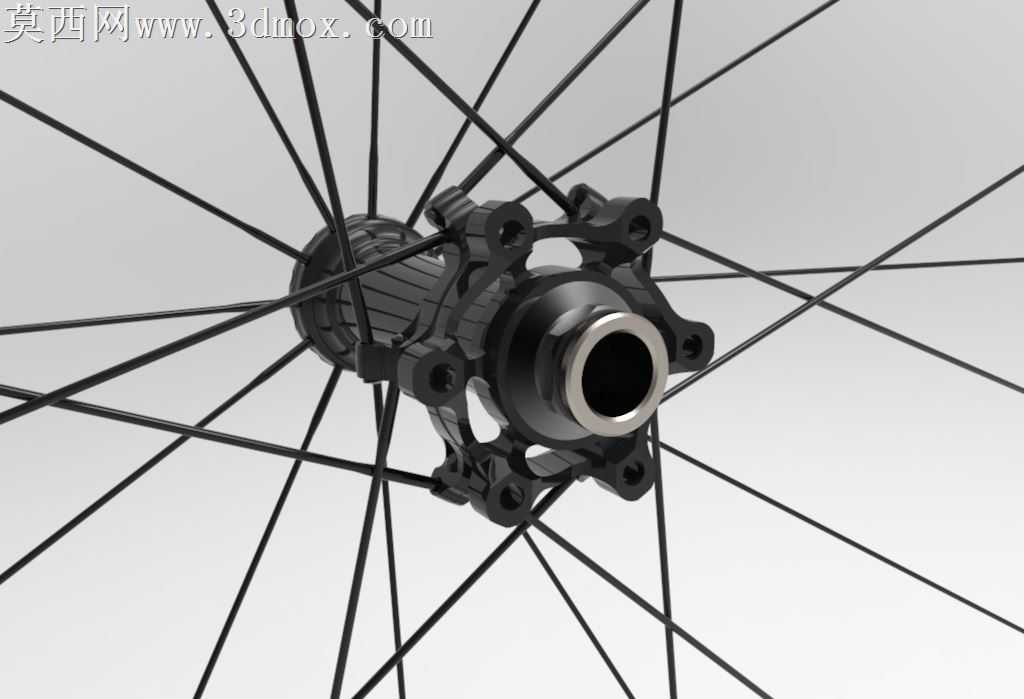

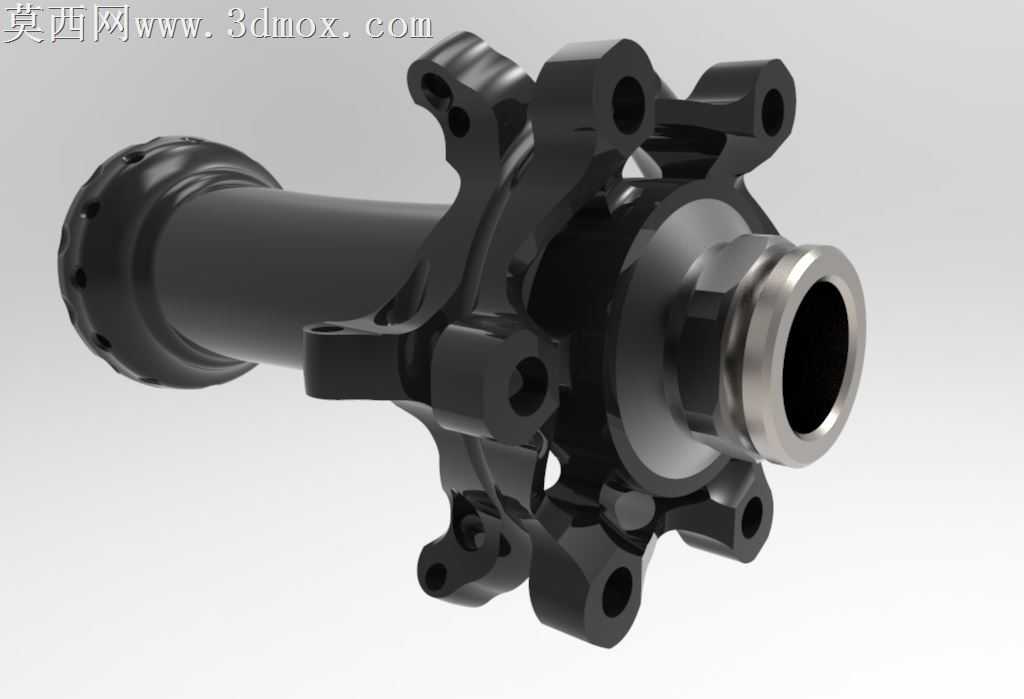

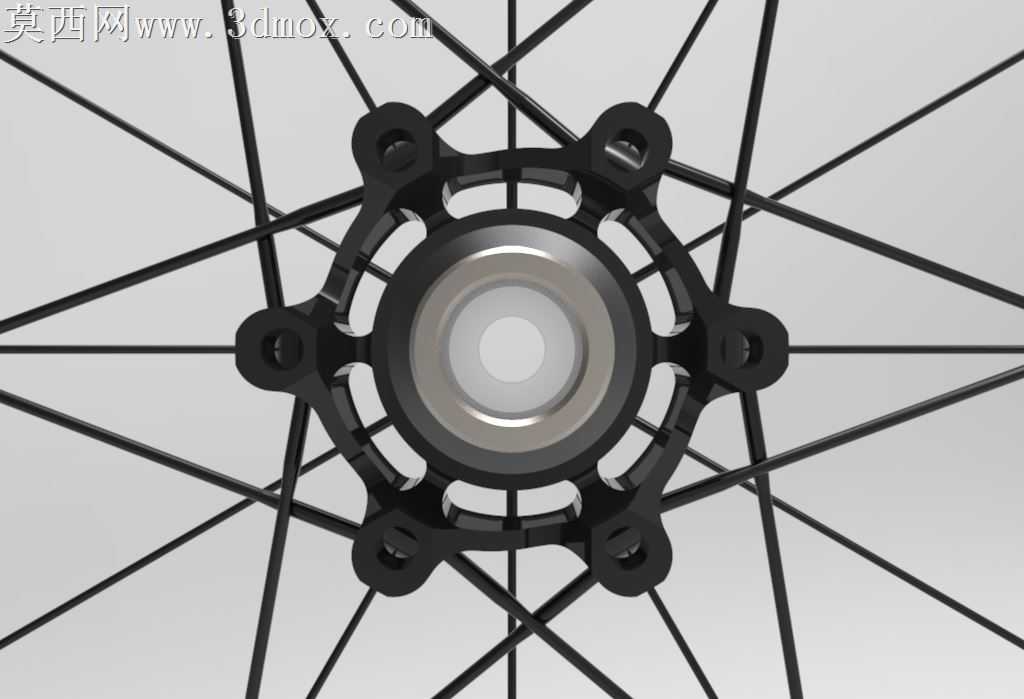

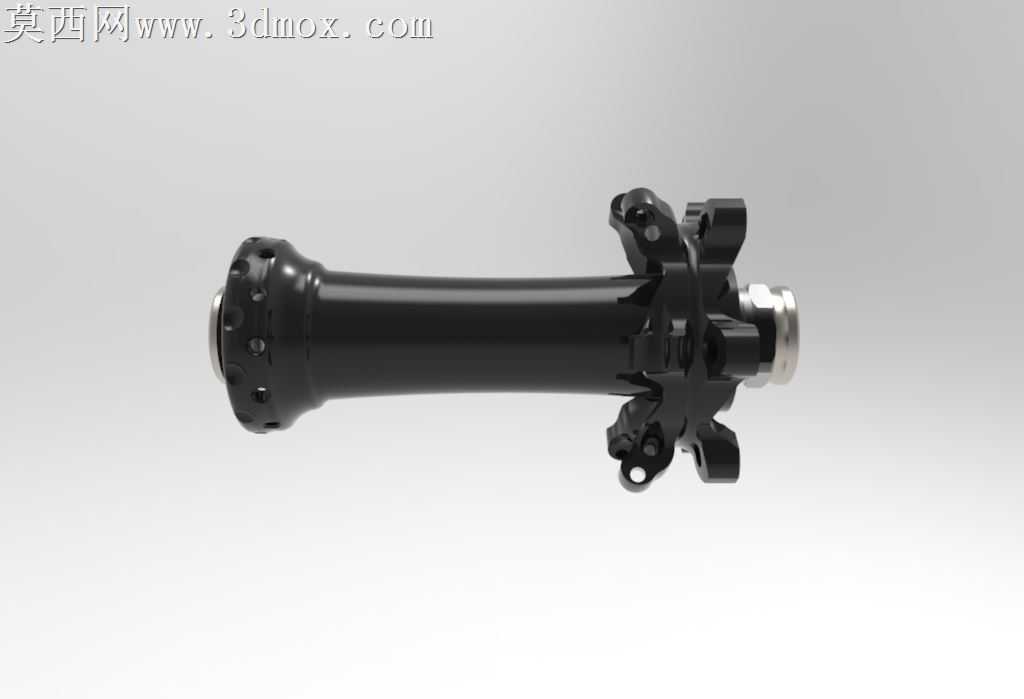

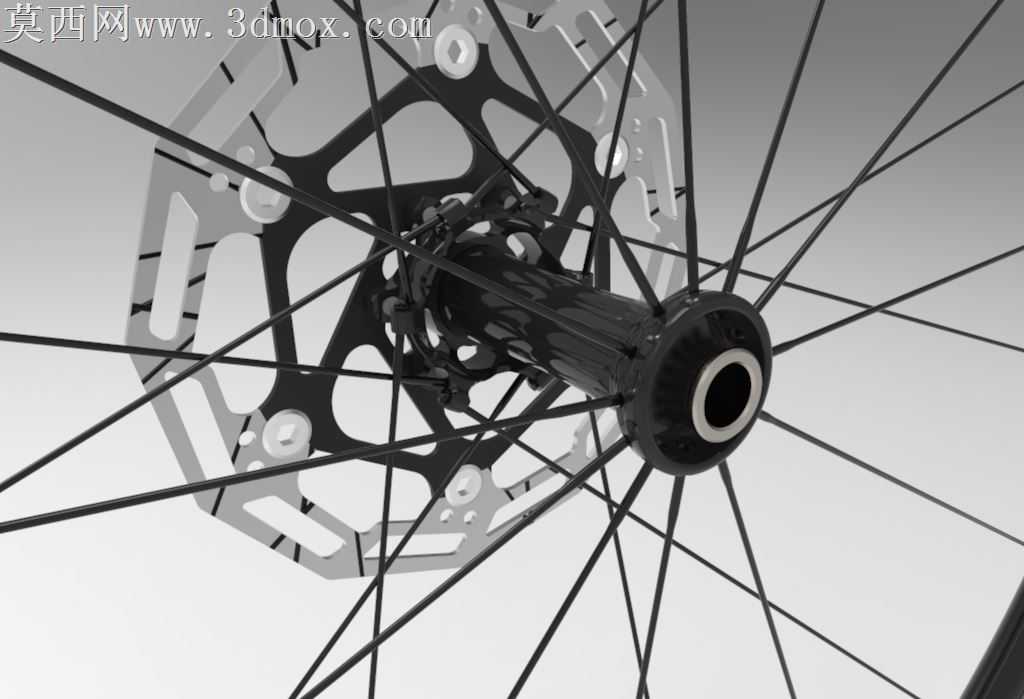

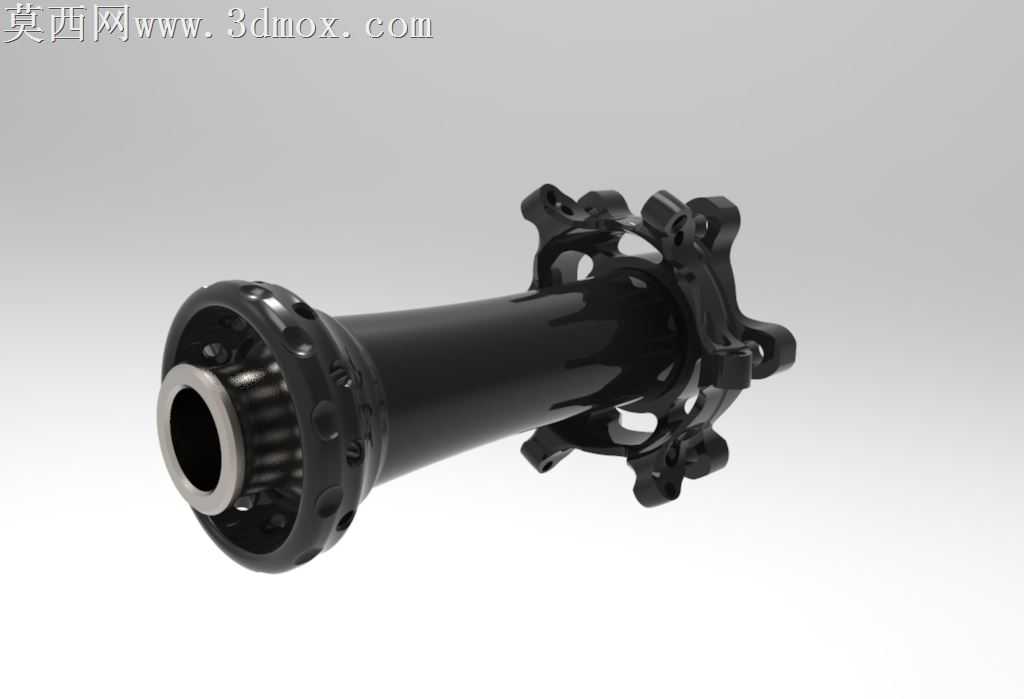

本作品为自行车前轮花鼓的三维建模设计，整体围绕超轻量化的核心设计目标展开，在满足轮组连接、辐条固定、轴承承载的核心功能前提下，尽可能削减非必要结构重量，适配高性能公路自行车的轻量化改装需求。建模阶段采用参数化设计思路，先确定花鼓的轴心基准线，以此为基础构建主体轴身的回转特征，轴身采用变径流线型结构，中部做收窄处理，两端法兰盘位置根据辐条编法的受力需求做加厚过渡，避免应力集中问题。两端的轴档位置严格匹配标准轴承的安装尺寸，保证与常规轮组轴承、快拆结构的兼容性，无需额外改装即可适配多数高性能公路轮组的安装需求。法兰盘上的辐条孔采用错位分布设计，适配Sapim系列辐条的安装角度，每个孔位都做了倒角处理，避免辐条弯折产生应力集中，提升轮组的长期使用疲劳强度。花鼓主体的刹车安装座采用一体化结构设计，将碟刹安装位与花鼓主体做合并建模，摒弃额外加装刹车座的冗余结构，进一步降低整体重量，安装孔位严格匹配国际标准碟刹夹器的安装尺寸，保证刹车安装的同轴度与稳定性。材质设定上，主体结构采用高强度铝合金材质，表面做黑色阳极氧化的材质效果渲染，金属轴心部分采用抛光不锈钢材质，还原真实产品的材质质感，渲染阶段采用工作室柔光环境，突出金属表面的细腻质感与结构轮廓，清晰展现各部分的结构细节。设计过程中反复校核各部分的壁厚，在保证结构强度的前提下尽可能削减多余材料，轴身内部做中空处理，在不降低抗扭、抗弯强度的前提下最大化减重效果，整体结构兼顾轻量化与结构可靠性，可直接用于轮组改装的结构验证、产品开模前的结构校核，也可作为自行车配件设计的参考案例，帮助设计者理解高性能花鼓的结构设计逻辑与轻量化实现思路。
