工业用螺旋送料输送机三维结构设计

项目分类:输送机 发布时间:2020-06-20 ID:115591
  • 工业用螺旋送料输送机三维结构设计
  • 工业用螺旋送料输送机三维结构设计
  • 工业用螺旋送料输送机三维结构设计

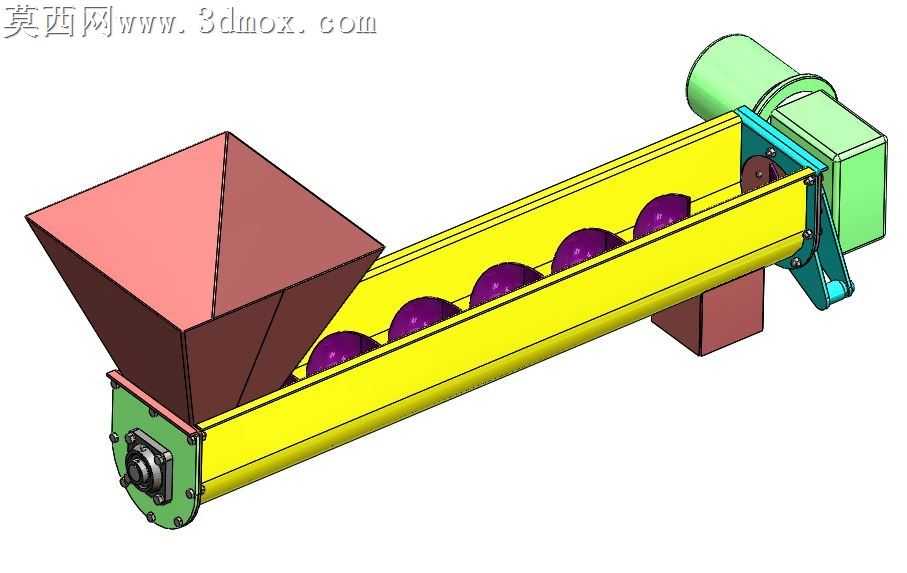

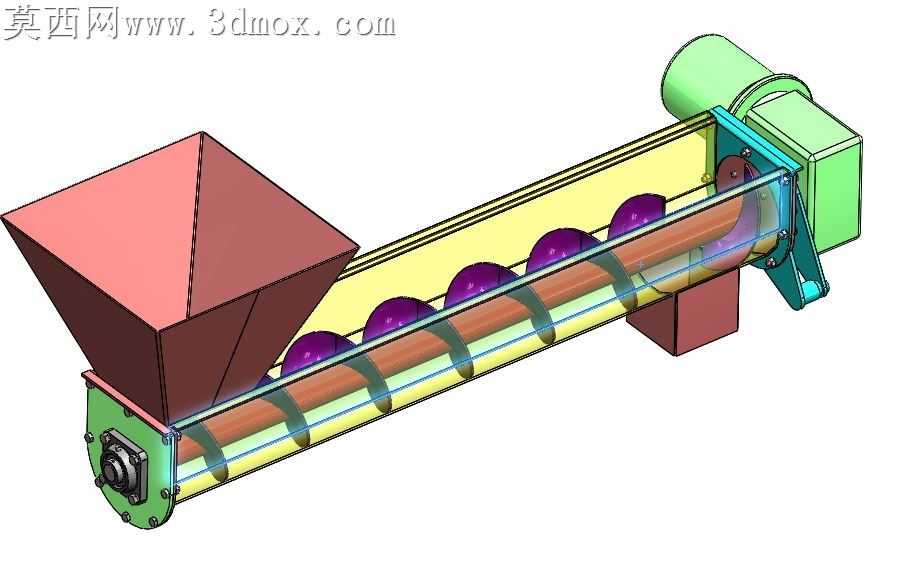

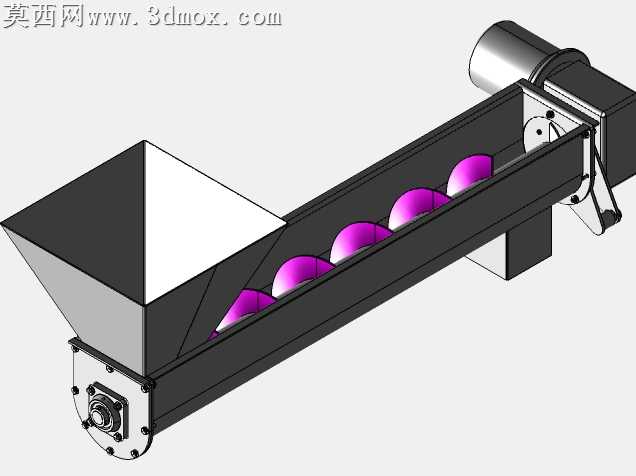

这次做螺旋输送机的建模,是从装配逻辑视角切入的,最开始画料斗的时候没多想,直接按常规方锥斗拉了个斜壁,后来对照螺旋叶片的进料覆盖范围才发现,料斗下口如果做等宽直边,物料落到螺旋槽两端的时候会有死角,堆料久了容易卡叶片,干脆把料斗下口顺着螺旋槽的长度方向做了收窄,两侧壁的倾斜角度特意调到比物料安息角大5度,保证散料能顺着壁面滑到螺旋叶片的有效推送区间,不会在边角积料。槽体部分一开始想做整根圆管,后来考虑到实际加工里长圆管的同轴度不好保证,而且后期清理残料特别麻烦,改成了U型开口槽加侧边法兰的结构,槽体两端的端板安装位特意留了轴承座的沉孔,沉孔的同轴度是在装配体里直接参考螺旋轴的轴线做的,避免单独画零件的时候出现基准偏移,装的时候轴承卡涩。螺旋叶片的建模没直接用扫描凸台,因为等螺距的叶片在靠近出料端的时候,推送力会随着物料填充率变化出现波动,特意把靠近出料口的最后两段螺距收小了12%,让物料在推送末端能有个压实的过程,减少出料口的扬尘,叶片和槽体内壁的间隙留了2mm,既不会因为间隙太大漏料,也不会因为加工变形导致叶片刮蹭槽壁。驱动端的安装座一开始是直接焊在槽体端板上的,后来做装配干涉检查的时候发现,电机和减速机的重量全压在端板上,长时间运行端板容易变形,干脆在驱动端下方加了个三角形的支撑肋,肋板的安装面和槽体底部的支撑脚做在同一个基准面上,保证整机放置的时候受力均匀。材质调试的时候,槽体和料斗用了哑光的工业漆质感,料斗做了偏红棕的耐磨漆效果,槽体用明黄色的设备警示色,螺旋叶片特意调了深紫色的耐磨涂层质感,驱动端的电机和减速机用了不同深浅的绿和灰,区分不同的功能部件,渲染的时候特意在槽体内部打了补光,能看清螺旋叶片的排布和间隙,不会被槽体的侧壁挡住内部结构。做装配配合的时候,螺旋轴和两端轴承用了同轴配合加轴向限位,端板和槽体用了面重合加螺栓孔的同轴配合,料斗和槽体的进料口特意做了定位止口,装的时候不用反复对齐位置,直接卡上止口就能拧螺栓。整个模型做下来,没有多余的装饰结构,每个部件的尺寸都是照着实际工业应用的输送需求调的,不管是拿来做实训装配练习,还是参考做实际设备的方案改型,都能直接对应到真实的加工和装配环节,不会出现看着好看但做不出来的结构。
