框架式卧式储运罐150桶结构设计

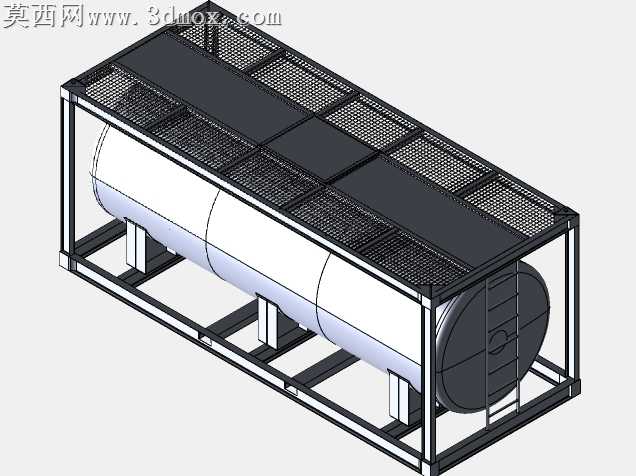

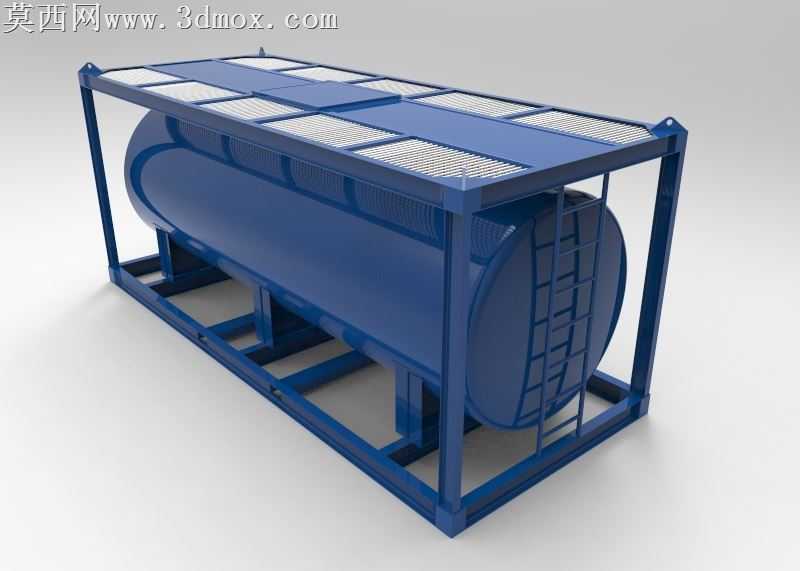

做这个框架式卧式储运罐的建模时，我最先从运输适配的角度切入，毕竟这类罐体大多要跟着集装箱运输网络走，外框架的尺寸直接卡了标准集装箱的内部限界，没有做多余的外凸结构，避免吊装转运时出现磕碰卡滞。一开始画罐体主体的时候，我试过直接用整段圆柱拉伸做筒体，但封头和筒体衔接的位置总是出现曲率断层，后来改用旋转凸台先做出两端的椭圆封头，再和中间的筒体做曲率连续的合并，衔接处的圆角特意做了渐变处理，靠近框架支撑位的圆角半径稍大，分散承重时的应力集中，不会出现局部应力过大导致的结构失效。外框架的建模没做花哨的造型，全部用标准矩形钢管拼接，一开始想把底部的支撑梁做等距排布，后来对照实际罐体的承重分布，把靠近封头的两根支撑梁往内侧挪了120mm，刚好托住筒体和封头衔接的受力加强区，避免空罐吊装时筒体出现椭圆形变。顶部的走台板一开始想做整面的防滑钢板，后来考虑到罐体顶部需要预留检修口和呼吸阀的安装位，就把走台拆成了四块格栅板，中间留出操作空间，格栅的镂空比例也做了调整，既保证人员行走时的摩擦力，又能减少顶部积灰积水，还能降低整体自重。侧面的爬梯我没直接贴在罐体上，而是留了30mm的间隙固定在侧框架上，避免爬梯的振动直接传导到罐体焊缝，爬梯的踏步做了内凹的防滑纹，每级踏步的间距卡了人体工程学的300mm，上下检修的时候不会踩空。材质调试的时候，罐体和框架统一用了工业深蓝的金属漆，特意给框架的棱角处加了轻微的磨损做旧效果，更符合工业设备的真实使用状态，渲染的时候打了侧上方的柔光，把筒体的曲面弧度和框架的硬朗棱线做光影区分，不会让整个模型糊成一团。顶部格栅的镂空处做了透光处理，光线透过去在罐体上投下条状阴影，能更直观地体现格栅的通透感。装配逻辑上，我把整个模型拆成了筒体总成、外框架、顶部走台、侧爬梯四个子装配体，每个子装配体的配合都用了完全定位，框架和筒体的接触位加了虚拟的橡胶垫限位，还原实际安装时的缓冲结构，不会出现硬接触的装配错误。这个模型的实用点在于完全对标实际储运罐的生产尺寸，不管是做储运方案的可视化演示，还是做结构受力的仿真前置建模，都能直接调取使用，不用再反复调整结构比例，框架的模块化设计也方便后续根据不同容积的罐体快速改型，只要调整筒体长度和对应框架的梁距，就能衍生出不同容量的同系列储罐模型。
