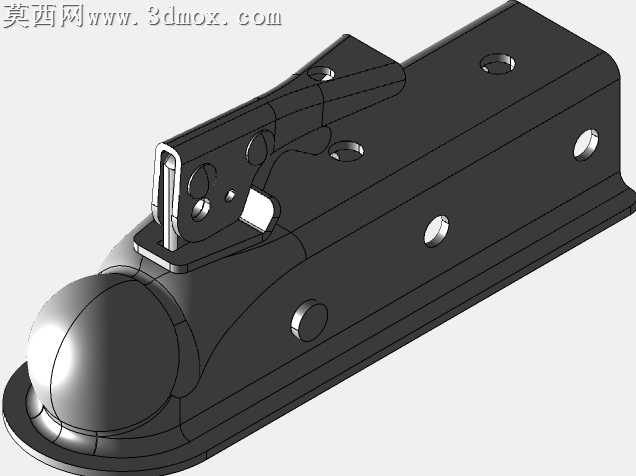

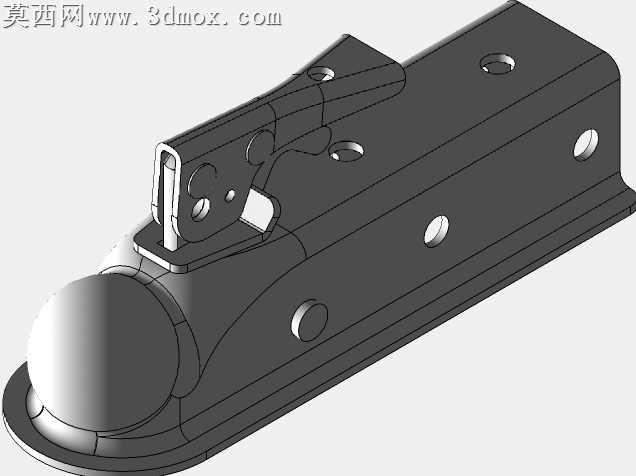

北美拖车用2英寸挂接球连接器结构设计

做这个挂接球连接器建模的时候，最先卡壳的是前端球头和基座衔接的过渡曲面，一开始直接用旋转凸台做球头再和基座做布尔合并，出来的棱线太生硬，实际冲压或者铸造成型的时候根本没法脱模，后来把球头根部的衔接面拆成三段G2连续的放样曲面，顺着基座侧面的弧度慢慢收，既保留了球头和拖车球座配合的标准球面尺寸，又让衔接处没有突兀的折角，后期做渲染的时候光影顺着曲面走也不会出现奇怪的断层。

基座上的安装孔位没随便打，对照北美拖车挂接的通用安装间距，把三个长圆形调节孔和两个圆形定位孔的位置反复调了三次，长圆孔留了3毫米的调节余量，就算实际安装的时候车架上的孔位有小偏差也能装得上，孔边都做了0.8毫米的倒角，一来是避免应力集中，二来加工的时候不会留下锋利的毛边。侧面的锁止机构是整个模型最费心思的部分，一开始把锁舌做成整块的实体，装配的时候发现和球头卡槽的干涉量太大，扳动扳手的时候根本转不动，后来把锁舌的接触面做了1.5度的拔模斜度，转轴孔和销轴之间留了0.1毫米的间隙配合，扳手和锁舌联动的卡槽位置也微调了2毫米，现在模拟扳动的时候，锁舌能顺畅卡进球头的环形槽里，不会出现卡滞或者锁不紧的情况。

材质上选了喷塑哑光黑的碳钢材质，调试光影的时候特意把粗糙度调到0.6，金属反光度压到30%，不会像亮面金属那样反光太假，安装孔的内壁做了轻微的切削纹理，还原实际机加工的质感。整个模型没做多余的装饰结构，所有的凸起和凹槽都是有实际功能的，比如基座侧面的圆形凹坑是铸造时候的工艺定位点，扳手处的镂空是为了减轻整体重量，同时扳动的时候有足够的施力空间，不会硌手。建模全程用SolidWorks2016完成，所有特征都是可编辑的参数化特征，要是后续需要改尺寸适配不同吨位的拖车，直接改对应参数就能重生模型，不用重新画。
