山地车螺旋弹簧式避震阻尼部件

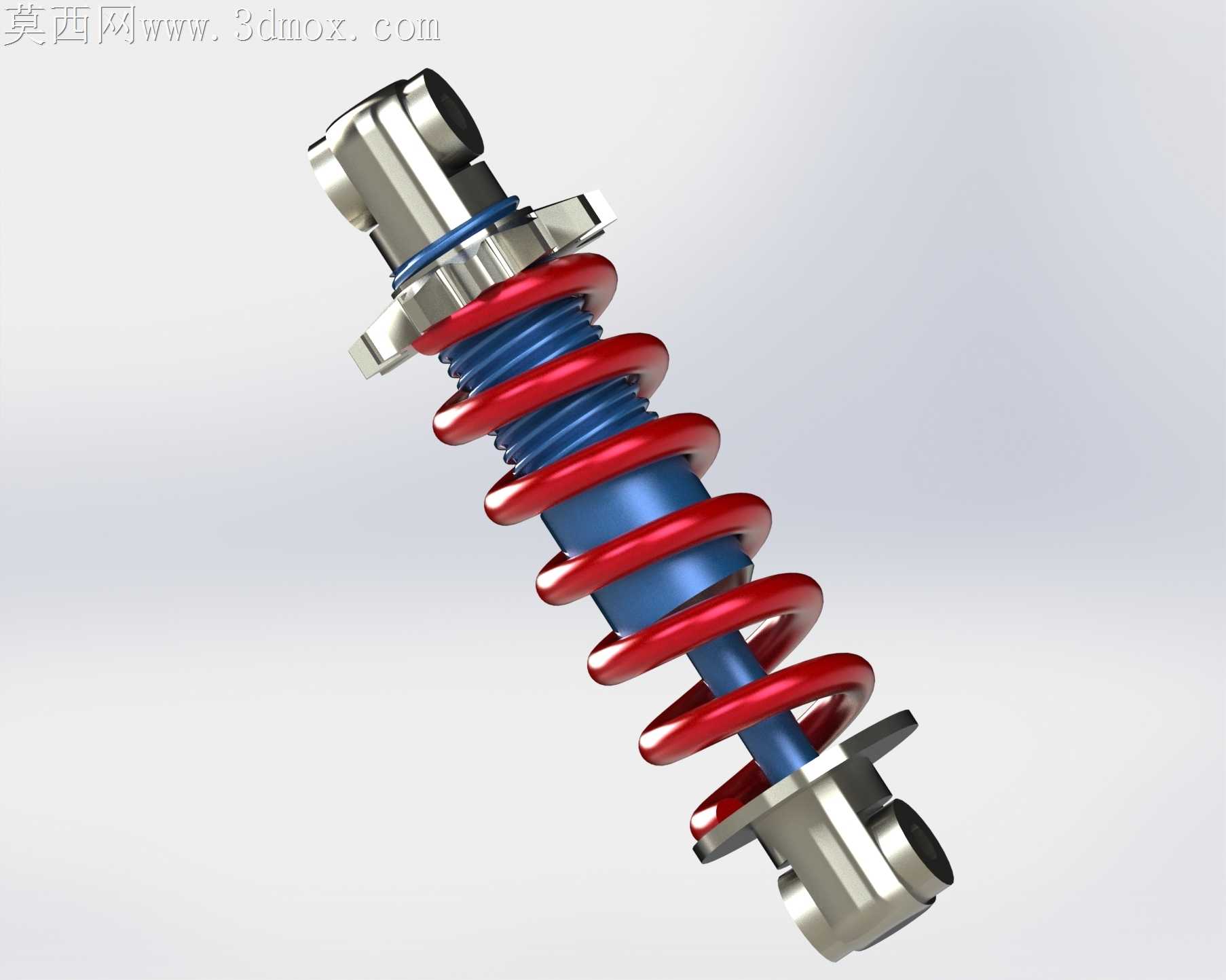

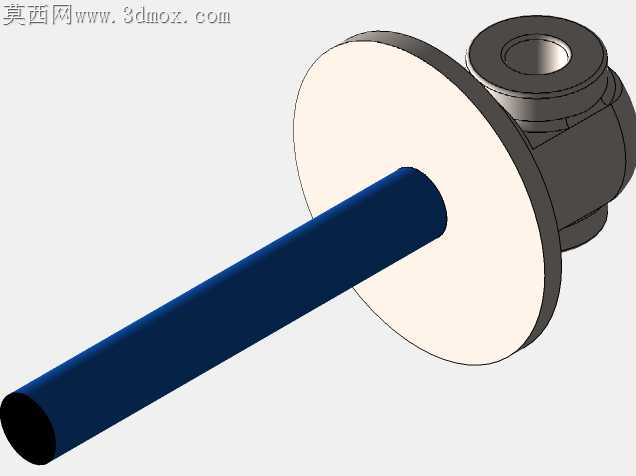

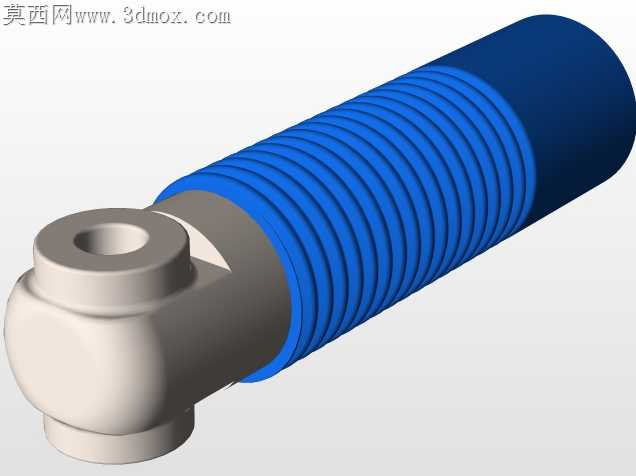

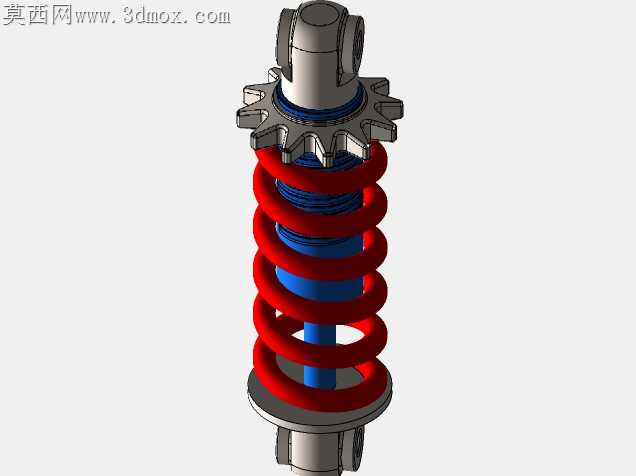

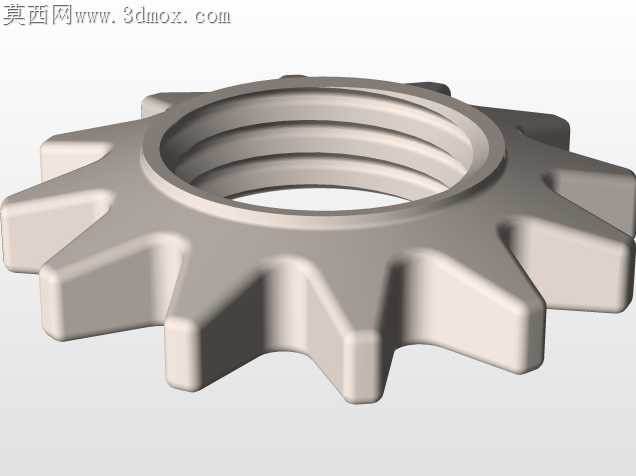

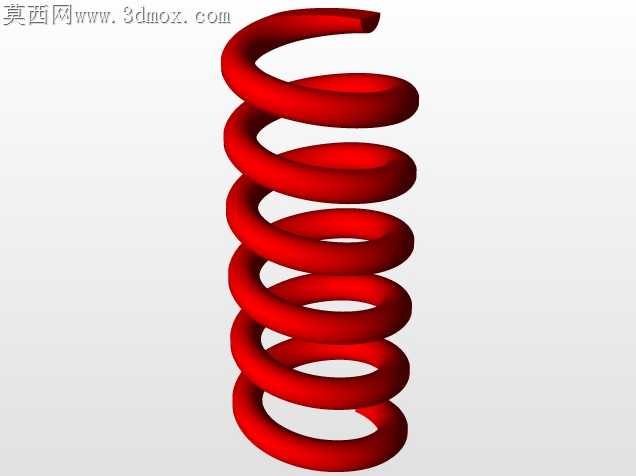

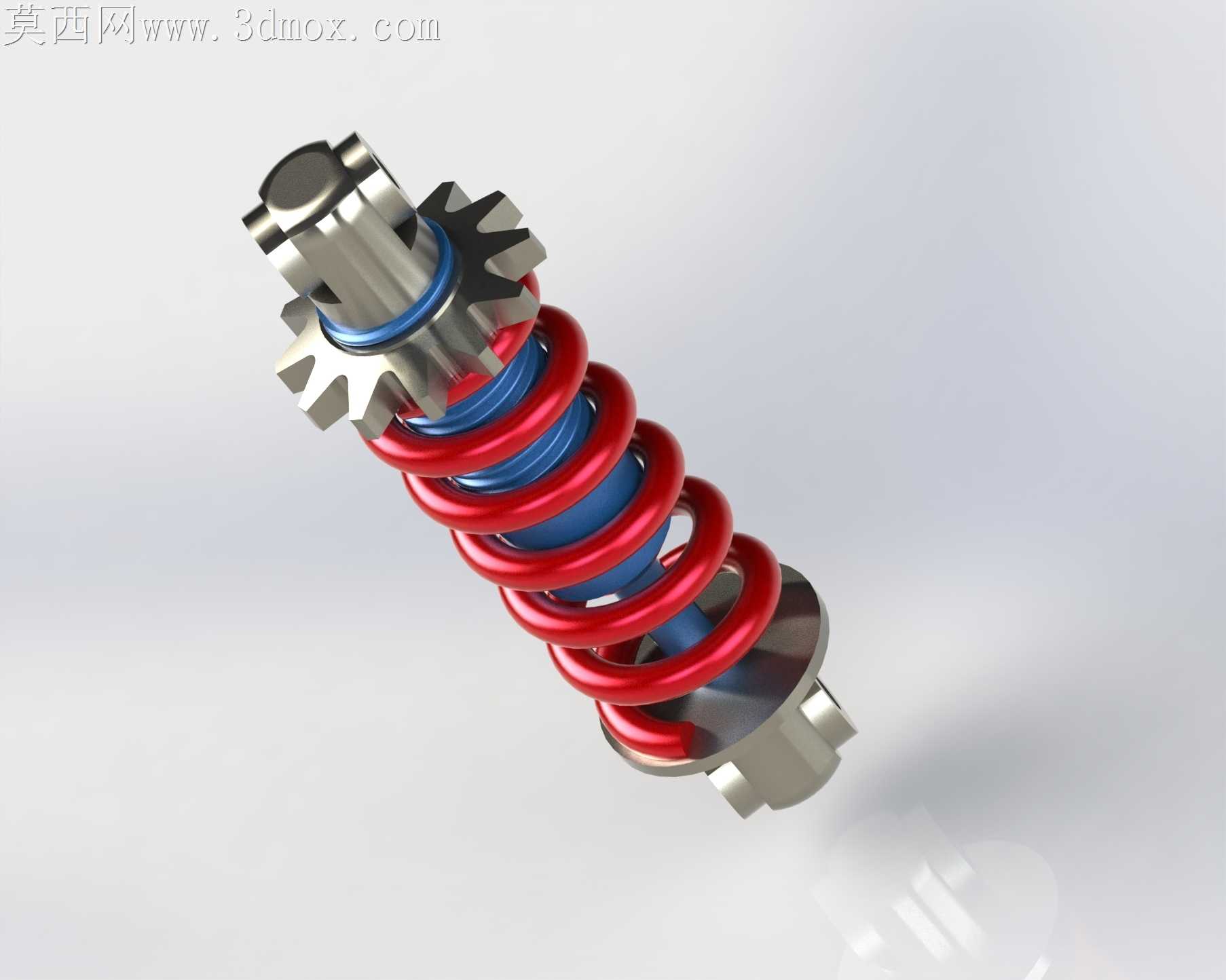

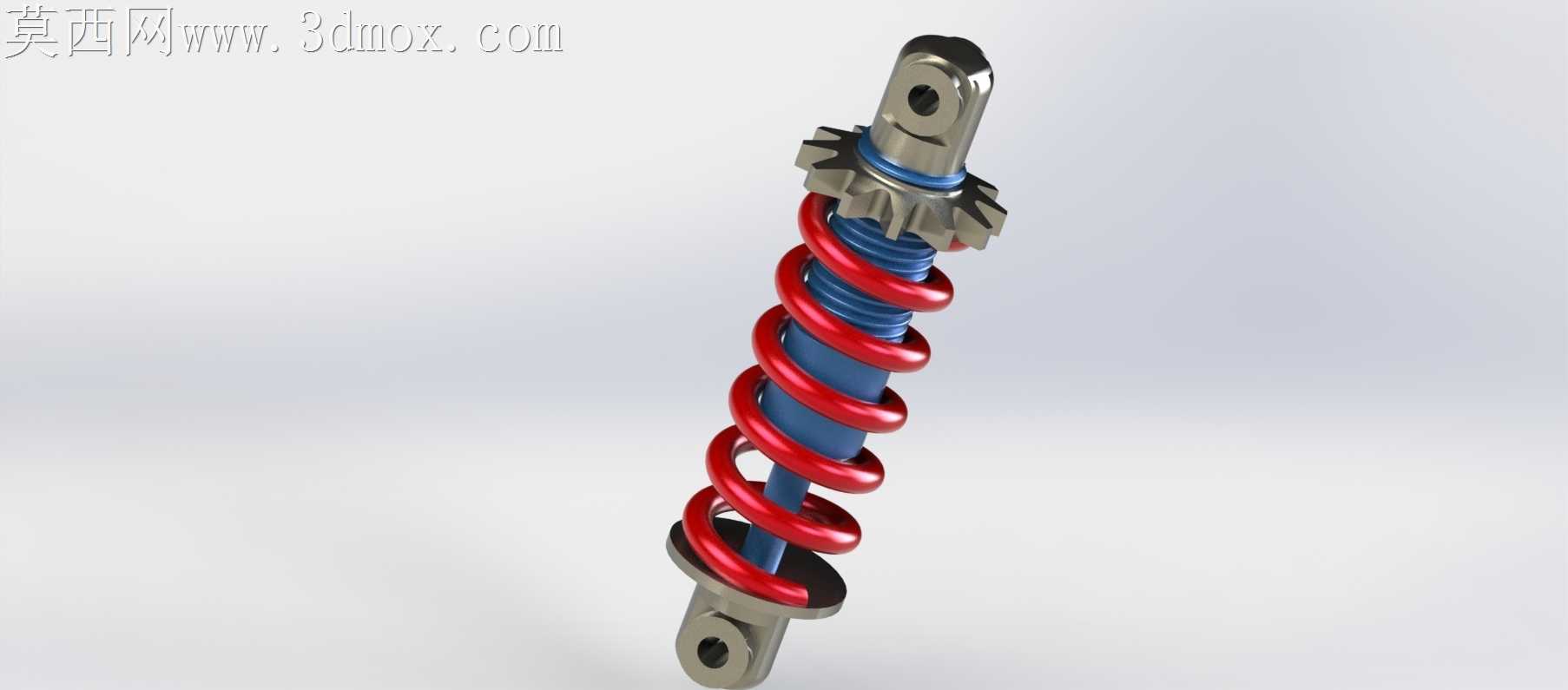

山地车在非铺装路面冲山、过连续颠簸路段时，减震器的侧向受力偏移是最容易被忽略的失效诱因，这款避震结构在设计时特意把弹簧上下端的限位挡圈做了1.2°的微锥面贴合处理，避免弹簧在大行程压缩时出现径向窜动刮蹭内筒壁的问题。很多入门级避震的上下吊耳安装孔位只做了光孔直切，实际装车后衬套在反复扭转中会出现偏磨，这款模型里的吊耳孔特意做了0.3mm的沉台倒角，给橡胶衬套预留了形变让位空间，哪怕车架安装座存在小范围的焊接公差，也能保证衬套均匀受力，不会出现单侧过早开裂的情况。弹簧的螺距并非等距设计，靠近上端调节齿圈的三圈螺距比下端小0.8mm，这样在小震动过滤时前段弹簧刚度更低，能细碎过滤路面碎石带来的高频震动，大冲击触底时后段密圈弹簧并圈后刚度陡增，不会出现打底硬撞的生硬感。上端的预载调节齿圈做了12等分的棘齿结构，齿尖做了R0.5的圆角处理，调节时不会因为手上沾了泥水打滑刮手，齿圈和内筒的配合间隙留了0.15mm，既不会因为进了泥沙卡死，也不会因为间隙过大出现调节旷量。内筒外壁和弹簧接触的位置没有做多余的涂层凸起，避免长期压缩摩擦磨破弹簧表面的喷塑层，下端的活塞密封槽做了双道密封圈的让位结构，两道密封圈之间留了0.2mm的储油间隙，哪怕长时间高频压缩，也不会因为油封干磨出现漏油问题。很多同类型结构在渲染时会把弹簧做的过于光亮，忽略了实际弹簧表面是喷塑磨砂质感，这款模型里弹簧的红色材质特意调了低反光的磨砂质感，金属内筒做了微拉丝的金属纹理，吊耳的铸钢部分保留了细微的铸造颗粒感，和实际量产部件的视觉质感完全匹配。装配时弹簧的预压量设定在总行程的10%，既不会因为预压过小出现骑行时弹簧松动异响，也不会因为预压过大损失有效避震行程，上下吊耳的安装轴线平行度公差控制在0.1mm以内，避免装车后出现别劲的情况，导致减震动作卡滞。
