UCF208方形外球面带座轴承三维设计

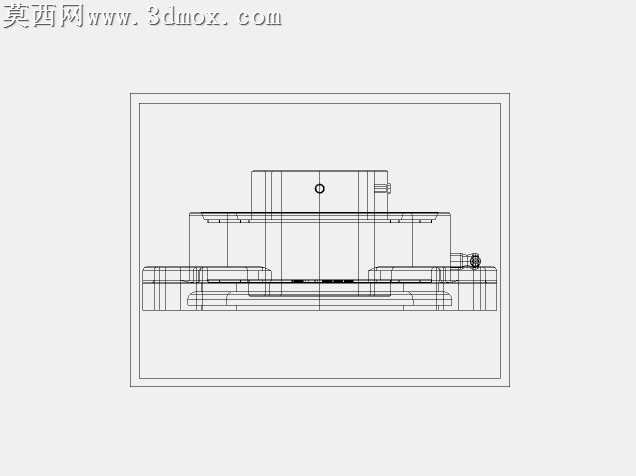

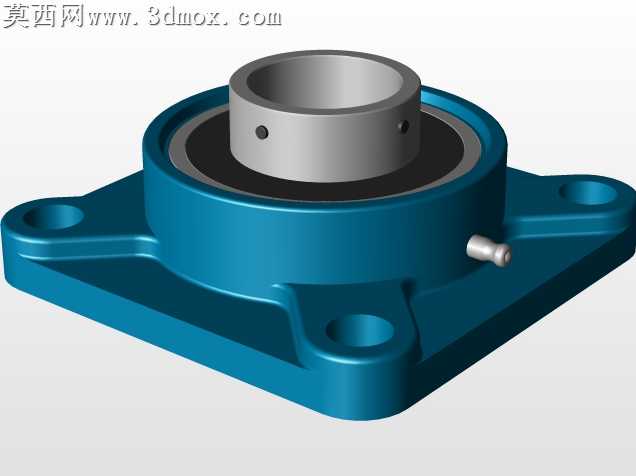

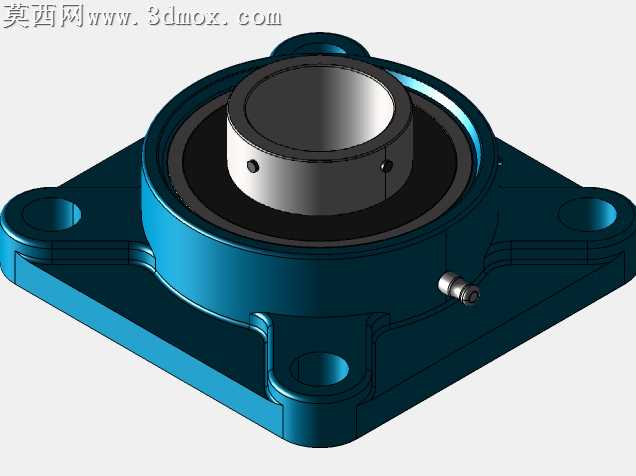

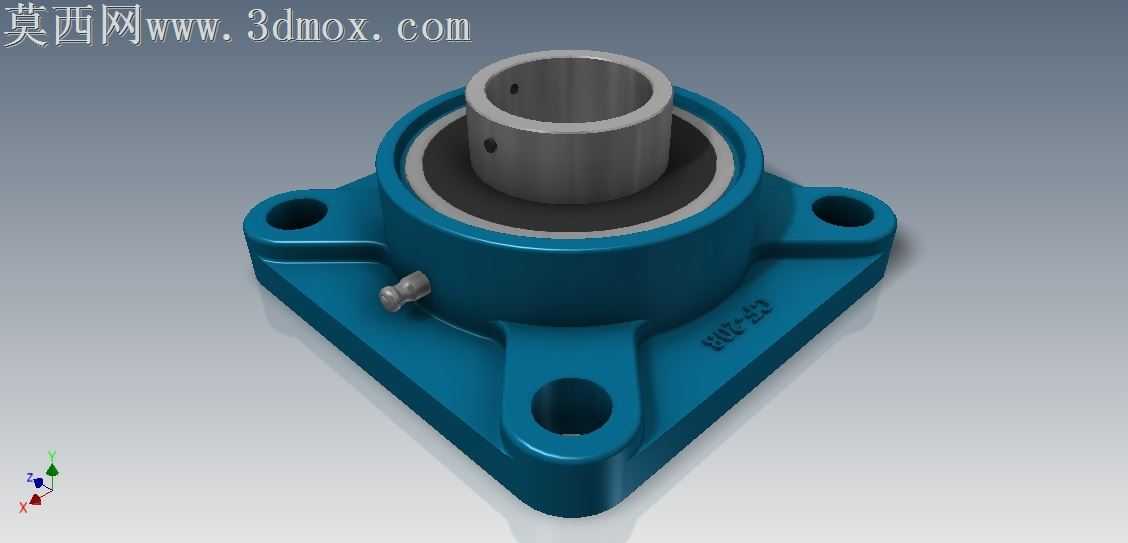

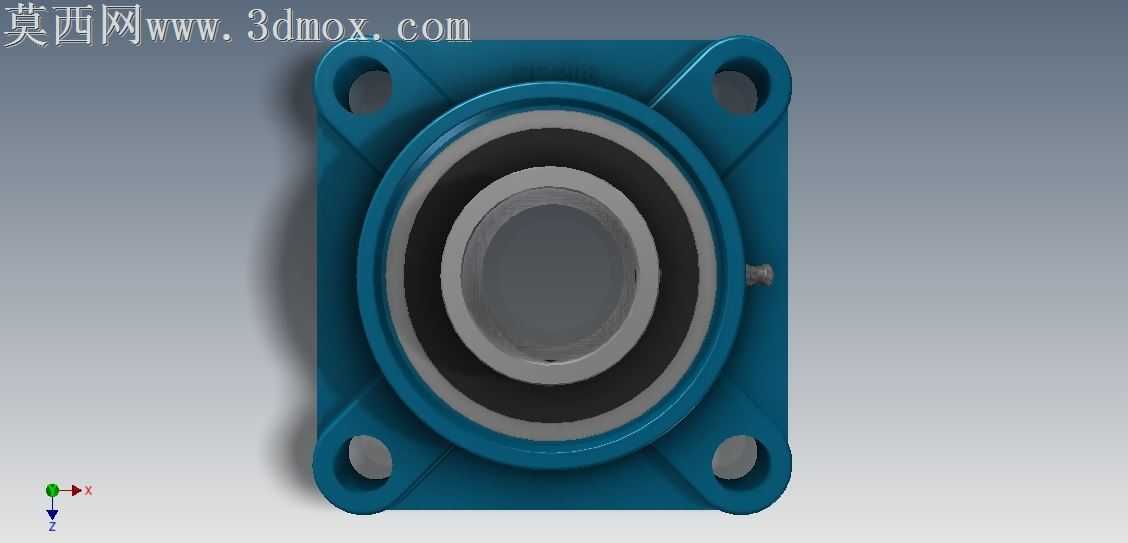

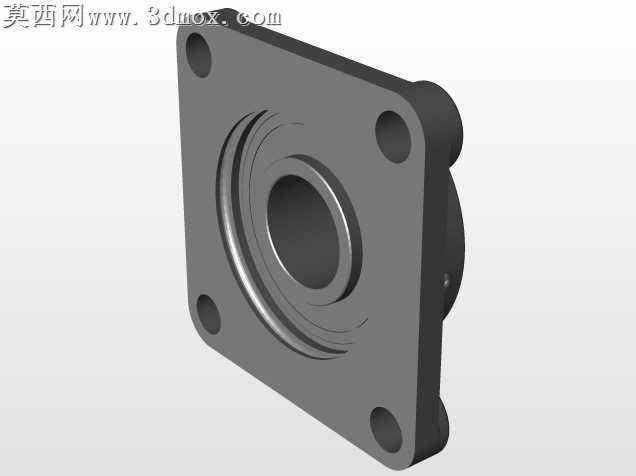

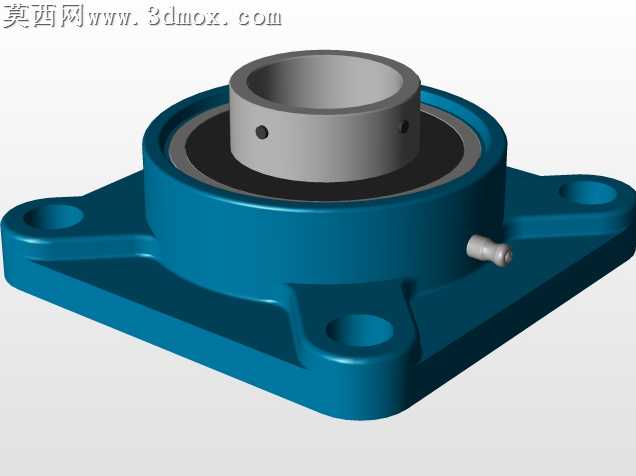

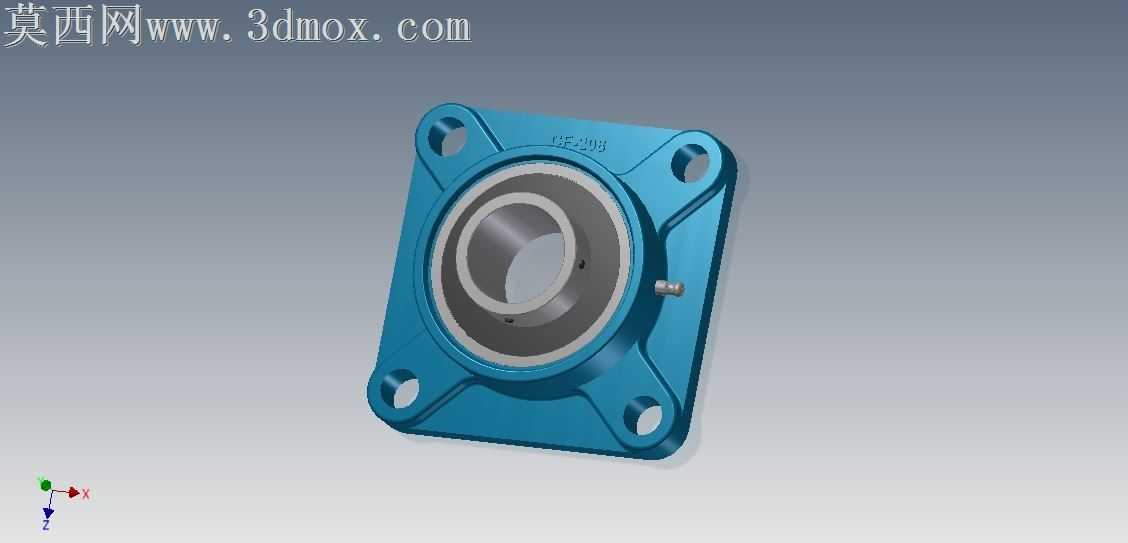

做这个UCF208带座轴承的建模时，我是从装配逻辑视角切入的，毕竟这类标准传动件最核心的就是装上去之后的配合精度，不能光看着像，得真的能对应实际安装使用的需求。最开始画轴承座主体的时候，没急着拉凸台切孔，先把四个安装孔的中心距卡死，毕竟实际装机的时候这四个孔是要穿M14螺栓锁在设备机架上的，孔位差个零点几毫米现场就装不上，特意把安装孔做了带沉孔的结构，沉孔深度刚好能盖住M14内六角螺栓的头部，不会凸出来刮到旁边的传动部件。座体和外球面轴承配合的内孔是整个建模的核心，没直接做光滑直孔，特意留了和轴承外圈球面匹配的弧面配合区，这里一开始没把控好弧度，试渲染的时候发现轴承放进去会有缝隙，反复调整了三次球面曲率，才做到轴承外圈能在座孔里小角度调心，刚好对应这类带座轴承补偿轴安装误差的实际功能。座体四个角的安装耳位置，一开始做的是直角过渡，后来想到实际铸造的时候直角位容易出现应力集中开裂，就把所有转角都倒了均匀的铸造圆角，连安装孔周围的加强筋都做了渐变厚度处理，从座体中心往安装耳方向慢慢变薄，既不会浪费材料增加重量，又能保证螺栓锁紧的时候座体不会因为应力不均变形。那个顶在轴上的固定螺钉也没随便放个圆柱凑数，特意做了内六角的驱动槽，螺钉端部做了凹坑造型，刚好能卡在轴的定位坑里面，锁死之后不会因为轴转动松脱。调材质的时候，座体选了喷塑蓝的铸铁质感，特意把表面粗糙度调得略高一点，不会像塑料件那样发飘，轴承部分做了轴承钢的金属质感，滚动体位置加了微弱的反光，能看出来内部的结构层次，光影调试的时候特意在安装孔位置打了弱光，能看清沉孔的深度，不会黑乎乎一片看不出结构。整个模型做下来没加多余的装饰结构，所有特征都是对应实际使用需求来的，不管是拿来做设备装配的配套组件，还是做传动结构的实训演示，都能直接用，不会出现和实物对不上的结构错误，甚至连座体表面铸字的位置都留了对应平面，后续要打标的话直接加字就行，不用再调整曲面。
