UCF206方形带座外球面轴承三维设计

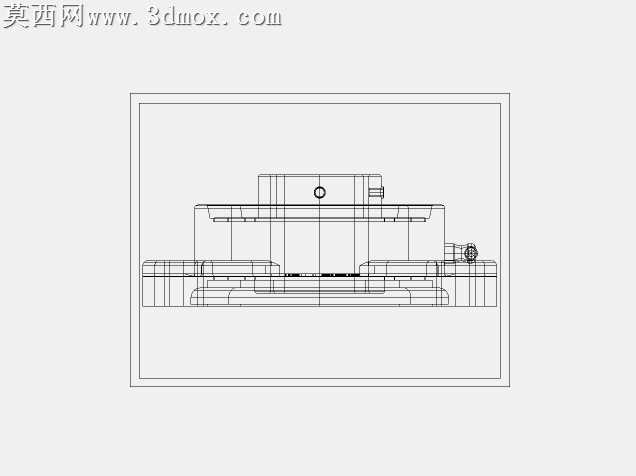

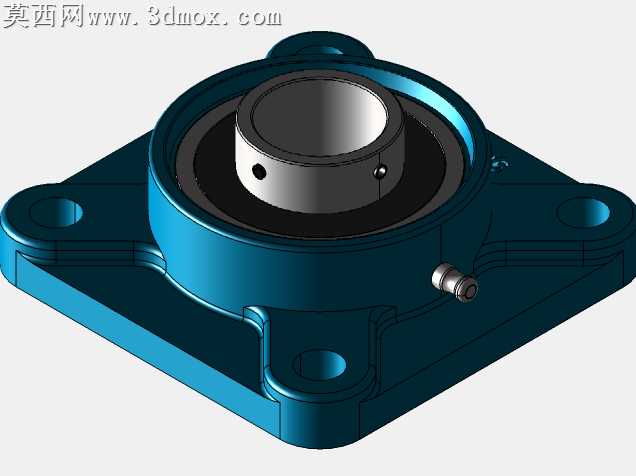

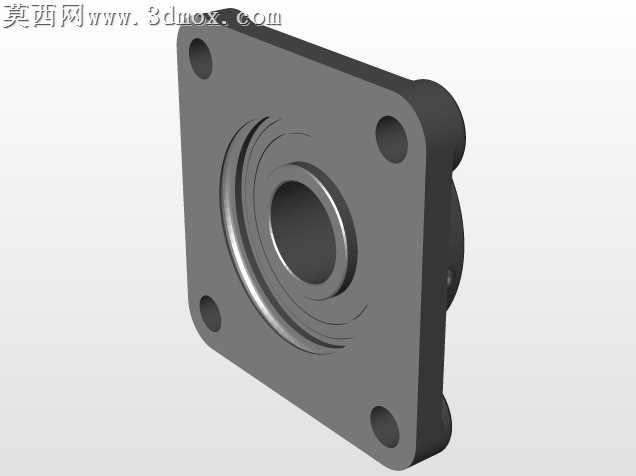

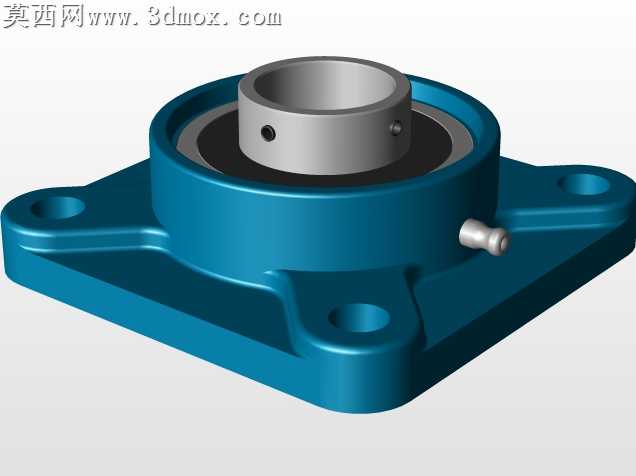

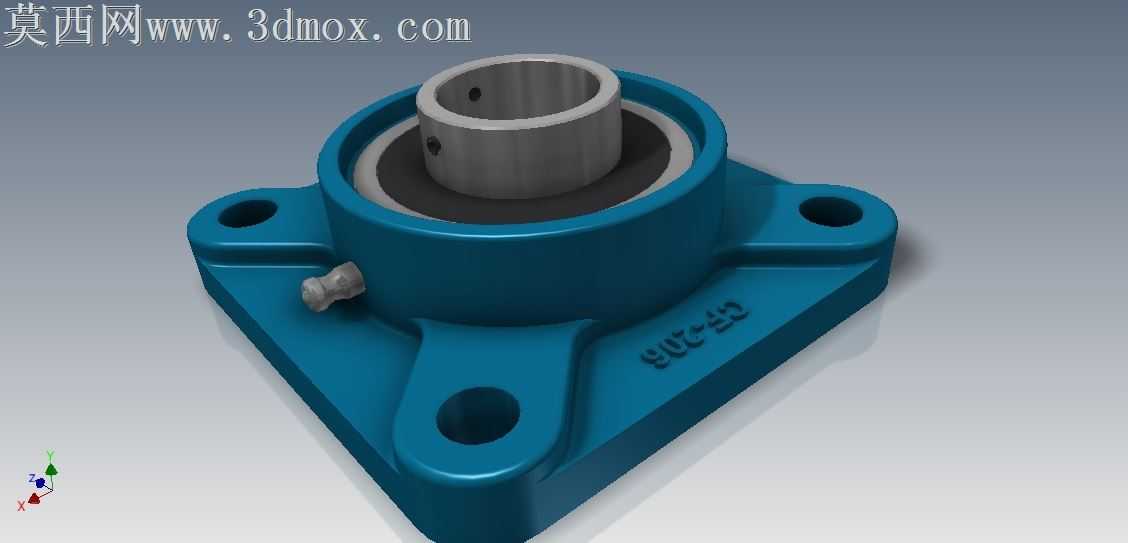

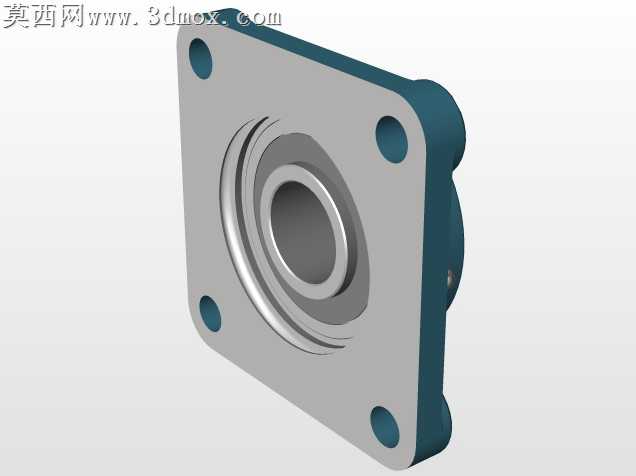

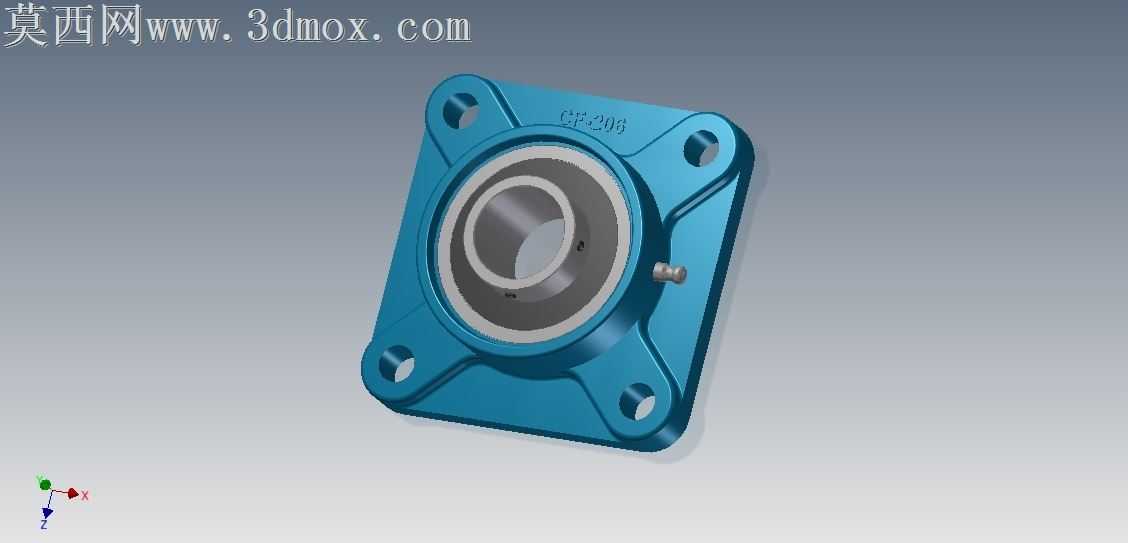

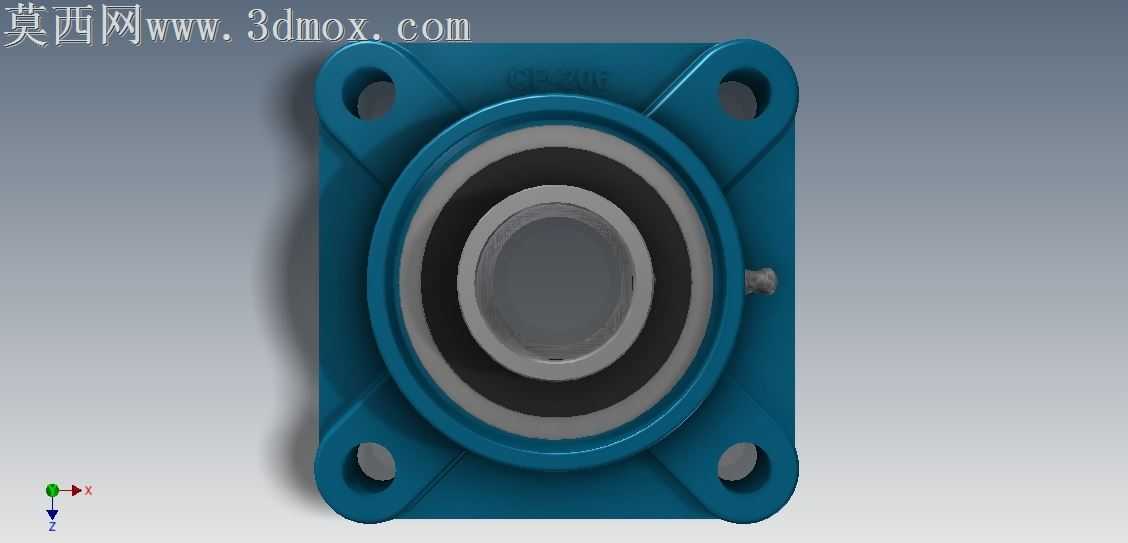

做这个UCF206轴承座模型的时候，我是从加工适配的角度切入的，毕竟这类传动支撑件最终是要落地加工、装到设备上用的，光看着好看没用，得贴合实际铣削、钻孔的工艺逻辑。最开始画底座的时候，没直接拉个方块就完事，四个安装耳的位置特意做了圆弧过渡，不是生硬的直角切边，一方面是实际铸造或者铣加工的时候能减少应力集中，另一方面安装的时候螺栓穿进去，边角不会刮手也不会蹭到相邻的安装面。四个安装孔的位置严格对应30mm轴径的配套安装尺寸，M10螺栓的过孔特意留了合理的间隙，没做的刚好卡着螺栓直径，实际装配的时候能有微调的余量，毕竟现场安装难免有一点点位置偏差。中间装轴承的腔体部分，公差带的建模思路是按过渡配合来的，腔体的止口深度刚好卡住外球面轴承的外圈厚度，不会让轴承装进去之后晃荡，也不会压的太死导致轴承转动卡滞。侧面顶丝的位置特意留了对应的螺纹孔位，建模的时候把顶丝的装配间隙也考虑进去了，顶丝端头的凹坑刚好能卡在轴承内圈的定位槽里，锁轴的时候不会打滑，也不会因为顶的太偏把轴顶出偏移量。曲面处理上没搞花里胡哨的造型，四个安装耳和主体连接的地方做了小R角的顺滑过渡，渲染的时候给主体上了亮蓝色的喷塑材质，特意调了金属漆的颗粒感，不是那种廉价的亮面塑料感，轴承部分用了亮面镀铬的金属材质，钢珠的位置做了细微的反光层次，顶丝用了发黑的金属质感，不同材质的光影区分开之后，一眼就能看清各个部件的功能分区。做这个模型的时候还特意考虑了实际使用的场景，轴承座的底面做了0.02mm的平面度预留建模，实际加工的时候这个面是安装基准面，不能有翘曲，所以建模的时候没在底面加多余的凸台或者纹路，保证整个安装面是完整的平面。中间轴承内圈的孔径严格卡30mm的轴径尺寸，内圈的球面和外圈的配合面做了顺滑的曲面贴合，模拟实际外球面轴承自动调心的功能逻辑，哪怕安装的时候轴有一点点角度偏差，轴承也能自适应调整，不会憋劲。整个模型没有多余的冗余特征，每一个倒角、每一个孔位都是对应实际加工和装配需求做的，不管是拿来做设备装配的配套组件，还是拿来做教学实训的案例，都能直接对应实物的结构，不会出现建模结构和实际零件对不上的问题，拿去做装配模拟的时候，各个配合面的约束都能直接加上，不用再反复调整模型的尺寸公差。
