多接口湿式消防栓工业级三维设计作品

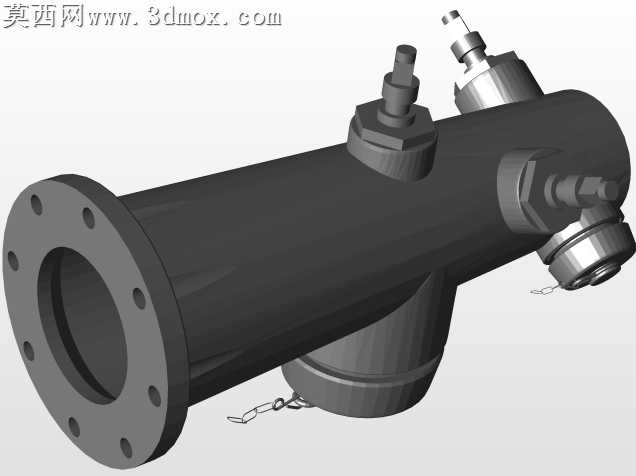

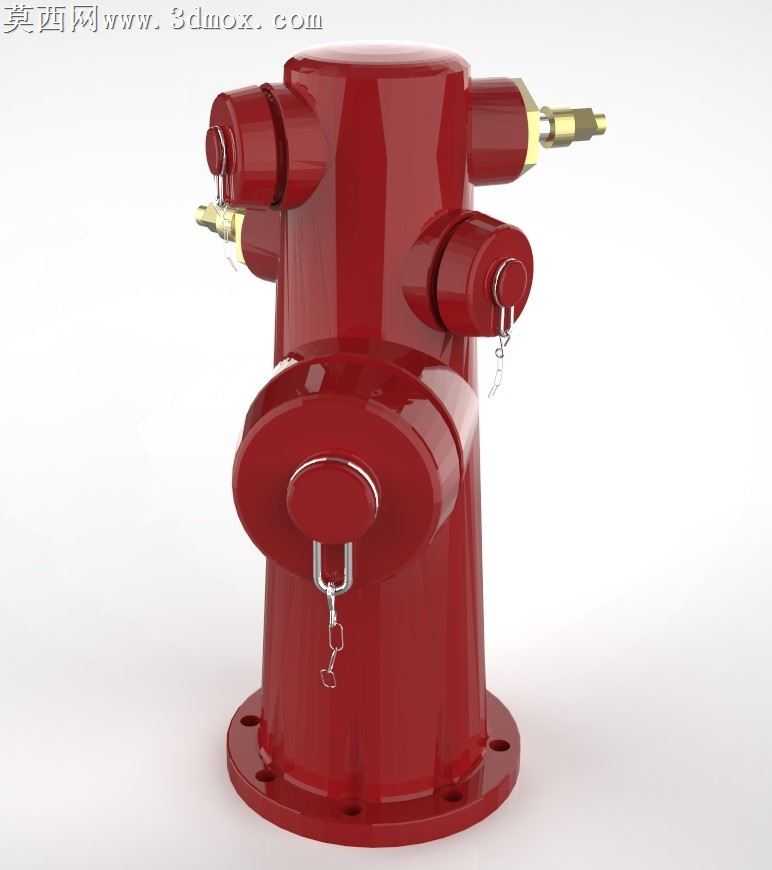

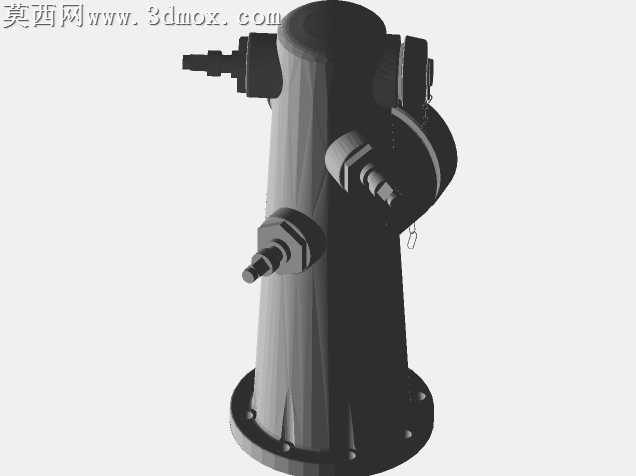

这次做湿式消防栓的三维建模，是从加工适配的角度切入的，毕竟这类消防设施最终要落地生产，建模时的每一处结构取舍都得贴合实际铸造、机加工的工艺要求，不能只追求外观好看。最开始画底座法兰的时候，特意对照了6英寸法兰入口的安装尺寸，法兰盘上的螺栓孔没有直接做简单的通孔，而是把孔口的倒角做了1.5毫米的处理，现实里安装的时候螺栓能更顺畅对位，也能避免铸造飞边影响装配精度，法兰盘和主体筒体衔接的位置，没有做尖锐的直角过渡，留了3毫米的铸造圆角，一来是浇铸的时候能减少应力集中避免铸件开裂，二来后期喷涂防腐涂层的时候，圆角位置不会出现涂料堆积厚薄不均的问题。主体筒体上的几个出水口是建模时花心思最多的部分，不同规格的接口——4/2英寸泵出口、5英寸无螺纹出口还有2-1/2英寸软管出口，没有直接在筒体上硬切出接口凸台，而是先给每个接口做了单独的定位基准面，凸台和筒体的衔接处做了渐变的过渡曲面，要是直接做直角拼接，铸造的时候很容易出现缩孔缺陷，后期做压力测试的时候这些拼接位置也容易成为应力薄弱点。接口上的铜质接头部分，特意把金属接头和铸铁主体的配合段做了0.2毫米的过盈配合公差，接头端部的快插卡扣结构，把卡扣的活动间隙留了0.3毫米，现实里插拔水带的时候不会卡滞，也不会因为间隙太大出现密封不严的问题。顶部和侧部的阀盖堵头，每个堵头上的挂锁吊环没有做成一体结构，而是单独做了小的铰接销轴结构，吊环能绕销轴自由转动，建模的时候特意给销轴和吊环的配合孔留了转动间隙，还在吊环的边缘做了小圆角，避免实际使用的时候挂接水带或者锁具割伤操作人员。防腐涂层的表现也在建模阶段就做了考量，主体铸铁部分的表面粗糙度设置成了适合喷涂的Ra12.5，对应外层的FBE粉末涂层质感，渲染的时候把红色漆面的反光度调到了15%左右，不会太亮显得像塑料，也不会太暗失去消防红的醒目效果，铜质接头部分做了轻微的金属拉丝质感，和红色主体形成材质区分，也能体现出铜件耐磨耐腐蚀的特性。最开始建模的时候本来想把筒体上的加强筋做的更突出一点，后来对照250psi的工作压力要求做了结构强度的模拟推演，发现现有筒体壁厚加上接口位置的局部加厚就完全能满足压力要求，多余的加强筋反而会增加铸造难度和整体重量，就把外凸的加强筋去掉，改成了筒体内部对应接口位置的局部加厚，从外观上看更简洁，也不会增加额外的加工成本。接口处的密封槽结构也做了细节优化，密封槽的边角做了小圆角处理，安装密封圈的时候不会割坏胶圈，槽的深度和宽度严格匹配常用的O型圈尺寸，保证在-10℃到82℃的工作温度区间里，密封件不会因为槽位尺寸不合适出现脱落或者压溃的问题。整个模型做下来，没有加多余的装饰性结构，每一处曲面、每一个配合尺寸都是对着实际生产和使用场景调整的，不管是用来做生产前的结构验证，还是做消防实训的演示模型，都能直接对应到真实产品的结构细节，不会出现和实物脱节的问题。
