Arduino控制教学用多关节机械臂结构

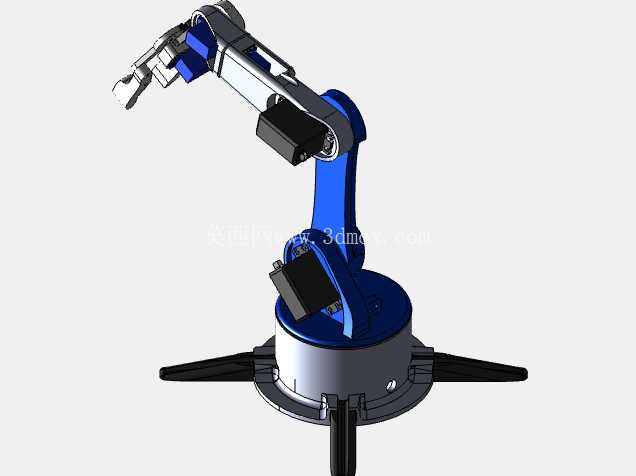

　　这款多关节机械臂的结构设计，核心面向教学实训场景搭建，整体采用关节式串联构型，从底座到末端夹爪共设置四个运动自由度，完全覆盖基础工业机械手的运动逻辑演示需求，可直接用于自动化、机械电子相关专业的运动学原理验证、嵌入式控制开发实训，也可作为小型桌面级搬运执行机构，完成轻量物料的定点转移、分拣动作演示。底座采用三支点支撑结构，三个支撑脚沿圆周120°均匀分布，支撑脚末端做加宽平面处理，无需额外固定即可保证机械臂在最大伸展半径下的整机稳定性，底座内部预留了控制板、舵机驱动线路的排布空间，底座上表面与大臂转动副的连接位置做了加厚凸台设计，抵消大臂俯仰动作产生的倾覆力矩，底座与支撑脚采用一体化构型，减少装配环节的累计误差。

　　大臂、小臂构件均采用等截面薄壁结构设计，在保证结构刚性的前提下尽可能降低运动构件自重，减小关节舵机的负载余量，臂杆内部预留走线槽，所有驱动舵机的连接线可从臂杆内部穿行至底座控制舱，避免机械臂运动过程中线路与外部构件产生剐蹭干涉。关节连接位置均采用标准舵机安装位设计，舵机输出轴与从动臂杆之间通过法兰式连接盘固定，连接盘上设置定位止口，保证舵机输出轴与臂杆转动轴线的同轴度，降低关节转动过程中的径向窜动。

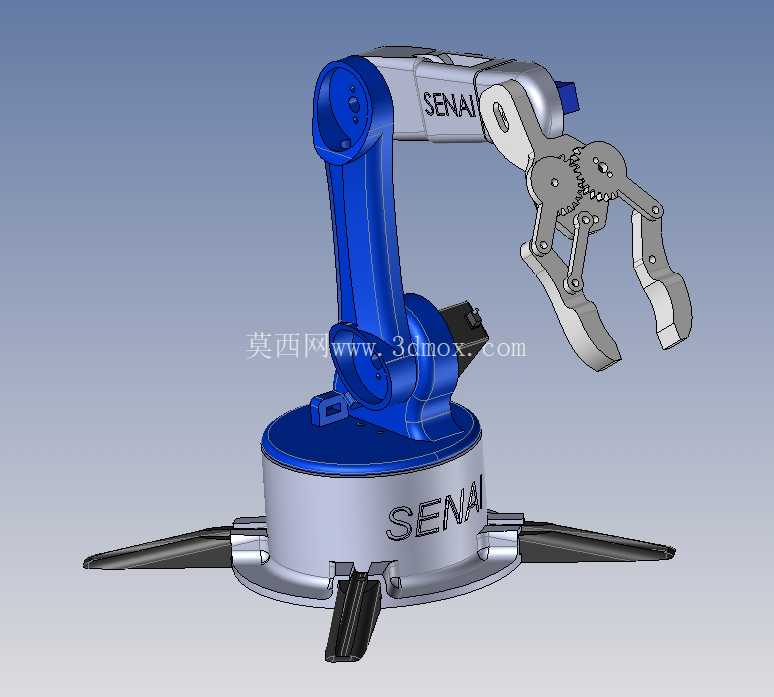

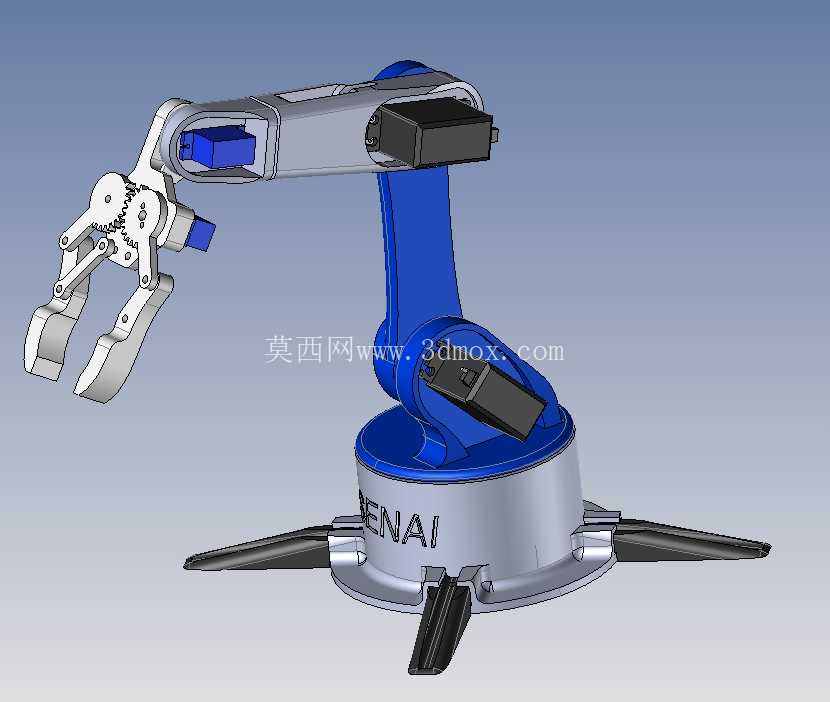

　　末端执行器采用齿轮联动的平行夹爪构型，夹爪的开合动作通过单个舵机驱动齿轮组实现，两个夹指的运动完全同步，夹指内侧做了防滑齿形结构，可稳定夹持规则形状的轻质工件，夹爪与小臂末端的连接位置设置快换接口，可根据实训需求更换吸盘、画笔等不同执行末端，拓展实训场景。从安装边界来看，整机最大伸展半径下的水平覆盖范围可满足桌面级实训台的操作需求，底座最大外径不超过常规实训工位的安装预留尺寸，整机竖直方向的最大抬升高度适配桌面操作的人机工程高度，所有运动关节的转动范围均做了机械限位设计，避免控制程序调试过程中出现关节过转、构件碰撞的问题，臂杆与关节的连接位置均设置了加强筋结构，在3D打印制作的工艺条件下，可承受反复运动带来的结构载荷，不会出现连接位置断裂的问题。

　　设计过程中充分考虑了快速制作与装配的需求，所有非标准构件均适配熔融沉积成型3D打印的工艺要求，构件壁厚、打印支撑角度均符合常规桌面级3D打印机的加工能力，无需特殊加工设备即可完成所有结构件的制作，标准件全部采用通用规格的紧固件、舵机，无需定制特殊配件，装配过程无需复杂工装，按照构件的定位止口即可完成整机拼装，降低教学场景下的制作门槛。在功能实现层面，该结构可完整演示正逆运动学解算、舵机位置闭环控制、多轴联动轨迹规划等核心知识点，学习者可在现有结构基础上，自主修改控制代码实现点位运动、连续轨迹运动等不同动作模式，也可在臂杆上加装传感器拓展视觉分拣、力控夹持等进阶功能，结构本身预留了足够的改装空间，可支撑从基础机械结构认知到复杂控制系统开发的全阶段实训需求。关节处的传动结构全部外露，可直观观察到机械臂运动过程中各构件的相对运动关系，便于学习者理解串联机械手的运动原理，夹爪的齿轮传动结构也做了可视化设计，可直接观察到动力传递过程，相比封闭式结构的工业机械手，更适合教学场景下的原理演示。
