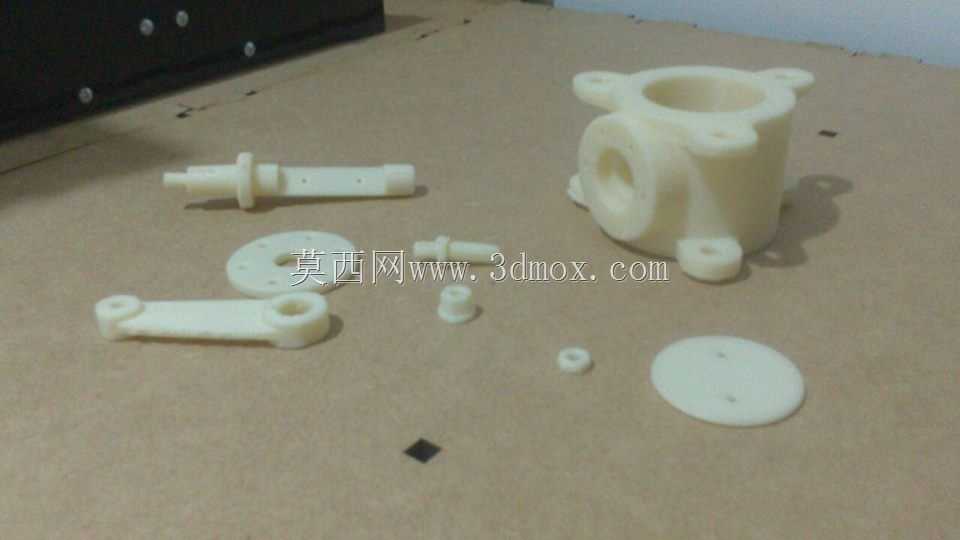

流体控制用多组件瓣膜结构实物样件

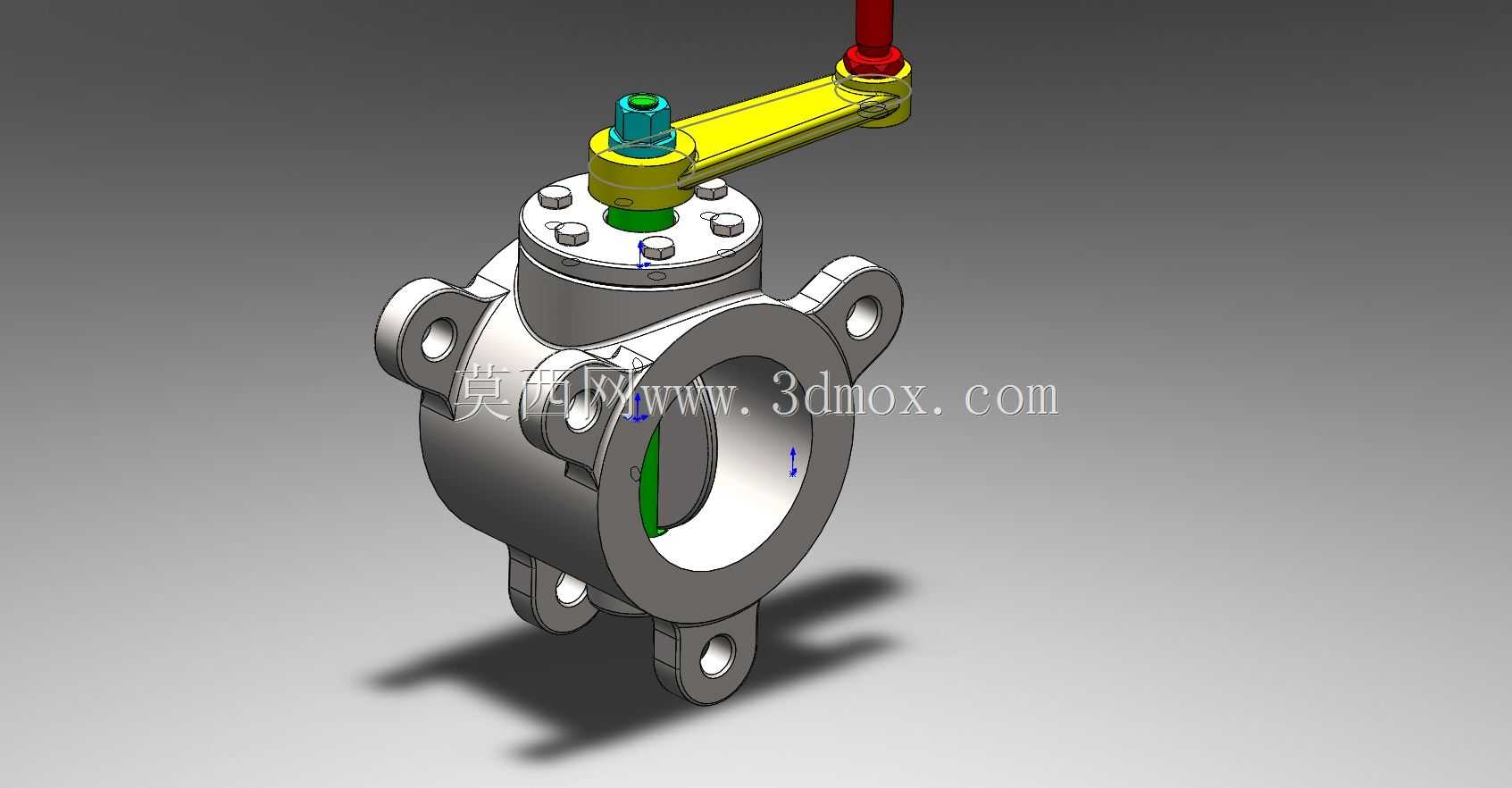

　　这套瓣膜组件主要面向小通径流体管路的通断控制场景，常见于实验室小型流体分配设备、医疗流体输送装置、小型化工试剂配比系统的管路节点中，核心作用是通过内部阀芯的往复动作，实现管路通路的开启、闭合以及开度调节，控制流体的通断状态与流量大小，避免管路出现介质倒流、流量失控的问题。整套组件拆分为主体基座、阀芯推杆、密封垫片、连接摇臂、定位销套几个独立零件，每个零件的结构都围绕装配精度与动作可靠性做了针对性设计。主体基座采用多通式法兰结构，三个方向的接口端面都预留了安装凸耳，凸耳上的通孔位置与常规小通径管路的安装孔位完全匹配，安装时不需要额外做转接件加工，直接通过螺栓就能将基座固定在管路节点上，基座内部的腔体做了平滑过渡处理，没有直角死角，

　　能减少流体在腔体内部的滞留，避免介质残留造成的堵塞或者污染。阀芯推杆的长条形结构上做了两处定位轴颈，装配时对应插入基座内部的导向孔内，动作过程中轴颈与导向孔的配合间隙控制在0.02mm以内，既能保证推杆往复动作时不会出现卡滞，也能避免间隙过大造成的流体泄漏，推杆端部的密封面做了微小的锥度设计，与密封垫片接触时能形成线性密封，比平面密封的比压更高，密封效果更稳定。配套的密封垫片采用圆形薄片结构，中心与边缘都预留了定位小孔，装配时通过基座上的定位凸台固定位置，不会因为流体冲击或者阀芯动作出现移位，垫片的厚度根据密封面的压缩量做了匹配设计，装配后阀芯闭合时的压缩量保持在合理区间，既不会因为压缩量过大造成垫片过早疲劳损坏，

　　也不会因为压缩量不足出现密封失效。连接摇臂的一端做了带孔的轴套结构，与推杆端部的连接柱配合，另一端预留了驱动件连接位，不管是搭配手动拨杆、小型电磁驱动头还是微型气缸，都能直接安装，不需要额外加工转接结构，摇臂的力臂长度经过核算，手动操作时只需要很小的力就能带动阀芯完成开闭动作，搭配驱动件时也能降低驱动件的输出力要求，适配更多小功率驱动配件。所有小尺寸的定位销套都做了倒角处理，装配时能快速对准安装孔，减少装配过程中的对位难度，也能避免锐边刮伤其他零件的配合面。整套组件的安装边界充分考虑了狭小空间的装配需求，主体基座的最大外轮廓尺寸控制在较小范围内，侧向伸出的法兰凸耳不会占用过多管路周边空间，摇臂的动作行程范围内没有结构干涉点，

　　不管是安装在密集排布的管路组里，还是集成在小型设备的内部流道中，都不会和周边的其他零件产生碰撞。设计过程中特意将所有零件的拆分结构做了优化，没有出现一体成型的复杂异形结构，每个零件都可以通过常规的机加工或者3D打印工艺制作，后期维护时如果某个零件出现磨损，只需要单独更换对应零件即可，不需要更换整个瓣膜组件，能降低后期的维护成本。零件之间的配合公差都按照通用机械零部件的常用公差等级设定，不需要高精度的加工设备就能达到装配要求，普通的机加工车间或者3D打印工作室都能完成零件制作，适配小批量定制化的流体设备改装需求。在实际使用场景中，这套瓣膜组件可以耐受常规的水、低浓度化学试剂、常温气体等介质，动作寿命能满足小型设备的长期使用需求，不会因为频繁开闭出现密封失效或者结构损坏的问题。
