带离心风端的小型循环动力机组结构

　　这套带离心风端的小型循环动力机组，常应用在小型物料气力输送、工位局部风循环、小型实验台流体循环这类对安装空间有严格限制的场景里，区别于大型工业循环机组，它把动力发生端、流体增压端、消音稳流段全部集成在同一焊接机架上，不需要现场做过多的分体对接，只要对齐进出口法兰、固定机架地脚就能完成安装对接，很适合小型生产线的技改加装、实验装置的配套动力单元使用。

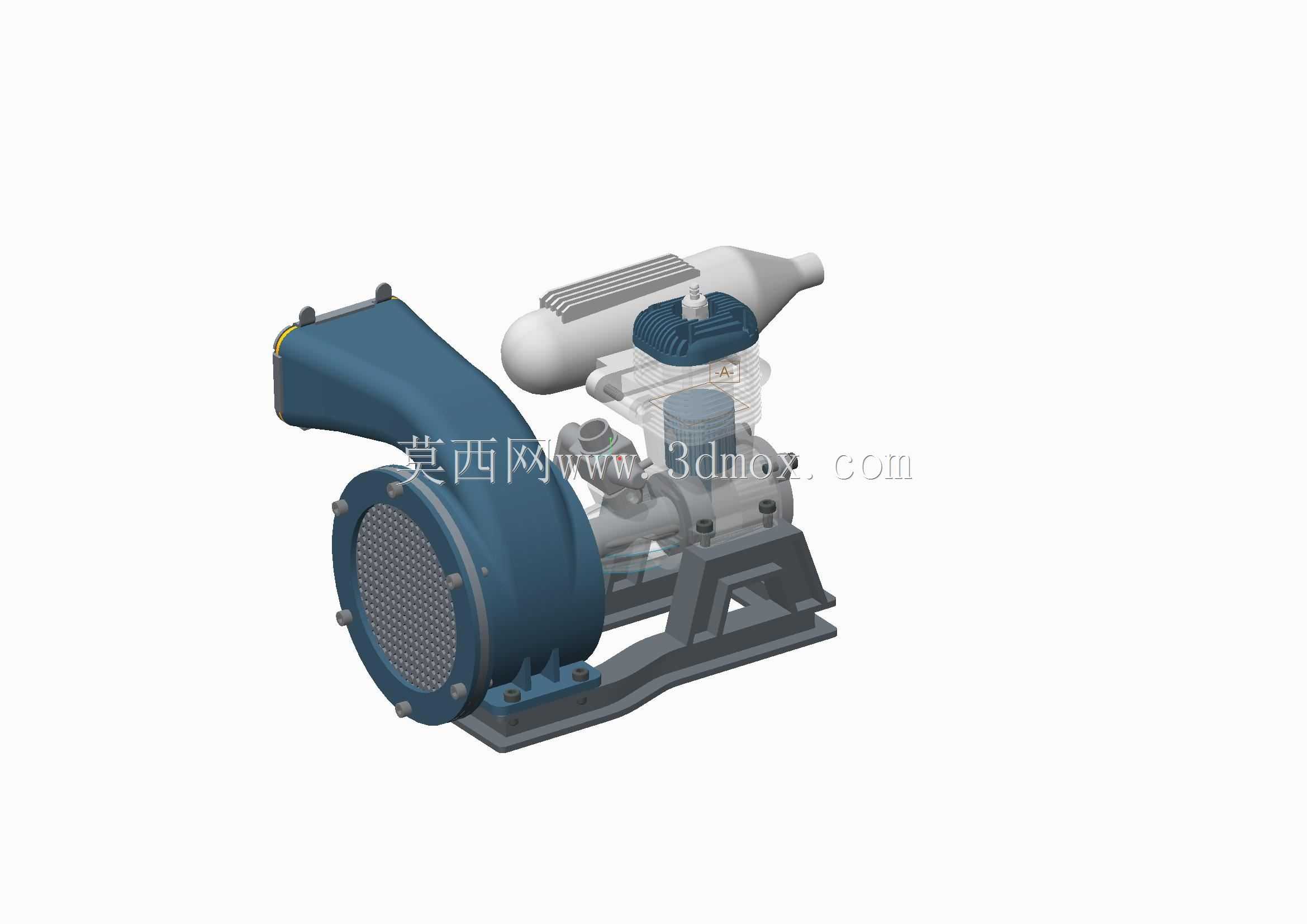

　　从功能划分来看，机组左侧的蓝色蜗壳结构是离心式流体增压端，进风端采用网格防护结构，避免大尺寸杂物进入流道打坏叶轮，蜗壳的出口方向做了斜向上的角度设计，适配现场侧接管路的走向需求，不需要额外加装弯头转接，能减少流道的局部阻力损失。和蜗壳直连的是动力输出段，中间的缸体结构是动力发生核心，采用风冷散热结构，缸体外部的散热鳍片直接和流经机组的空气接触，不需要额外外接冷却水路，简化了现场的配套管线要求。缸体上方布置的白色卧式罐体是消音稳流组件，一端连接动力端的排气口，内部填充阻性消音材料，能降低动力端工作时的排气脉动噪音，同时平缓输出气流的压力波动，让出口端的流体输出更稳定，避免后端管路因为压力脉动出现振动异响。罐体上方的格栅式结构是进气过滤总成，自带纸质滤芯，能过滤进入动力端的空气中的浮尘，减少缸体内部的磨损，延长整机的维护周期。

　　设计上采用自上而下的集成思路，最上层布置进气过滤、消音稳流这类需要定期维护的组件，维护时不需要拆解下层的动力和管路连接，站在机组侧面就能完成滤芯更换、消音段清灰的操作；中间层布置动力缸和传动连接结构，作为整个机组的重量核心，重心落在机架的中心区域，减少运行时的振动偏移；最下层是型钢焊接的一体式机架，机架的支脚做了加宽处理，每个支脚都预留了地脚螺栓安装孔，安装时可以根据现场地面情况选择膨胀螺栓固定或者加装减震垫，不需要额外做混凝土基础。

　　安装边界方面，机组整体的横向宽度控制在常规小型设备的安装尺寸范围内，纵向深度不超过同功率电机加泵体的组合长度，高度方向因为把消音罐布置在动力缸上方，没有额外占用横向的安装空间，适合在空间局促的设备夹层、生产线边的空位安装。进出口的连接位置都做了标准法兰接口，对接时只要保证法兰面的平行度，按对角顺序拧紧螺栓就能保证密封，不需要现场焊接改管。传动部分采用直连结构，没有额外的皮带或者链条传动组件，减少了日常维护时的张紧调整、易损件更换工作量，同时也避免了传动部件外露带来的安全隐患，外围不需要额外加装安全防护网罩。

　　流道设计上，从进气过滤到动力缸、再到离心增压端、最后接出口管路的整个流道都做了圆弧过渡，没有直角急转弯，能降低流道内的沿程阻力，提升整机的运行效率。蜗壳内部的叶轮采用后向式叶片设计，在小流量高压力的工况区间运行效率更高，匹配小型循环系统的常用工况点，不会出现大马拉小车的能耗浪费。机架的焊接位置都做了去应力处理，长时间运行不会因为焊接应力释放出现机架变形，保证动力端和增压端的同轴度不会偏移，减少轴承的额外负载，延长核心部件的使用寿命。日常维护时，只需要定期清理进气滤芯的积尘、检查机架固定螺栓的紧固情况、按周期补充轴承部位的润滑脂就能保证机组稳定运行，不需要复杂的专业维护技能，适合非专业运维的小型生产场景使用。
