内燃机活塞连杆组件结构设计

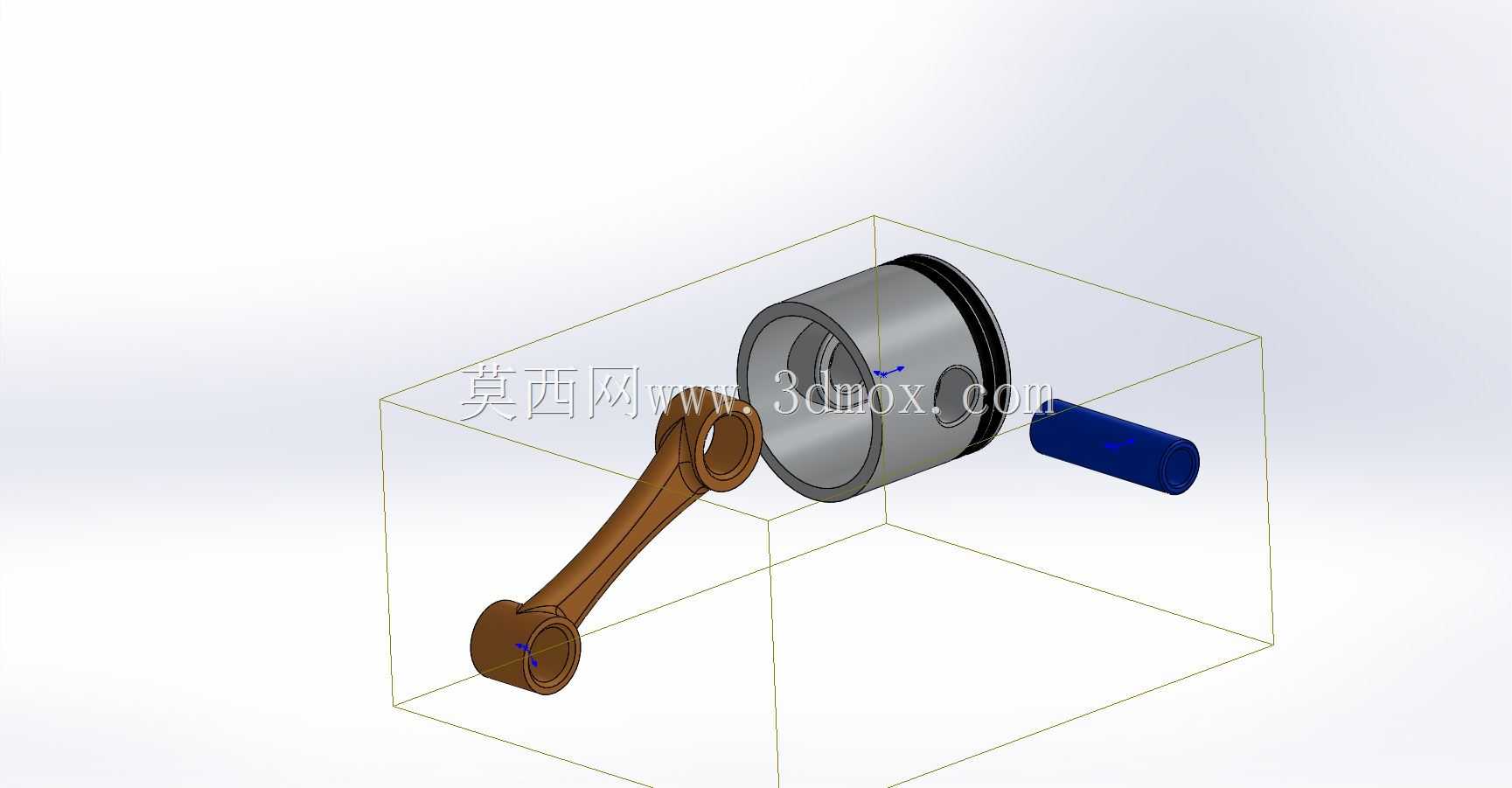

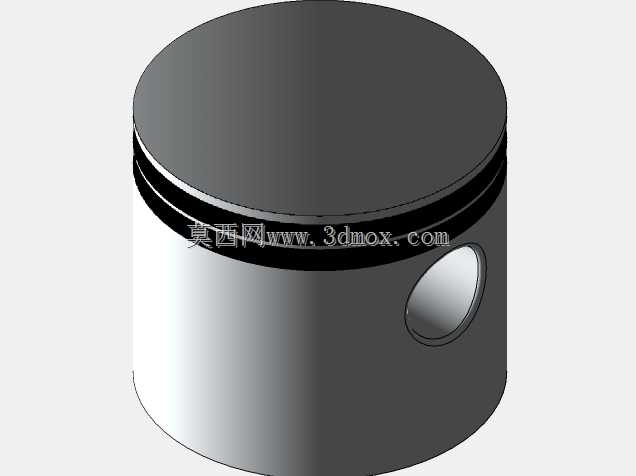

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心组成部分，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键作用，广泛适配于小排量单缸汽油机、通用动力机械以及小型工程机械的动力单元中。在实际工况下，活塞顶部直接接触高温高压燃气，工作瞬间温度可超过2000K，爆发压力峰值可达数兆帕，因此在结构设计上，活塞采用了变截面椭圆裙部结构，并非正圆形设计，这是因为活塞工作时受热膨胀量沿销座方向远大于垂直销座方向，同时侧压力作用下裙部会产生机械变形，预变形的椭圆设计可以保证热态工况下裙部与气缸壁保持均匀贴合间隙，避免拉缸故障。活塞头部设置了多道环槽，分别用于安装气环与油环，气环负责密封燃烧室高压燃气，防止燃气窜入曲轴箱，

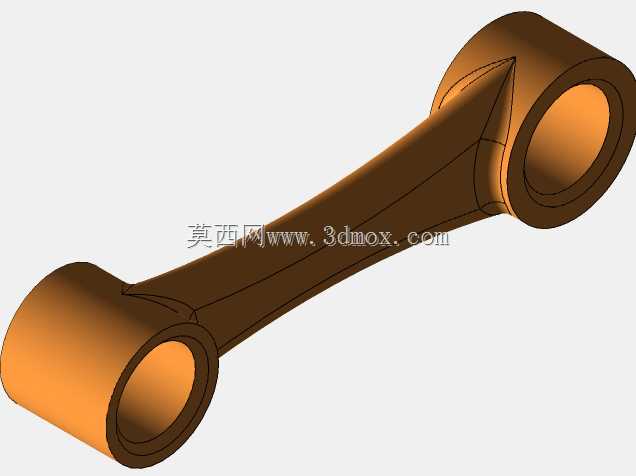

　　油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，环槽的加工精度直接影响整机的机油消耗率与漏气量指标。连杆作为连接活塞与曲轴的传力部件，采用了工字形截面杆身设计，这种截面结构可以在满足强度与刚度要求的前提下，最大限度降低连杆自身的往复运动质量，减少高速运转时的惯性力载荷，连杆大小端分别设置了衬套与轴瓦安装位，小端通过活塞销与活塞销座铰接，为了保证活塞销在工作中可以自由转动实现浮动润滑，销座与活塞销的配合间隙经过了严格匹配，工作时压力润滑油会通过杆身内部的油道输送到小端衬套位置，形成稳定油膜降低摩擦磨损。大端采用了分体式设计，通过连杆螺栓与连杆盖紧固，安装时需要严格按照规定扭矩与拧紧顺序操作，

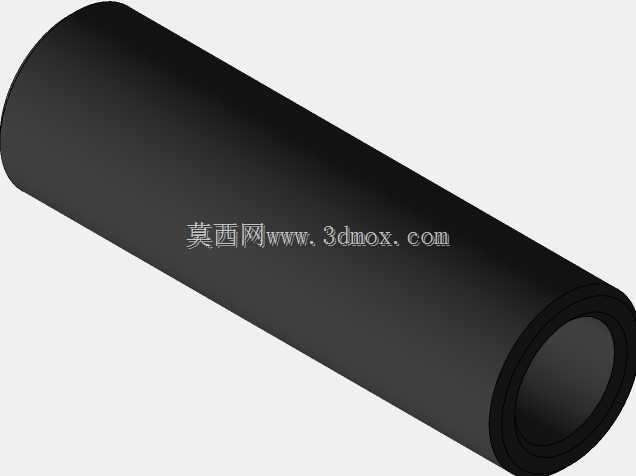

　　避免连杆盖结合面错位造成轴瓦偏磨。活塞销作为连接活塞与连杆的关键销轴零件，采用了空心圆柱结构，在保证抗弯强度的同时降低自身重量，减少往复惯性力。在实际装配场景中，这套组件需要与气缸套、曲轴曲柄销配合安装，活塞与气缸壁的配合间隙、连杆大端与曲柄销的配合间隙、活塞销与销座的配合间隙都有严格的公差要求，间隙过大会造成敲击异响、机油消耗升高，间隙过小则会在热态下出现卡滞、拉缸甚至抱轴故障。设计过程中需要充分考虑不同工况下的热变形补偿，比如活塞裙部会设计成上小下大的锥形结构，因为活塞头部温度高于裙部，热膨胀量更大，冷态下的锥形间隙可以保证热态时活塞整体与缸壁间隙均匀。同时连杆的大小端孔平行度、中心距尺寸公差都有极高要求，

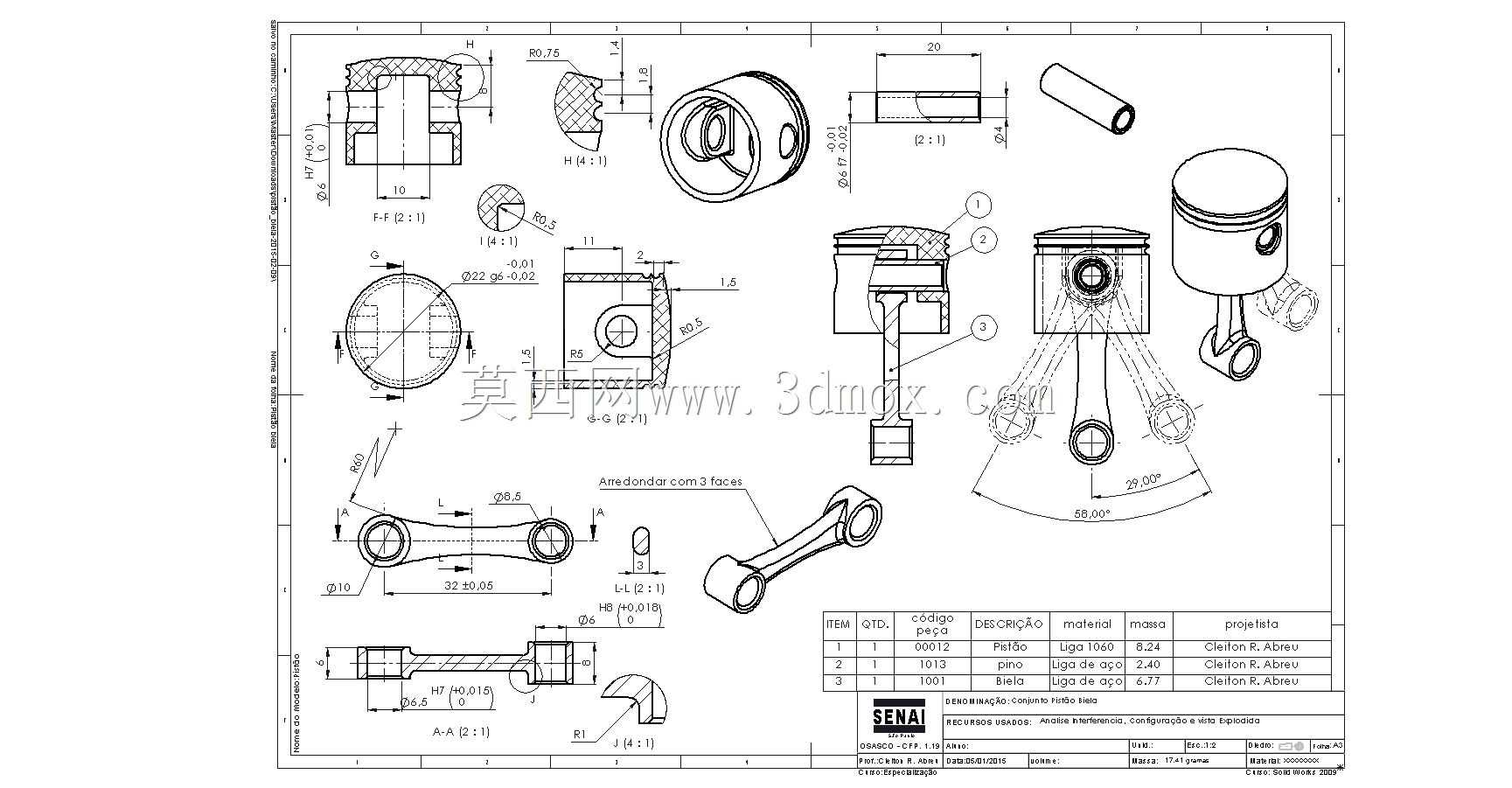

　　平行度超差会造成活塞偏磨，气缸密封性下降，中心距偏差则会改变发动机压缩比，影响整机动力输出与燃烧稳定性。在通用动力设备的应用场景中，这类组件的可靠性直接决定了整机的大修周期，日常运维中需要重点检查活塞环磨损量、连杆螺栓预紧力、活塞销衬套间隙，避免组件失效造成整机捣缸等严重故障。建模过程中对各零件的配合面做了精确还原，包括活塞环槽的倒角、连杆杆身的过渡圆角、活塞销的内孔倒角这些细节结构，这些工艺结构并非多余设计，过渡圆角可以有效降低应力集中，避免交变载荷下出现疲劳断裂，倒角则是为了装配时避免锐边刮伤密封件与轴瓦表面，同时方便润滑油进入配合面形成油膜。
