带圆柱基座的锌合金人机工程操作手柄

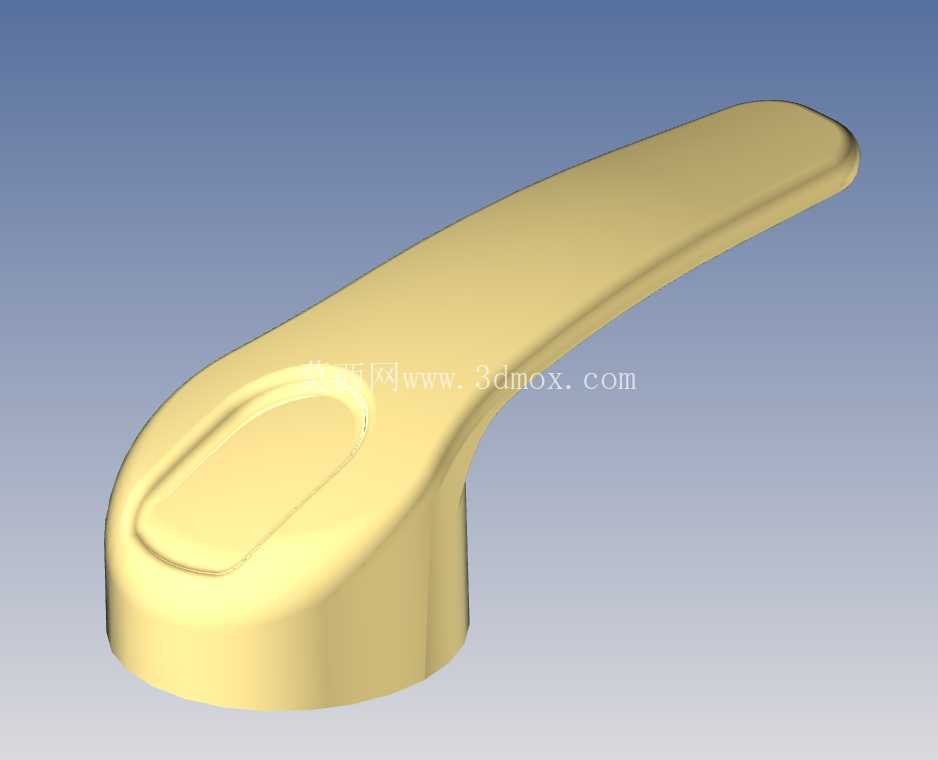

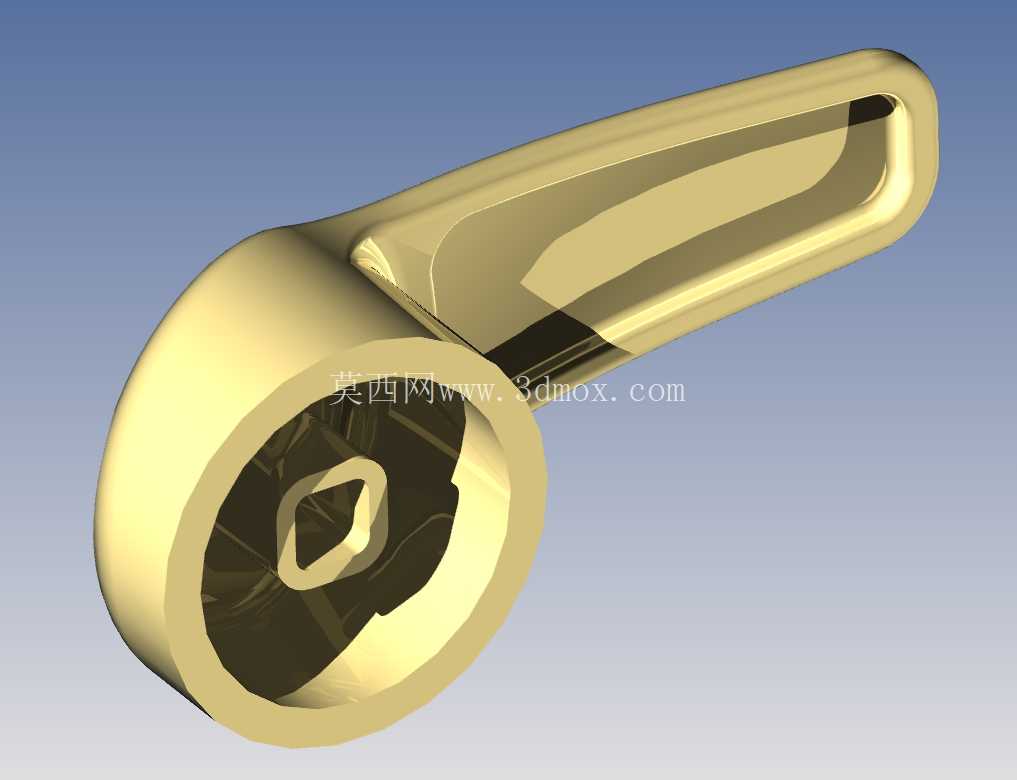

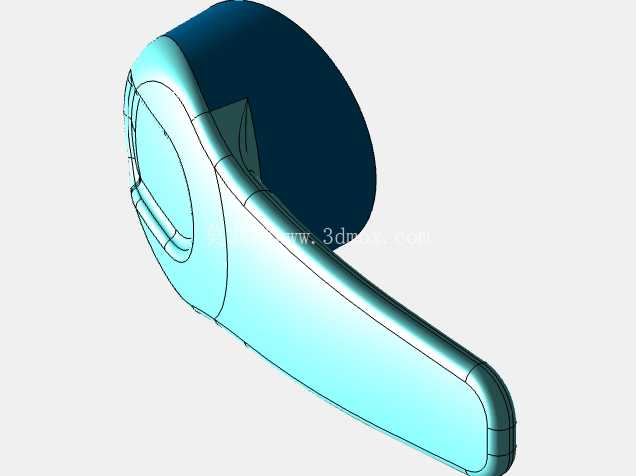

这款带圆柱基座的操作手柄，是面向手动操控类机械机构开发的执行构件，日常在设备的档位切换、锁止定位、行程调节这类需要人工施加操作力的场景中承担力传递的作用，小到小型试验台的档位拨杆、工装夹具的锁紧把手，大到低压铸造设备的手动调节拨件、小型输送线的侧边定位锁柄，都能见到这类结构的身影。从结构设计逻辑来看，手柄主体采用长条形流线型握持段搭配圆柱回转基座的组合形式，握持段的曲面全部做了大圆角过渡处理，没有尖锐的棱边，一方面是避免操作人员长时间握持施力时出现应力集中硌手的问题，另一方面曲面的顺滑过渡也适配锌合金高压压铸的成型工艺，减少压铸过程中金属液充型时的紊流问题，降低铸件表面冷隔、流痕的缺陷概率。基座中心的方孔是核心的扭矩传递结构，方孔的边角做了微小的倒角处理，既可以在装配时快速对准配套的方轴，也能避免长期承受交变扭矩时方孔边角出现应力开裂，延长构件的疲劳使用寿命。

从安装边界来看，圆柱基座的端面是安装贴合面，设计时需要保证该端面的平面度控制在合理公差范围内，避免安装后手柄出现偏斜，导致操作时卡滞；握持段的长度经过人机工程测算，成年人单手握持时手指可以完全贴合曲面，施力时的力臂长度足以让操作人员用较小的握力输出足够的操作扭矩，不需要额外加装延长杆，适配多数需要频繁手动操作的工位。基座的外圆尺寸和配套的安装座孔径采用间隙配合设计，装配时可以直接插入安装座的预留孔位，配合端面的限位结构，不会出现轴向窜动的问题。

在功能特性上，这款手柄的曲面过渡区域做了变曲率设计，靠近基座的位置曲面曲率更大，结构强度更高，能承受操作时的最大弯矩，远离基座的握持末端曲率更平缓，贴合手掌的自然握持弧度，操作时的触感更舒适。考虑到压铸成型后的脱模需求，手柄的所有侧壁都设计了合理的脱模斜度，不会出现倒扣结构，不需要额外设计抽芯机构就能完成压铸生产，有效降低了模具的加工成本和后期的生产维护成本。针对高压压铸的工艺特点，手柄的壁厚设计尽量保持均匀，避免出现局部壁厚过大导致的缩孔、缩松缺陷，握持段的内部做了局部的减薄处理，在保证整体结构强度满足操作扭矩要求的前提下，尽可能降低零件的整体重量，减少操作时的负重感。

实际应用中，这类手柄往往需要承受频繁的往复扳动载荷，因此在结构设计时特意在握持段和基座的连接位置做了圆弧过渡加强，没有出现直角连接的应力集中薄弱点，经过FEA预制模拟和固化分析验证，在额定操作扭矩下该位置的应力远低于锌合金的屈服强度，不会出现断裂失效的问题。对于模具设计和制造环节来说，这款零件的分型面设置在圆柱基座的端面位置，飞边产生的位置处于安装贴合面，后续只需要简单的打磨处理就能满足装配要求，不需要复杂的后处理工序，非常适合批量压铸生产。对于机械设计从业者来说，这类标准化的操作手柄结构可以直接复用在各类需要手动操控的设备上，只需要根据实际的操作扭矩需求调整方孔的尺寸和握持段的长度，就能快速适配不同的安装场景，减少重复设计的工作量。
