XL4015型5A恒流恒压降压变换电路板

项目分类:通用机械零部件 发布时间:2020-06-29 ID:115718
  • XL4015型5A恒流恒压降压变换电路板
  • XL4015型5A恒流恒压降压变换电路板
  • XL4015型5A恒流恒压降压变换电路板
  • XL4015型5A恒流恒压降压变换电路板
  • XL4015型5A恒流恒压降压变换电路板

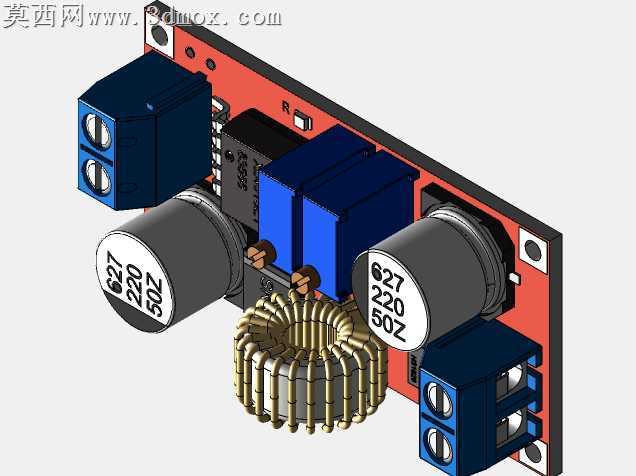

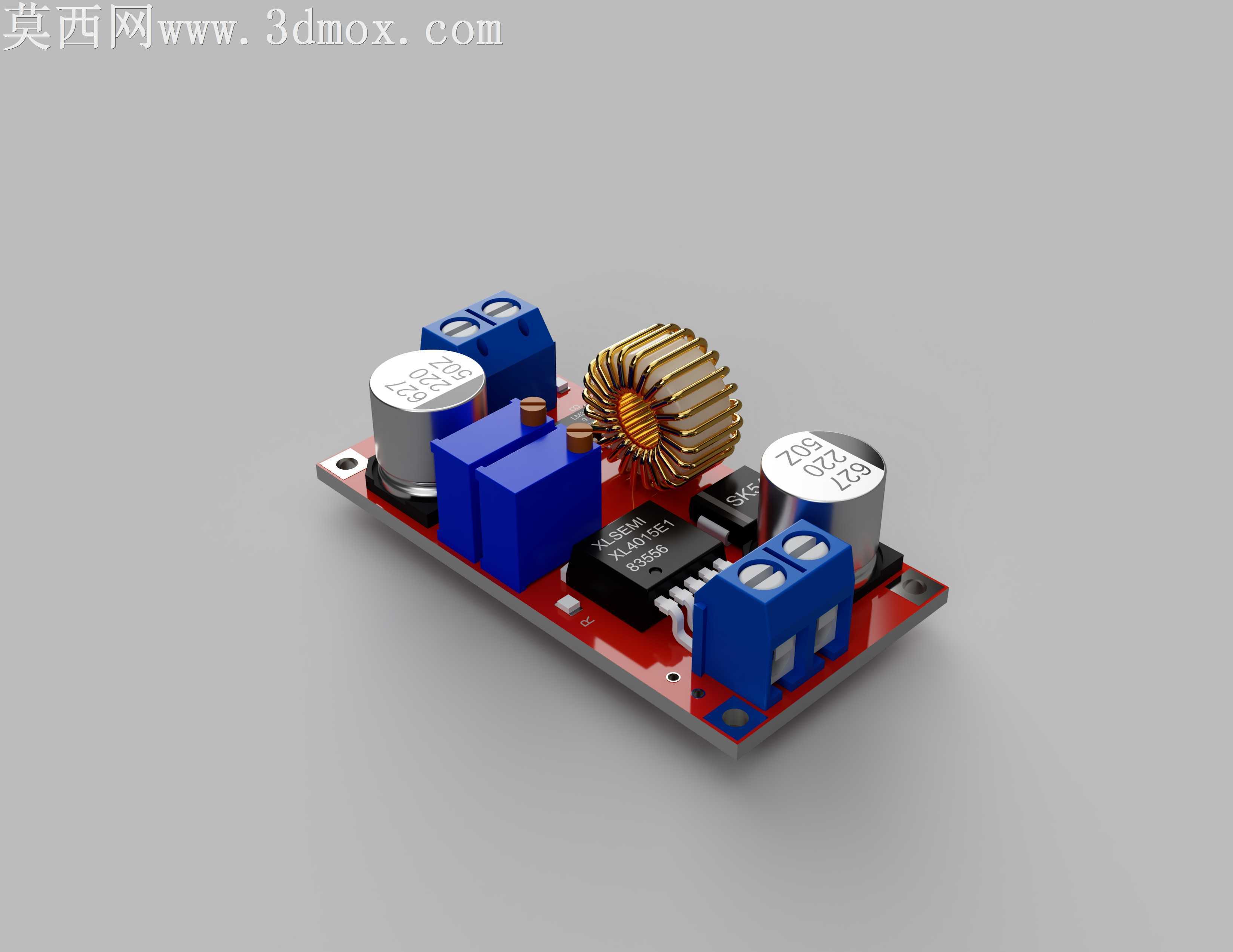

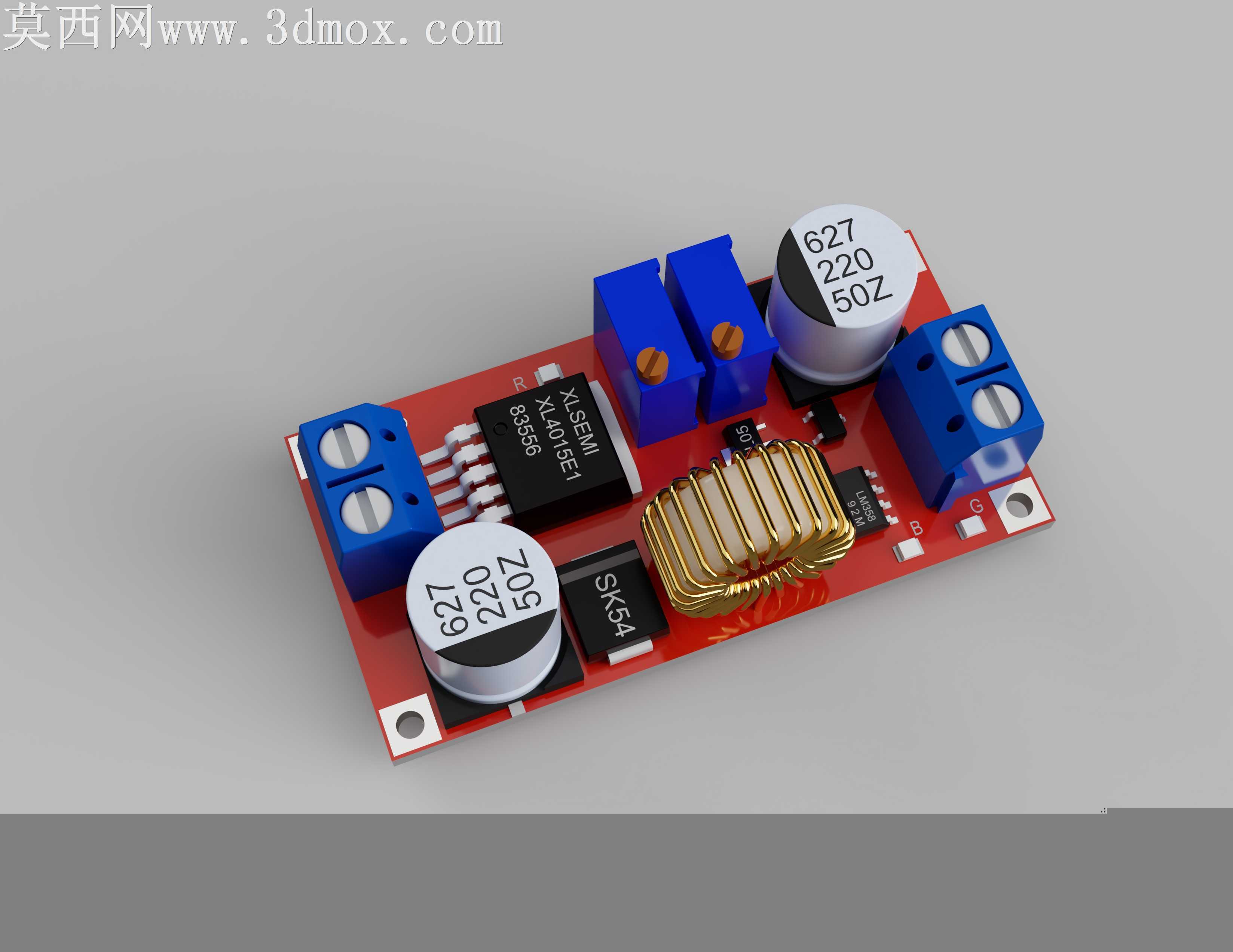

小功率DC-DC降压模块量产时最容易踩的坑,是接插件与功率器件的排布偏差导致波峰焊后连锡、电感与电解电容的高度差让外壳装配出现干涉,这款XL4015降压板的结构排布刚好把这些加工与装配的隐患提前规避掉。蓝色接线端子全部靠板边布置,焊盘边缘距离PCB板边留足1.2mm的工艺边余量,过波峰焊时不会因为板边翘曲导致端子虚焊,端子的插拔方向统一垂直于板边,外接导线时不会和板上其他器件产生空间冲突。功率电感放在PCB中部靠上的位置,底部预留了2mm的净空区,既避免电感工作时的漏磁干扰下方XL4015主控芯片的采样精度,也给电感工作时的温升留足了对流散热空间,不会因为热量堆积让周边电解电容的电解液加速干涸。两颗电解电容分别放在输入、输出侧的端子旁,电容引脚的焊盘与端子焊盘之间留足0.8mm的阻焊桥,过锡时不会出现焊锡连通导致的短路,电容的高度比旁边的接线端子低0.5mm,装配套绝缘外壳时不会出现电容顶壳的问题。板上的蓝色电位器放在两个电解电容之间,调节孔正对板边预留的缺口,不用拆外壳就能直接用螺丝刀调整输出电压、电流参数,电位器的固定焊盘做了加大处理,多次调节也不会出现焊盘脱落的问题。PCB四个角预留了3mm的安装孔,孔位周边做了露铜接地处理,固定在金属壳体上时既能实现良好接地屏蔽,也不会因为螺丝拧紧导致PCB局部应力过大让焊盘开裂。功率回路的走线全部做了加宽处理,大电流路径上没有出现直角走线,5A持续输出时的走线压降低于0.02V,不会因为走线压降导致输出电压精度偏差。肖特基整流管紧贴PCB布置,背面没有走敏感信号走线,整流管工作时的热量不会通过PCB传导影响主控芯片的温度采样,长时间满负载工作时芯片的过温保护阈值不会出现误触发。
