摩托车自行车用推力摇臂杜卡迪998结构件

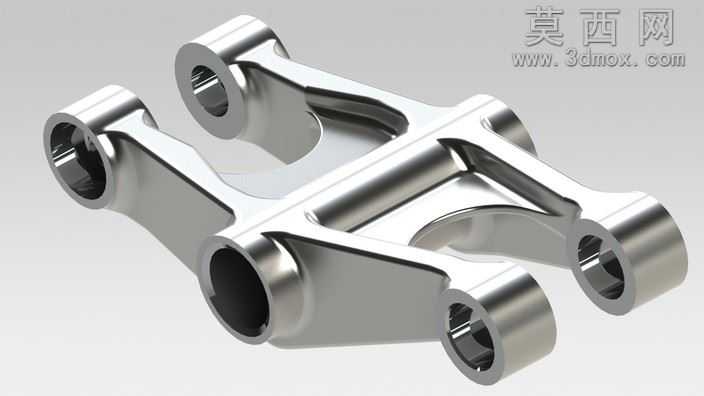

本作品为适配杜卡迪998车型的推力摇臂结构件三维建模成果，建模阶段以实际机械加工的尺寸逻辑为核心依据，严格遵循标注的整体长度180毫米、附件保险杠40毫米宽度的参数要求，在SolidWorks软件中完成全参数化建模流程。建模过程优先采用草图驱动的特征构建方式，先绘制摇臂主体的对称中心基准面，依次完成五个带孔连接端的轮廓草图绘制，通过拉伸、切除特征构建出基础的实体框架，针对摇臂臂身的镂空减重结构，采用放样与筋特征组合的方式实现，既保证结构的力学承载合理性，也还原了高性能机车配件轻量化的设计特点。材质与渲染阶段，选用抛光金属材质模拟该部件实际的铝合金锻造质感，调整材质的反射率、粗糙度参数，还原金属机加工后表面的细腻高光与边缘倒角的光影过渡，渲染时采用柔和的影棚布光方案，多角度呈现部件的结构细节，让金属材质的冷硬质感与结构的流畅线条充分展现。结构设计上，五个带衬套安装孔的连接端分别对应车架、减震单元、传动机构的安装点位，孔位的同轴度、端面的平面度都在建模中做了公差预留，臂身的过渡曲面全部采用G2连续曲率处理，避免应力集中问题，镂空区域的轮廓做了圆角过渡处理，匹配实际锻造工艺的脱模与强度要求。设计思路围绕机车传动部件的性能需求展开，在保证安装尺寸完全适配的前提下，通过拓扑优化逻辑去除非承载区域的多余材料，兼顾部件的结构强度与轻量化需求，每个连接孔的壁厚都经过受力模拟验证，臂身的加强筋走向匹配推力传递的路径，确保部件在承受交变推力载荷时的结构稳定性，整体模型的细节还原度高，可用于结构展示、工艺分析以及改装设计参考。
