快插式塑料管材接头三维结构设计

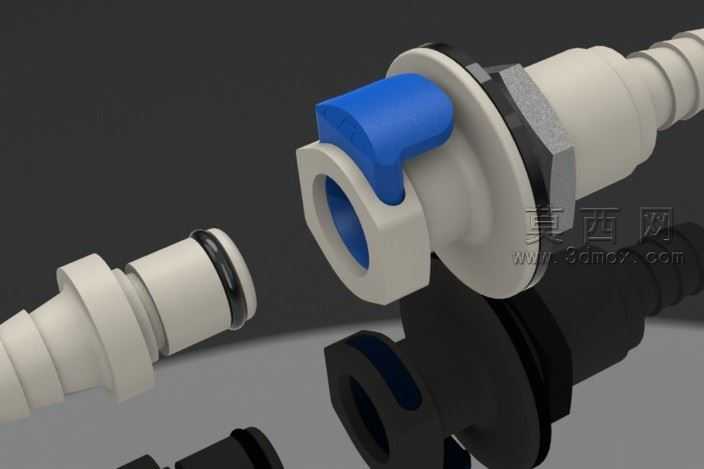

本作品为快插式塑料管材接头的三维建模设计，建模过程中严格遵循快插接头的实际装配逻辑与尺寸规范，首先通过草图绘制勾勒出接头各部件的截面轮廓，主体部分采用回转特征生成基础的柱形结构，针对接头的蓝色锁紧卡扣部分，采用拉伸切除与圆角过渡结合的方式，还原卡扣的弹性锁止结构形态，确保卡扣与主体卡槽的配合间隙符合实际装配公差要求。建模阶段对密封槽结构做了精细化处理，在公头插接端预留了标准规格的O型圈安装槽位，槽体的深度、宽度尺寸经过反复校核，保证密封件安装后既能实现可靠的径向密封，又不会因过盈量过大导致插接阻力超标。材质渲染阶段，主体接头部分采用哑光米白色工程塑料材质，调整材质的粗糙度参数还原PP或POM材质的磨砂质感，蓝色锁紧卡扣部分选用饱和度适中的蓝色硬质塑料材质，适当提高材质的反光度区分不同部件的材质差异，黑色密封胶圈采用哑光橡胶材质，金属锁紧螺母部分赋予浅灰色金属质感，添加细微的磨砂纹理还原五金件的表面处理效果，整体渲染采用柔和的影棚布光，通过多角度光源突出接头的结构层次与装配关系，清晰展示公头与母头对接后的配合状态。设计过程中充分考虑快插接头的使用场景，针对软管插接端做了竹节式倒刺结构设计，每一圈倒刺的倾角与高度都经过参数化调整，保证软管插入后可通过倒刺实现轴向防脱，无需额外卡箍即可实现可靠连接；母头端的法兰安装结构做了加厚处理，适配面板安装的使用需求，法兰与主体的过渡位置添加圆角避免应力集中，提升接头的结构强度。整体模型装配关系清晰，各部件可独立拆分用于后续的工程图导出、装配干涉检查以及3D打印验证，结构细节完全还原工业级快插接头的设计特征，可用于流体管路系统的方案展示、配件选型参考以及相关教学演示场景。
