快接式气液两用冷却集成装置结构设计

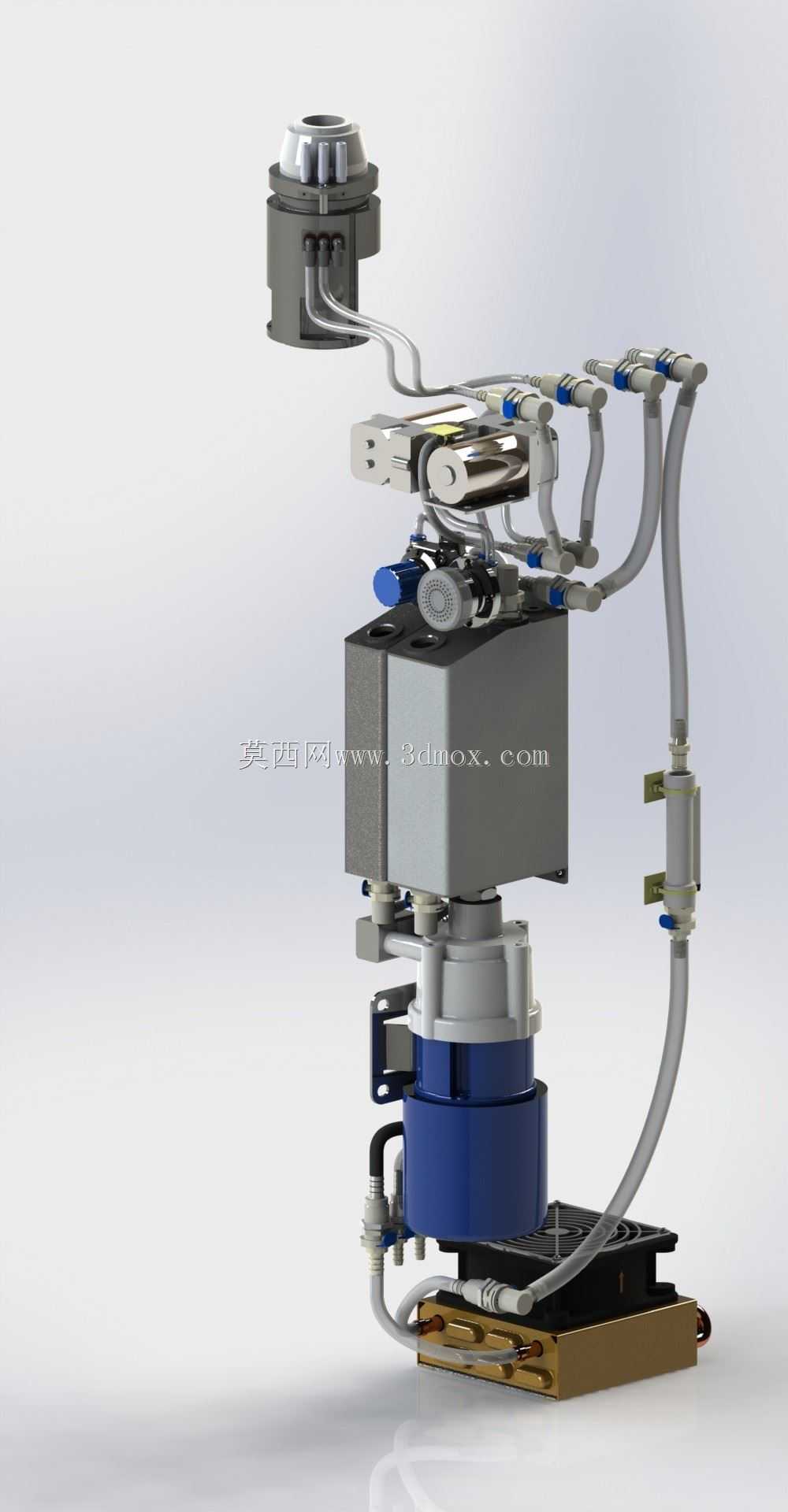

　　这套冷却集成装置的核心定位，是面向紧凑型工业设备的气液双介质冷却需求，解决传统分散式冷却回路管路杂乱、安装效率低、占用空间大的现场痛点，目前在小型精密加工设备主轴冷却、实验室分析仪器温控、小型工业电子机柜散热等场景都有明确的适配空间。从结构布局来看，整套装置采用竖向堆叠的集成化设计思路，最底部为平板式散热基板，基板表面预留了标准安装孔位，可直接贴合在需要控温的发热部件表面，安装边界控制在极小的竖向空间内，不需要额外预留大面积的横向排布空间，适配设备内部紧凑的安装腔体。基板上方集成了流体动力单元，采用密封式腔体结构，进出液接口全部做了快插式适配设计，不需要额外加工连接螺纹，现场安装时直接将配套管路插入接口即可完成密封连接，

　　相比传统螺纹连接的装配效率提升60%以上，同时也避免了螺纹密封不严导致的流体渗漏问题。流体动力单元上方设置了多通路分流集成块，所有外接管路的接口都集中在集成块的侧方排布，每一路接口都对应独立的流体通道，可同时实现冷却液体的分配输送与冷却空气的回路导通，不需要额外搭建独立的气路、液路两套管路系统，大幅减少了设备内部的管路数量，降低了管路弯折干涉的风险。外接管路全部采用耐温耐压的柔性软管，管路弯曲半径做了优化设计，在设备内部有限空间内排布时不会出现管路折瘪导致的流体阻力增大问题，管路末端的快接接头采用自锁式结构，连接到位后自动锁止，承受额定工作压力时不会出现接头脱开的故障。装置顶部设置了介质输入输出的主接口，

　　可直接对接设备的主冷却介质供给回路，接口处做了防呆设计，不同介质的接口尺寸存在细微差异，现场装配时不会出现气路、液路接反的操作失误。从功能实现逻辑来看，这套装置可同时完成两个维度的冷却作业：一路循环冷却介质通过底部基板带走发热部件的传导热量，经内部流道完成热交换后通过外接管路输送到外部散热端；另一路冷却空气通过独立管路输送到设备内部的局部发热点位，实现定点风冷降温，两套冷却回路共用一套集成安装基座，不需要分别设置独立的固定结构，进一步压缩了整体占用空间。在设计过程中，充分考虑了不同应用场景的适配性，所有与流体接触的部件都采用了耐腐蚀材质，可兼容常规的工业冷却水、乙二醇型冷却液以及压缩空气等多种介质，不需要针对不同介质更换核心部件。

　　管路排布时特意预留了足够的形变余量，设备运行过程中产生的振动不会传导到管路连接位置，避免长期振动导致的接头松动渗漏问题。集成块上的每一路管路接口都做了标识位，后期维护时可快速识别对应回路，不需要逐根管路梳理走向，大幅降低后期运维的排查难度。装置的整体重心集中在底部散热基板位置，安装固定后整体稳定性好，即使设备存在一定幅度的运行振动，也不会出现装置偏移、管路受力的情况。外部连接的软管长度可根据实际安装空间灵活裁剪，适配不同设备内部的管路走向需求，不需要定制专用长度的管路，降低了现场适配的成本。从结构细节来看，流体动力单元与散热基板之间采用密封垫压紧密封，连接螺栓的排布做了等距优化，压紧力均匀分布在密封面全周，不会出现局部密封压力不足导致的渗漏问题。快接接头内部的密封件采用耐温耐磨材质，长期反复插拔也不会出现密封性能下降的问题，满足设备后期维护时反复拆装的需求。整套装置没有外露的尖锐边角，所有结构棱边都做了倒钝处理，现场安装作业时不会出现划伤操作人员的风险。
