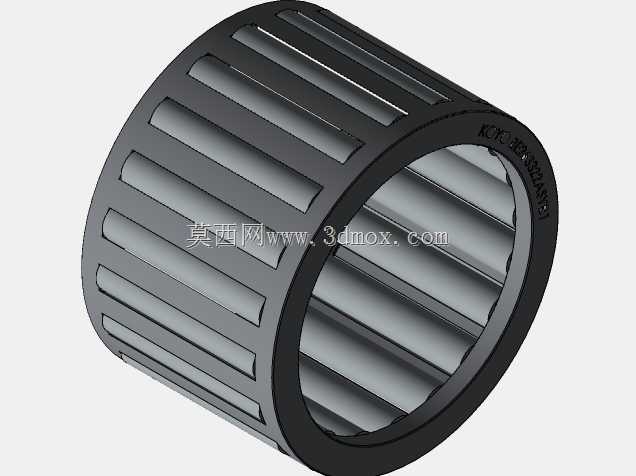

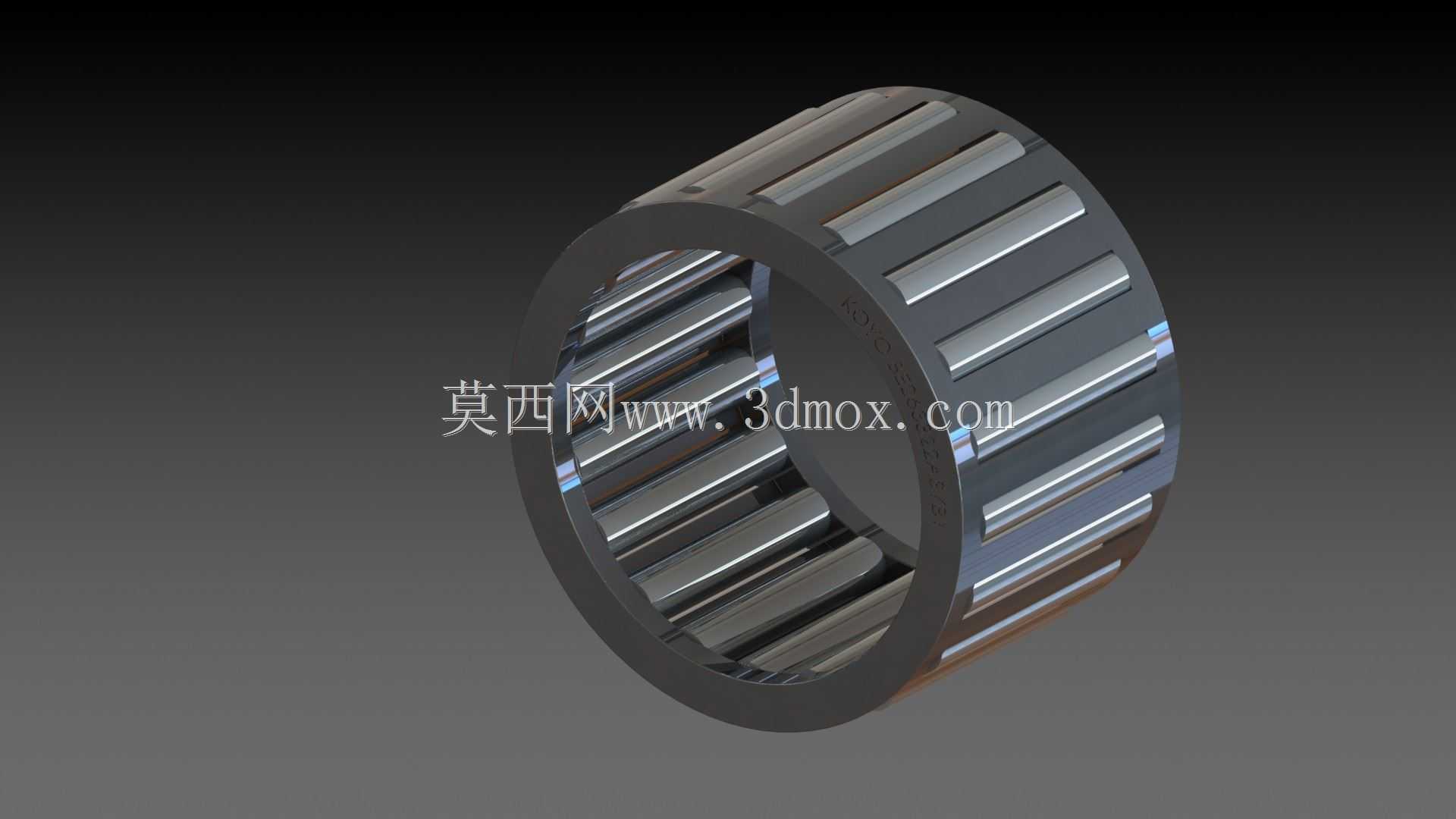

摩托车曲轴配套滚针轴承结构设计

　　在摩托车动力总成的传动链路中，曲轴作为动力输出的核心回转部件，其支撑端的轴承选型直接决定了发动机运转的平顺性与整机使用寿命，本次涉及的滚针轴承正是针对摩托车曲轴基础支撑位开发的专用回转支撑零件。不同于常规深沟球轴承的点接触承载形式，滚针轴承采用细长圆柱滚子作为滚动体，在相同径向安装空间下，可提供远高于同内径球轴承的径向承载能力，这一特性恰好适配摩托车曲轴箱内部径向安装空间受限、同时需要承受活塞往复运动带来的周期性冲击载荷的工况。从实际应用场景来看，这类滚针轴承多布置在摩托车曲轴的非输出端支撑位，工作过程中需要持续承受曲轴高速旋转带来的离心载荷、活塞连杆组传递的交变冲击载荷，同时还要耐受发动机工作时腔体内的高温润滑油环境，

　　因此在结构设计阶段就需要充分考虑边界适配性。设计过程中首先要匹配曲轴安装轴颈的尺寸公差，轴承内圈与轴颈的配合需选取合适的过渡配合精度，既要保证高速运转时内圈与轴颈无相对滑动造成的磨损，也要避免过盈量过大导致轴承内部径向游隙被过度挤压，引发滚子卡滞、运转温升过高的问题。轴承外圈与曲轴箱轴承孔的配合则需兼顾定位可靠性与装拆便利性，外圈外径的公差带选取要匹配箱体孔的加工精度，保证压装后外圈不会在孔内出现周向转动，同时在后续维护拆解时不会造成箱体孔的拉伤。从结构特性来看，该滚针轴承采用无内圈或者实体内圈的结构形式（根据具体装机需求适配），滚子通过保持架进行均匀周向分隔，避免相邻滚子在运转过程中出现直接接触摩擦，

　　有效降低运转过程中的摩擦阻力与磨损速率。保持架的兜孔间隙设计需要经过反复校核，既要给滚子留出足够的热膨胀空间，避免高温工况下滚子膨胀卡滞，也要控制间隙量避免滚子在兜孔内出现过大的歪斜，影响运转精度。滚子的母线采用轻微的对数修形设计，可有效避免滚子两端出现应力集中现象，在承受偏载载荷时，滚子与滚道的接触应力分布更加均匀，大幅提升轴承的抗疲劳寿命。安装边界方面，该轴承的轴向定位依靠曲轴箱内壁的挡边与曲轴轴颈上的卡簧槽配合实现，设计时需要预留出合理的轴向游隙，抵消曲轴工作时因热膨胀产生的轴向伸长量，避免轴承在工作过程中承受额外的轴向附加载荷。轴承的润滑方式采用发动机飞溅润滑，设计时在保持架与外圈的对应位置预留了润滑油导流通道，

　　保证运转过程中润滑油能够充分进入滚子与滚道的接触区域，形成稳定的润滑油膜，同时带走摩擦产生的金属磨屑与热量。在实际选型匹配过程中，需要根据对应排量摩托车的曲轴最大输出扭矩、最高工作转速、曲轴箱的安装空间尺寸来确定轴承的具体外形参数，包括轴承的内径、外径、宽度尺寸，以及内部的滚子数量、滚子直径与长度参数，确保轴承的额定动载荷、额定静载荷能够覆盖发动机全工况下的载荷需求，极限转速能够满足发动机最高转速的使用要求。这类滚针轴承除了应用在摩托车曲轴支撑位外，在摩托车的变速箱传动轴、启动电机轴等空间受限、径向载荷较大的回转支撑位置也有广泛应用，其紧凑的结构形式可以有效缩减相关部件的径向尺寸，帮助动力总成实现小型化、轻量化设计。建模过程中需要严格把控各零件的形位公差，比如滚道的圆柱度、滚子的分组精度、保持架的同轴度等参数，这些细节都会直接影响轴承后续装配后的运转精度与使用寿命，在三维建模阶段就需要把装配干涉检查、公差带匹配、运动仿真验证等工作做足，避免后续实物试制阶段出现装配卡滞、运转异响等问题。
