摩托车杜卡迪998齿轮油泵结构设计

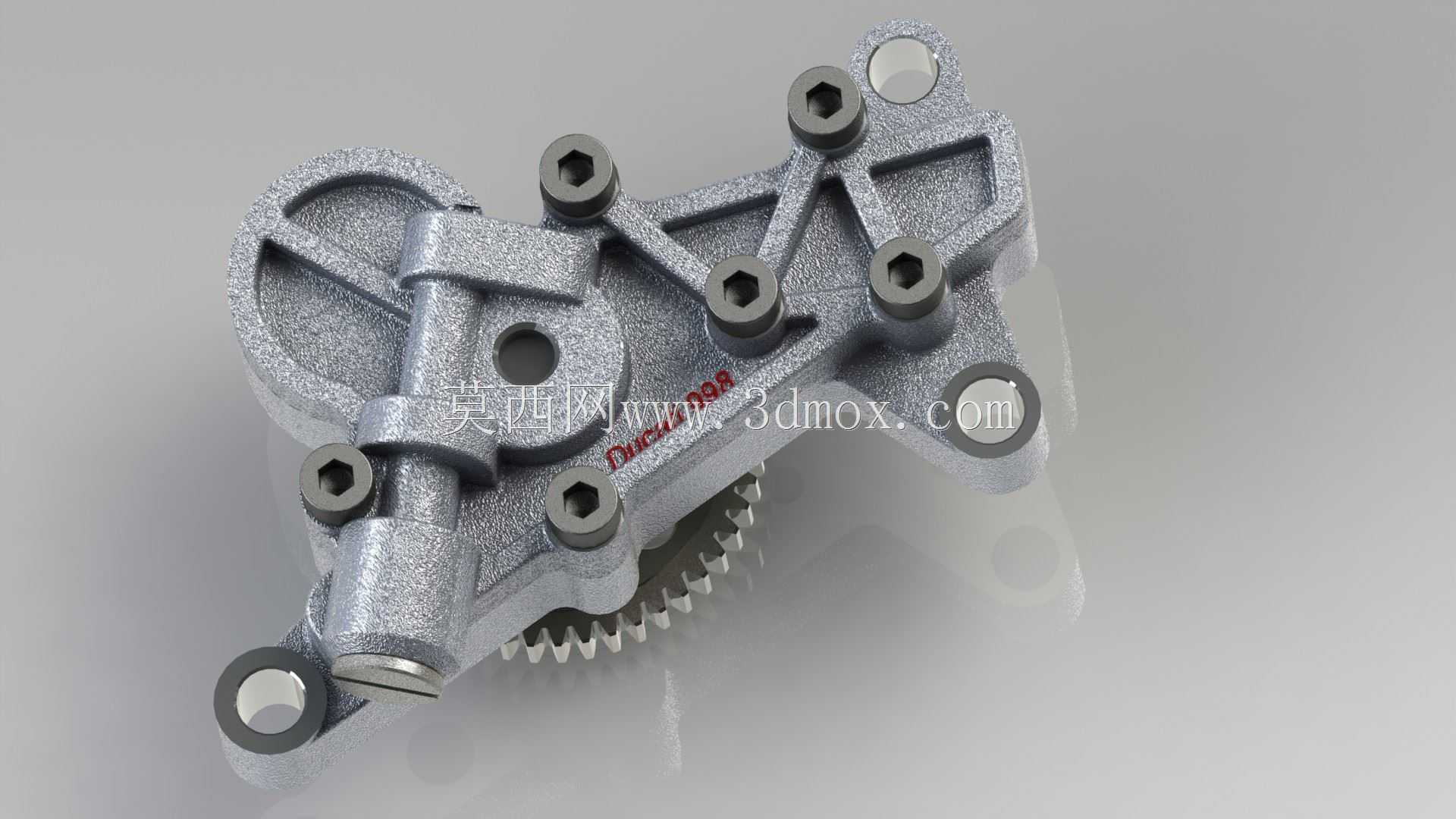

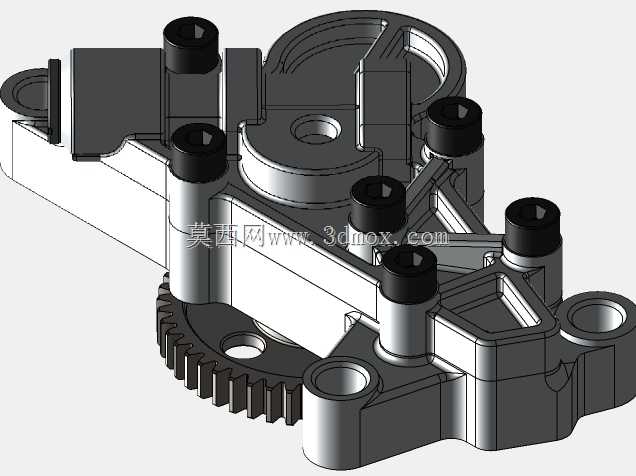

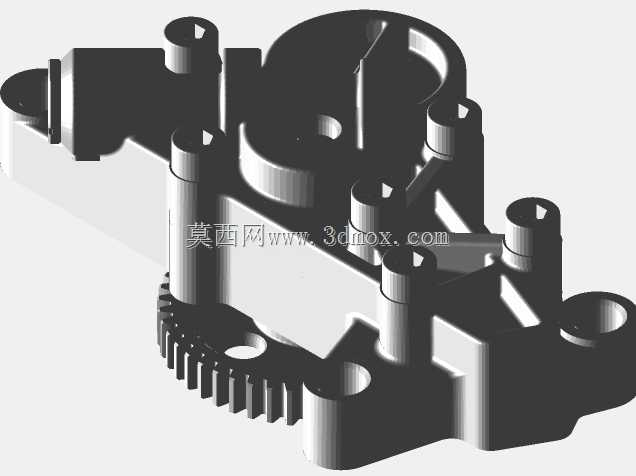

　　这款齿轮油泵主要适配大排量高性能摩托车的润滑回路，是发动机润滑系统的核心压力建立部件，负责将油底壳内储存的机油加压后，输送至曲轴轴瓦、凸轮轴摩擦副、活塞冷却喷嘴、传动齿轮啮合面等所有需要润滑、冷却、清洁的发动机内部区域，其工作稳定性直接决定高转速工况下发动机的摩擦损耗水平与运行寿命。从结构设计来看，该泵采用外啮合齿轮作为核心增压单元，泵体采用一体化压铸铝合金成型，既保证了壳体的结构强度，又能通过铝合金的高导热性快速带走泵体内部因齿轮剪切、机油摩擦产生的热量，避免机油长期高温出现性能衰减。泵体上的多个螺栓安装孔位完全匹配对应机型发动机箱体的预装凸台，安装时无需额外加工转接结构，三个定位衬套孔与箱体定位销精准配合，

　　可保证泵体齿轮与发动机驱动齿轮的啮合间隙控制在0.1-0.2mm的合理区间，既避免间隙过大产生传动冲击噪音，也防止间隙过小导致齿轮啮合卡滞、运转阻力增大。泵体表面设计的加强筋结构并非冗余造型，而是根据有限元受力分析结果布置，在螺栓锁紧力、齿轮啮合径向力、机油高压腔压力的共同作用下，可将泵体的形变量控制在0.05mm以内，避免高压腔与低压腔之间的密封面出现间隙导致内泄，保证泵油压力稳定在设计要求范围内。外露的驱动齿轮采用斜齿设计，相比直齿传动啮合重合度更高，传动过程更平稳，能有效降低高转速下的齿轮啮合噪音，齿轮端面与泵盖之间的间隙通过精密加工控制在合理范围，兼顾容积效率与运转顺滑度。进油口与出油口的通径经过流量匹配计算，

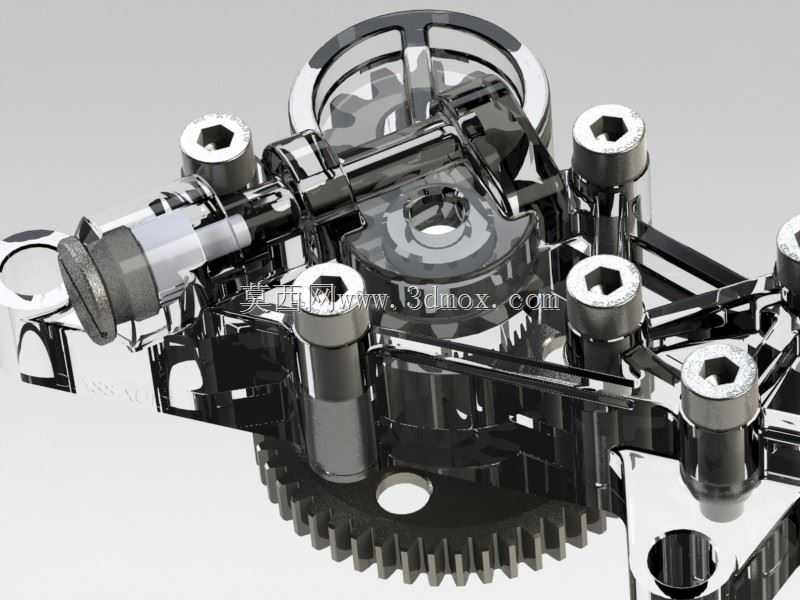

　　可在发动机12000rpm的最高转速工况下，提供足够的机油流量满足所有润滑点的需求，同时避免通径过大导致泵体体积冗余、占用发动机舱过多布置空间。泵体上集成的泄压阀结构（图中未完全展示内部结构）可在机油压力超过设计阈值时自动开启，将多余的机油旁通回流至进油腔，避免冷启动时机油粘度过高导致压力异常升高，损坏机油滤清器、密封件等周边部件。从安装边界来看，该泵整体轮廓完全避开了发动机曲轴平衡块、离合器总成、正时传动机构的运动包络，安装后不会与周边部件产生运动干涉，泵体的进出油口位置与发动机箱体的油道完全对齐，密封面采用平面密封设计，安装时只需涂抹对应规格的密封胶即可保证密封性能，无需额外加装密封垫片，减少了装配工序与潜在的泄漏点。

　　在实际使用场景中，该泵需要适应-30℃到150℃的宽温度工作范围，低温时机油粘度大幅升高，泵的吸入阻力增大，因此进油腔的流道采用大圆角过渡设计，减少流道阻力，避免出现吸空导致的机油压力波动；高温时机油粘度降低，内泄风险增大，因此齿轮与泵体、泵盖的配合间隙经过严格匹配，保证高温下仍能维持足够的容积效率，确保润滑压力稳定。对于三维建模从业者而言，搭建该模型时需要重点关注齿轮参数的准确性、安装孔位的位置度、泵体加强筋的受力逻辑，以及各配合面的公差设定，不能仅做外观曲面的复刻，要理解每个结构对应的工程作用，才能保证模型可用于后续的装配仿真、受力分析、3D打印验证等实际工程场景。
