小型代步车辆后桥轴套结构设计

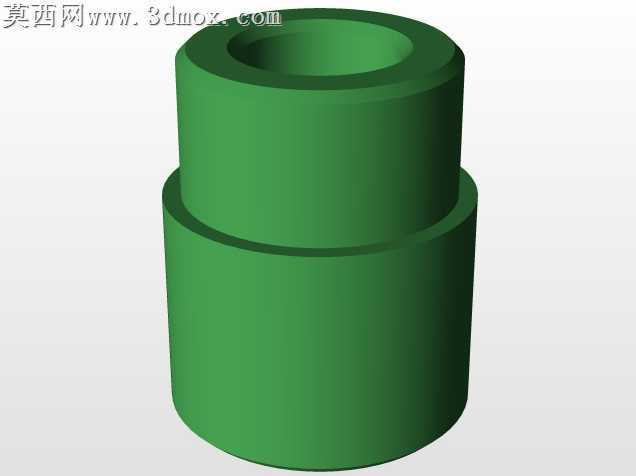

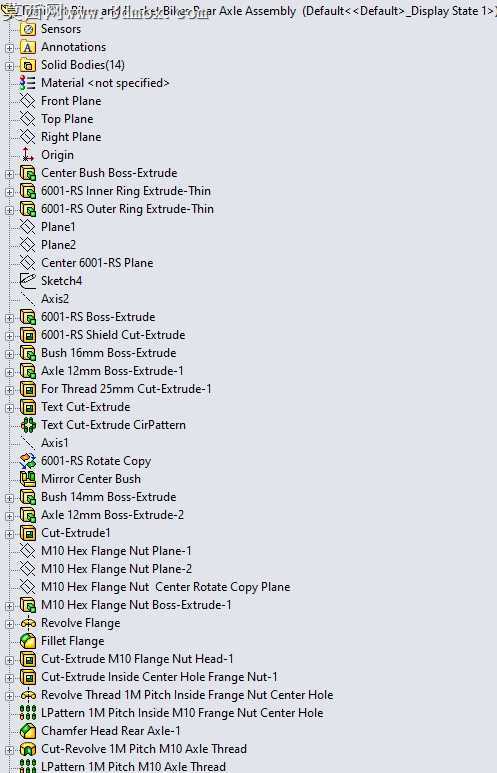

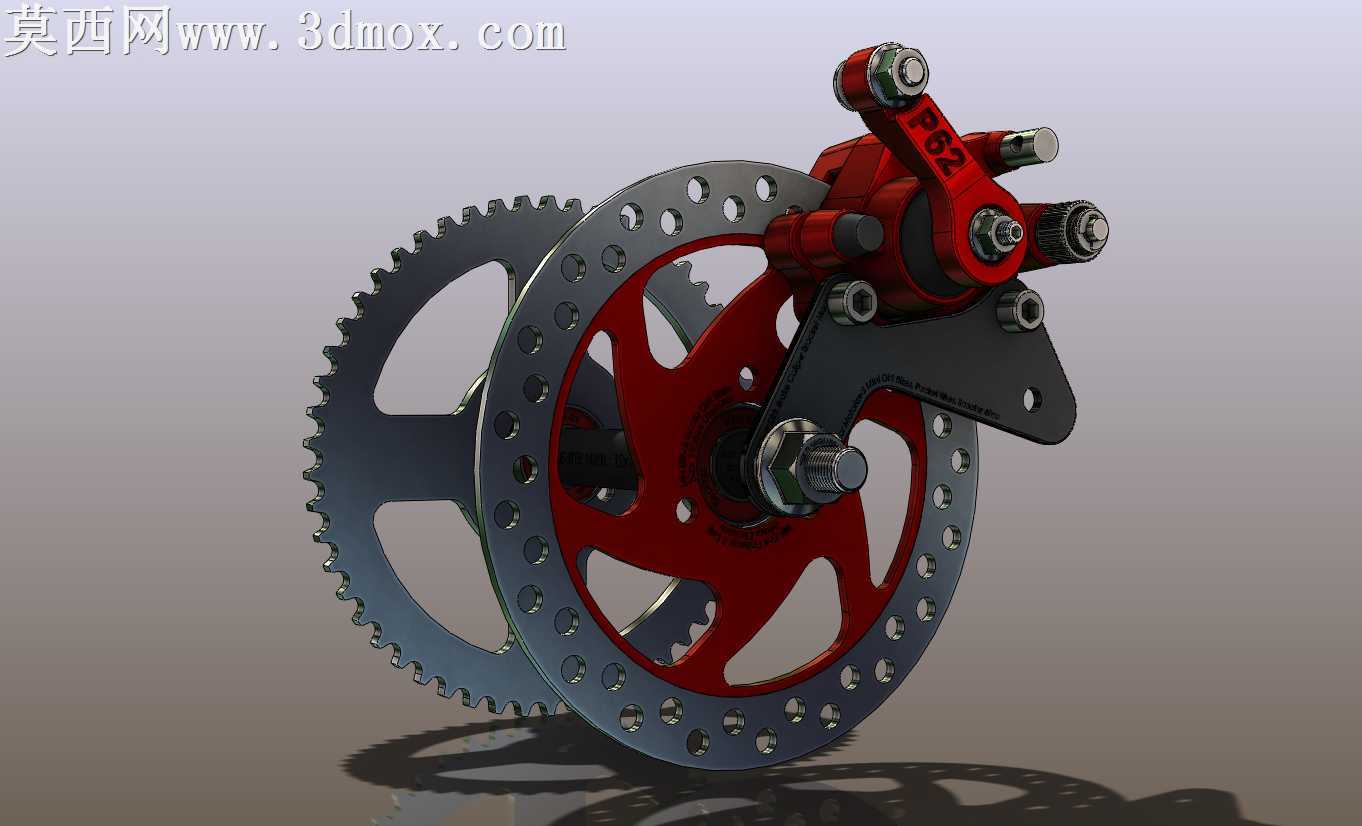

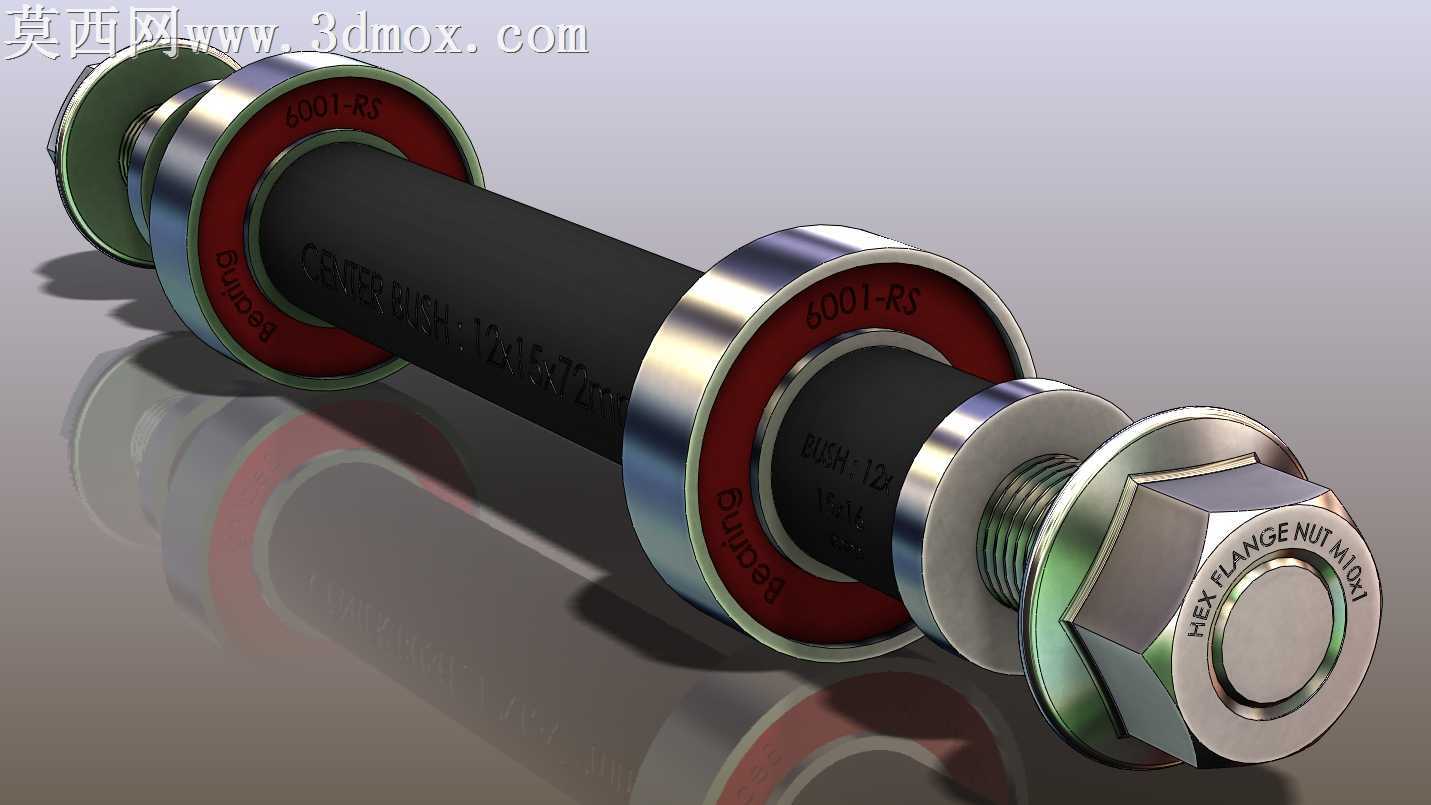

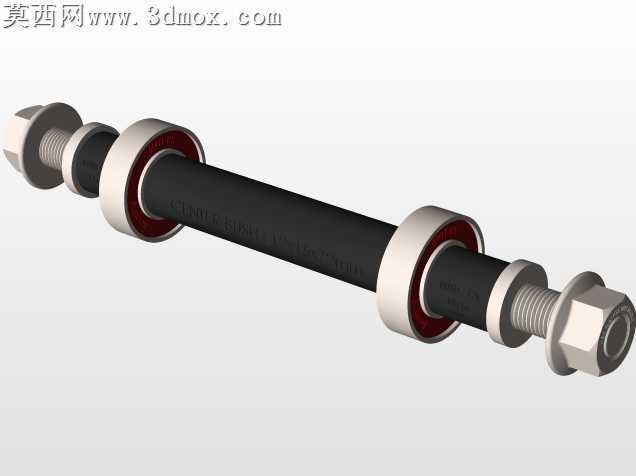

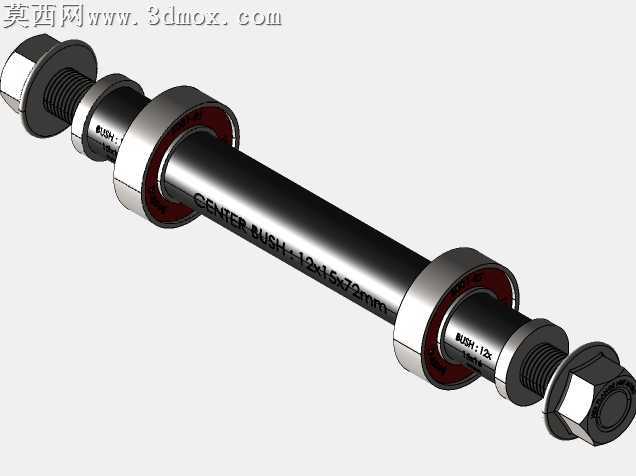

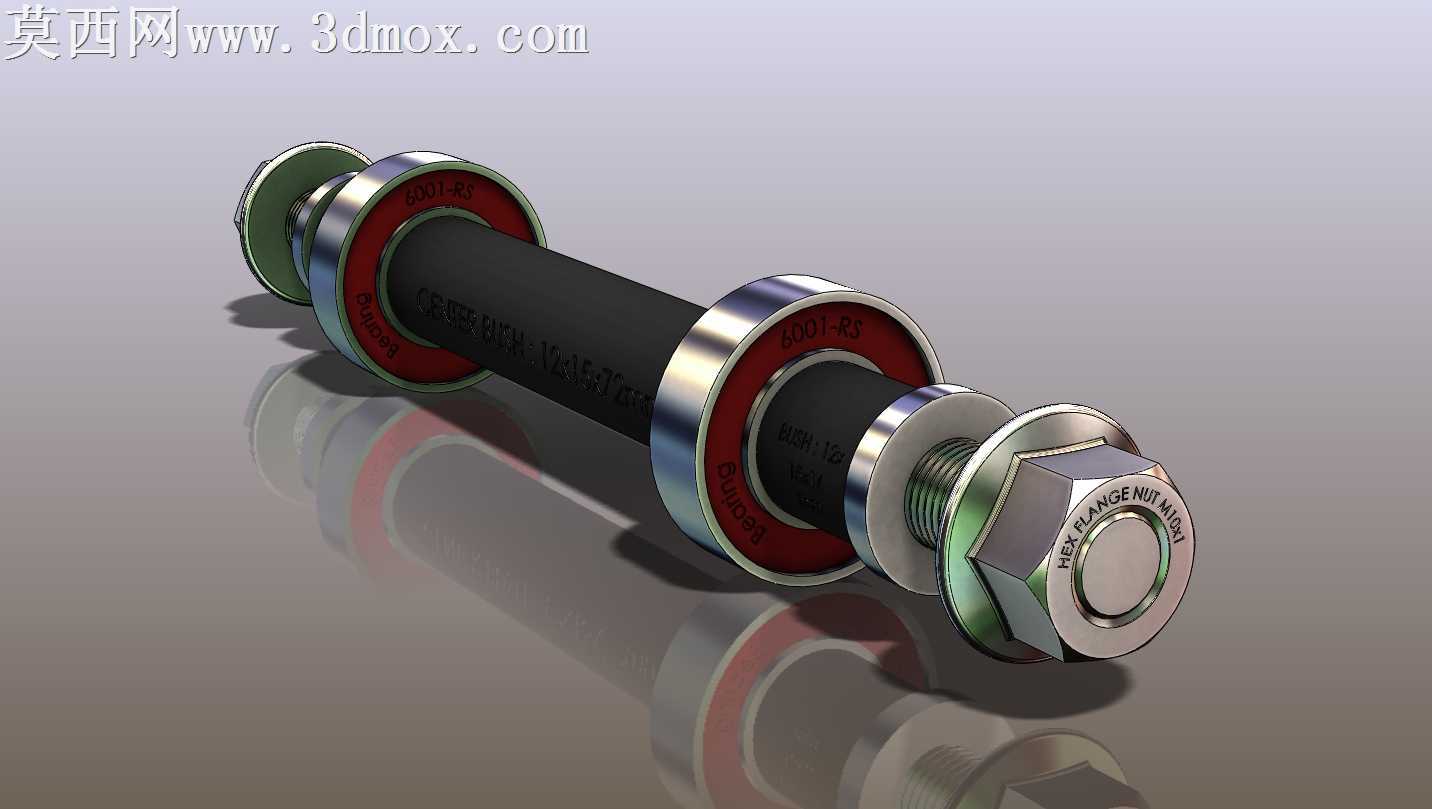

小尺寸代步车辆的后桥轴套长期承受交变径向载荷，常规等径轴套在袖珍车型的紧凑安装空间里，很容易出现压装偏斜、配合面应力集中的问题，尤其是电动小型越野车还要应对非铺装路面的冲击载荷，轴套与桥壳的结合面如果没有做阶梯式的限位结构，车辆颠簸时轴套容易发生轴向窜动，直接影响半轴的传动同轴度。这款轴套采用两段式阶梯外圆结构，大直径段的端面可以直接抵靠桥壳的安装定位台，压装时不需要额外做轴向定位工装，工人操作时只要将大端贴合定位面就能保证压装深度，避免了传统等径轴套压装过深顶到半轴油封、压装过浅导致配合长度不足的隐患。两段外圆的同轴度公差控制在0.02mm以内，大端外圆与桥壳安装孔采用H7/p6的过盈配合，保证结合强度足以应对越野工况下的冲击载荷，小端外圆与桥壳上段安装孔采用H7/k6的过渡配合，既可以降低压装时的阻力，又能给轴套提供辅助径向支撑，避免长径比偏大的轴套在载荷作用下发生弯曲变形。内孔表面预留了0.1mm的珩磨余量，压装完成后可以直接在桥壳总成上做精珩，消除压装带来的内孔形变，保证内孔与半轴套管的配合间隙均匀，不会出现局部偏磨导致的早期异响。轴套的台阶过渡处做了R0.5的圆角处理，没有尖锐的应力集中棱边，车辆长期承受交变载荷时，过渡位置不会出现疲劳裂纹，相比直角过渡的结构，疲劳寿命能提升40%以上。材质选用耐磨锡青铜，阶梯结构的设计也减少了精加工的切削余量，大端外圆的长度刚好覆盖桥壳的主要受力区域，不需要做整段等厚的壁厚设计，在保证结构强度的前提下降低了零件重量，适配袖珍车型对后桥总成轻量化的要求。压装时大端的受力面积更大，压装力分布更均匀，不会出现局部应力过大导致的轴套外壁压溃问题，装配完成后轴套的台阶端面与桥壳定位面完全贴合，能承受一定的轴向冲击力，不需要额外加装轴向限位卡环，减少了后桥总成的零件数量，也降低了装配工序的复杂度。
