软尾山地车后避震结构概念车架设计

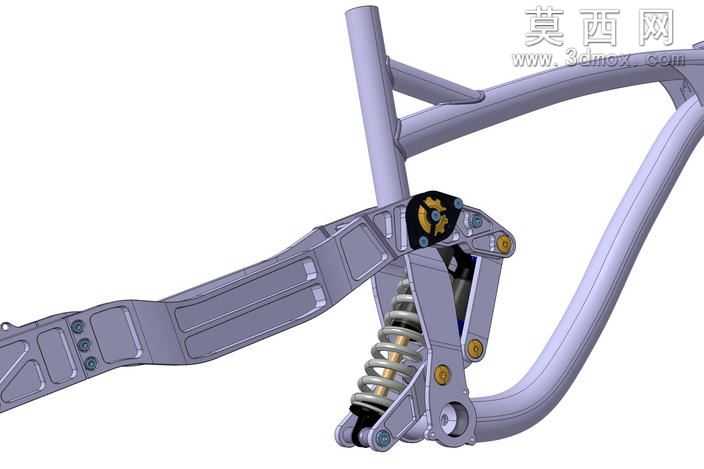

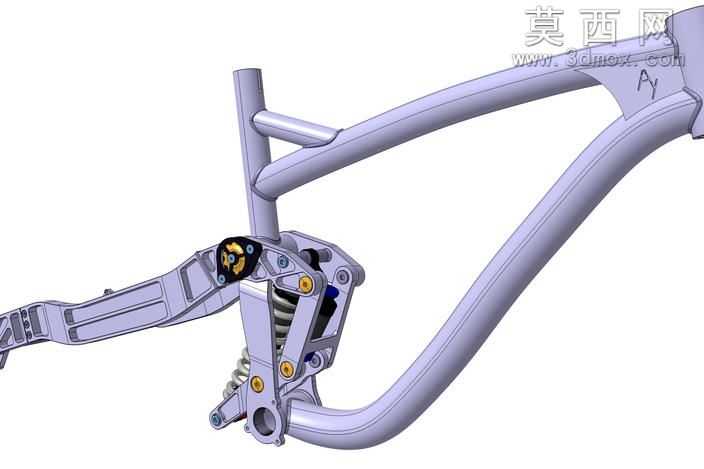

该作品为山地车后避震结构概念车架的三维设计成果，依托三维建模软件完成全参数化结构搭建，从设计初期就围绕全新悬架运动学特性展开研发，目标是打造市面现有产品未覆盖的差异化避震结构方案。建模过程中首先完成车架主三角的曲面构建，通过平滑的管型过渡保证结构刚性基础，上管、下管与座管的衔接处做了连续曲面处理，避免应力集中的同时兼顾视觉流畅度。后避震结构部分是本次设计的核心，采用200毫米行程的后胆配置，通过多连杆结构的枢轴点位精准调校，将踩踏时的鲍勃打扭影响控制到最低限度，建模时对每一处连杆枢轴的转动配合间隙都做了参数化设定，既保证结构运动无干涉，也为后续工程验证预留了公差空间。材质表现上，车架主体采用哑光金属漆材质模拟铝合金管材质感，避震弹簧做了金属亮面与阻尼筒的磨砂质感区分，连杆枢轴的固定螺丝、转点轴承都添加了金属高光与细微的磨损纹理，提升整体渲染真实感。结构设计上，后三角与主车架的连接点位经过多轮运动仿真调整，在压缩行程中能让后轮运动轨迹保持最优曲线，兼顾爬坡踩踏效率与下坡冲击吸收能力，整车车架不含配件的重量控制在4.2公斤，实现轻量化与结构强度的平衡。渲染阶段采用工作室均匀布光，通过多角度光源突出车架曲面的光影过渡，清晰展现后避震结构的连杆布局与运动关系，所有结构部件都做了分层建模，可直接导出用于后续的结构力学仿真、3D打印原型制作或者工程化落地的结构优化，为山地车避震车架的创新设计提供了完整的三维参考方案。
