福克斯DHX5241山地车后避震器结构设计

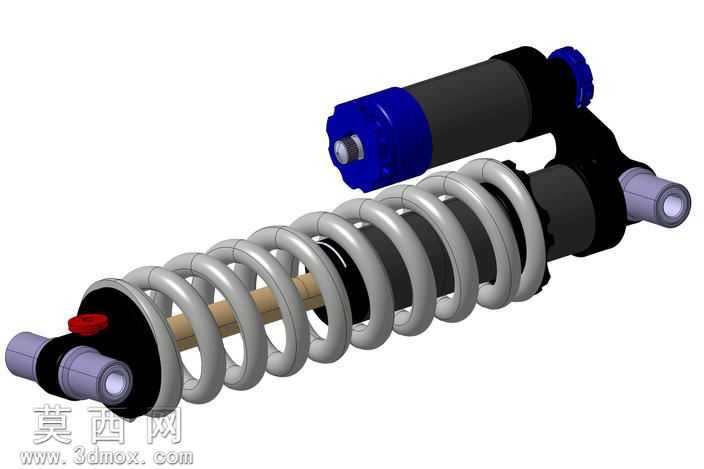

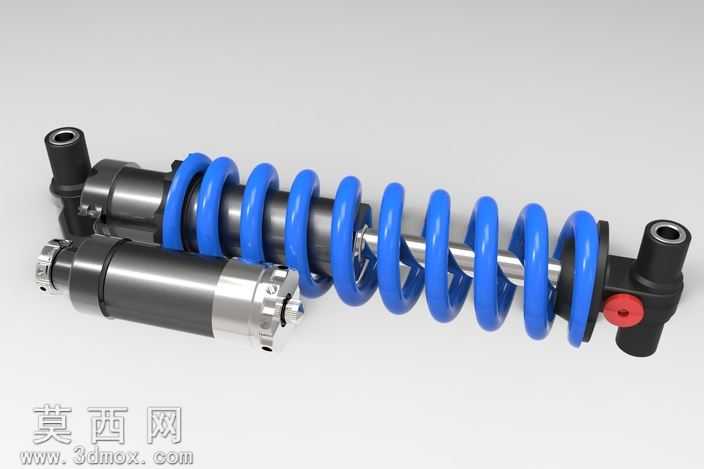

本作品为山地车后避震器的三维结构建模，整体围绕骑行减震的功能需求展开设计，完整还原了阻尼调节式后胆的核心结构组成。建模过程中首先完成核心功能部件的参数化搭建：主体螺旋弹簧采用等节距圆柱螺旋结构建模，通过螺旋扫描特征生成弹簧实体，匹配对应线径、中径与有效圈数参数，还原弹簧的支撑与回弹力学结构基础；弹簧内部嵌套活塞杆与阻尼缸体组件，阻尼缸分为主阻尼腔与外置储气腔两部分，外置气室通过连接油路与主缸体连通，实现阻尼力的多级调节功能。模型的材质渲染区分清晰：螺旋弹簧采用哑光银灰色金属材质，还原硅锰弹簧钢的表面质感；阻尼缸体采用哑光黑色工程塑料搭配亮蓝色调节旋钮材质，蓝色旋钮表面做防滑纹理建模，还原阻尼调节旋钮的操作触感结构；两端连接吊耳采用淡紫色阳极氧化铝材质渲染，还原安装接头的金属质感，红色回弹调节拨钮做高亮红色材质区分，明确功能调节部件的视觉识别性。结构设计上完整还原了避震器的运动逻辑：活塞杆与缸体采用同轴配合结构，弹簧两端设置限位托盘，一端托盘集成阻尼调节旋钮结构，另一端设置安装吊耳与回弹调节拨钮，外置储气腔通过支架固定在主缸体侧方，油路通道做隐藏式内部结构建模，既保证外观的完整性，也还原了内部阻尼油的流通路径。建模过程中对各部件的装配间隙做了合理预留，所有活动部件的配合关系符合实际产品的装配公差要求，既可以用于产品结构展示，也可用于骑行装备的结构原理演示，清晰呈现阻尼式后避震器如何通过弹簧吸收冲击、通过液压阻尼消耗震动能量的工作逻辑，帮助理解山地车减震系统的核心工作原理。
