DT瑞士款自行车后方轮毂棘轮集线结构

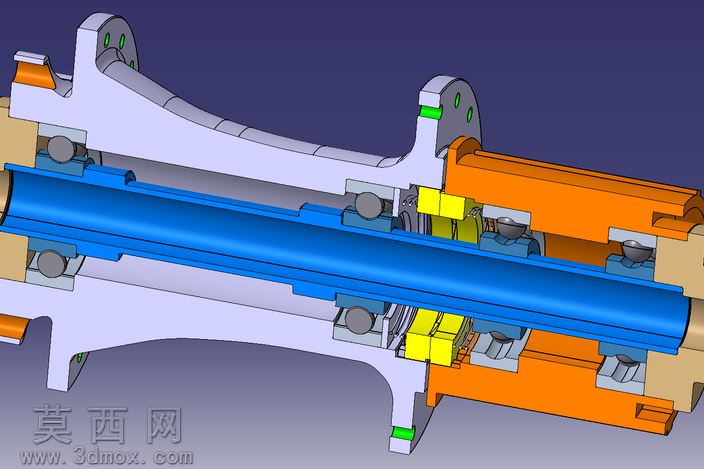

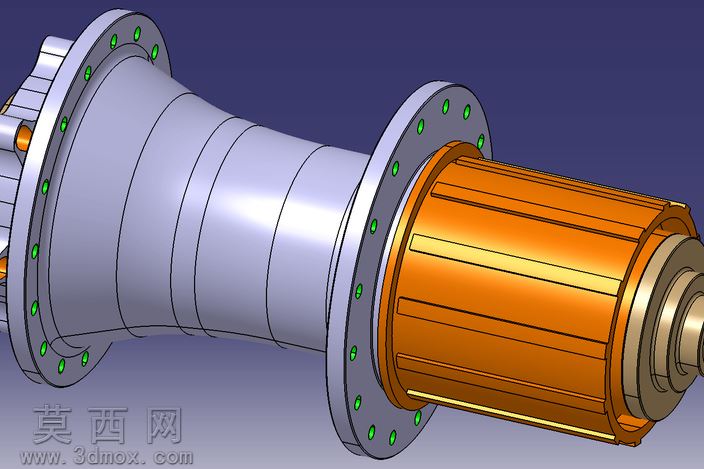

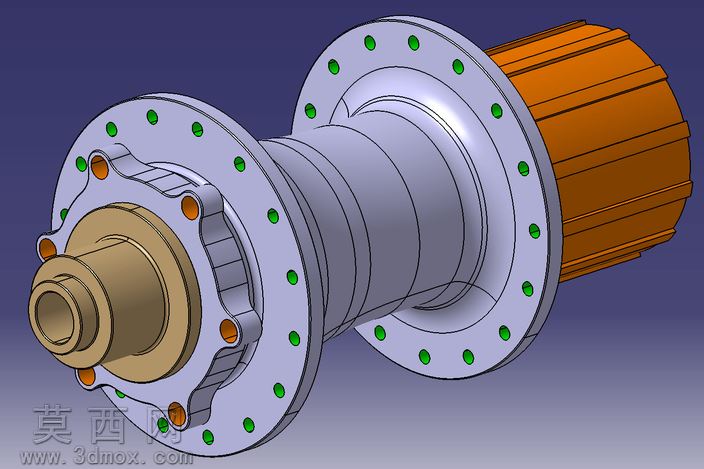

本作品为自行车后轮花鼓集线结构的三维建模成果，建模过程围绕自行车后轮传动核心部件的功能逻辑展开，首先对花鼓主体的变径筒身结构进行参数化搭建，精准还原两端法兰盘的安装孔位分布，每处辐条安装孔的位置、孔径均参照实物原型的装配逻辑设定，保证后续辐条编圈的装配匹配度。模型重点还原了星级棘轮传动系统的内部结构，对棘轮棘爪的啮合齿形、塔基的卡槽结构进行了细致的特征建模，橙色塔基部分的防滑卡槽、金属壳体的台阶定位结构都逐一呈现，两端法兰盘的连接螺栓孔位做了环形阵列排布，还原实物的圆周等分精度。材质渲染阶段，对花鼓主体的金属壳体赋予银灰色金属材质，模拟铝合金阳极氧化的细腻哑光金属质感，塔基部分赋予暖橙色金属涂装材质，区分不同功能部件的视觉差异，螺栓、内部棘轮等小零件赋予深灰色金属材质，还原钢制零件的厚重质感，渲染时通过光影调整突出筒身的曲面过渡、法兰盘的厚度层次，让整体模型的装配关系清晰可辨。设计思路上以还原DT瑞士花鼓的经典结构为核心，虽然是早期创作作品，部分轴承细节未做完全精准的还原，但整体结构的尺寸比例、部件连接关系、棘轮系统的传动逻辑都参照实物原型搭建，清晰呈现了后方集线器也就是后轮花鼓的整体构造：从左侧辐条法兰到中间变径筒身，再到右侧塔基棘轮组件的完整装配关系，模型可用于自行车传动结构的原理展示、花鼓产品的外观设计参考，能够直观展现后轮花鼓作为辐条安装基座、飞轮承载部件、棘轮传动载体的多重功能结构，帮助理解自行车后轮动力传递的核心逻辑。
