山地车弯把及把立连接件结构设计

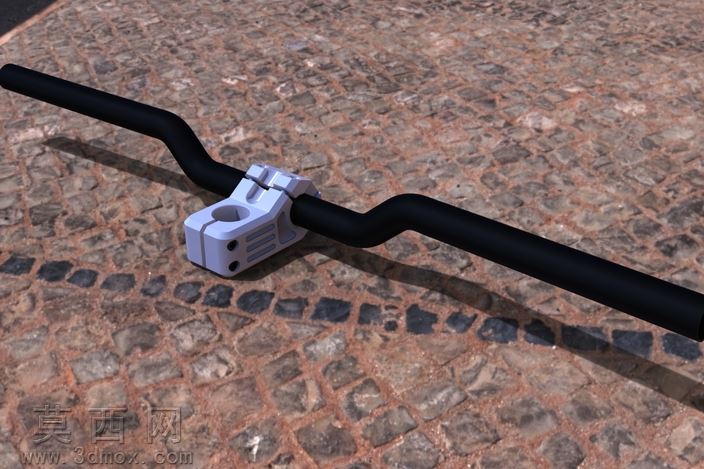

本作品为山地车弯把搭配把立连接件的三维建模设计，建模阶段首先依据山地车操控部件的人体工程学参数确定基础尺寸：弯把采用符合越野骑行握持习惯的多段弯折造型，弯折角度、抬升量与把横宽度均参考主流山地车操控件的通用规格，保证不同握持姿势下的手腕舒适度；把立作为连接车把与前叉舵管的核心部件，建模时重点还原其夹装结构，包含套入车把的环形夹持腔、用于锁紧的螺栓孔位、与舵管配合的竖向安装孔，以及把立表面的加强筋结构，所有孔位的孔径、孔深、位置公差均按照五金机械加工的标准设定，确保模型可直接对接生产加工的参数要求。材质与渲染阶段，针对不同部件的实际使用材质做了区分设置：弯把部分采用哑光磨砂黑色金属材质，模拟铝合金车把经阳极氧化处理后的表面质感，调整材质的粗糙度参数还原磨砂面的漫反射效果，避免过度反光带来的塑料感；把立部分采用银灰色金属材质，模拟铝合金锻造后的哑光金属质感，对夹持缝隙、螺栓孔边缘做了细微的倒角处理，还原真实机加工零件的边缘细节，同时在把立表面添加了细微的使用磨损纹理，让渲染效果更贴近真实使用场景下的零件状态。结构设计上，重点考量了夹持结构的受力合理性：把立的环形夹持腔采用上下对锁的分体式结构，建模时预留了锁紧螺栓的安装间隙，保证锁紧时夹持腔可均匀收缩抱紧车把，避免应力集中导致的车把断裂风险；把立与车把的接触位置做了微幅的防滑纹理设计，提升夹持摩擦力，防止骑行过程中车把出现转动偏移；弯把的弯折过渡处采用大圆角平滑过渡，避免应力集中点的出现，提升车把的结构强度。渲染场景选用户外砖石地面作为背景，模拟真实户外骑行场景的使用环境，打光采用自然光搭配柔和的环境补光，清晰呈现部件的结构轮廓与材质质感，阴影部分做了柔化处理，让整体渲染效果真实自然，既完整展示了部件的装配关系，也体现了设计的实用性与细节完成度。
