滚铣斜齿轮轴三维结构设计作品

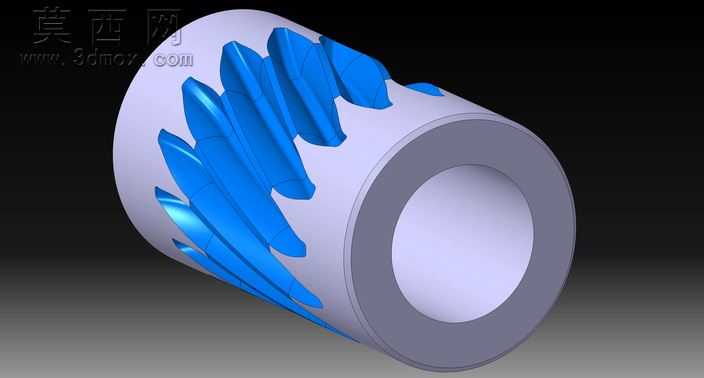

本作品为滚铣斜齿轮轴的三维参数化建模成果，建模过程中严格遵循斜齿轮啮合的几何原理，先通过齿廓渐开线方程计算基准齿形的关键点位，再结合斜齿轮螺旋角参数完成齿向螺旋线的拟合，将齿廓截面沿螺旋线路径进行扫掠切除，逐齿完成阵列后得到完整的外齿结构。建模时对齿轮轴的内孔、轴身基体与齿部的衔接过渡做了精细化处理，在齿根位置设置了符合机械加工规范的圆角过渡，避免应力集中问题，同时保证内孔与轴身的同轴度公差符合传动件的装配要求。渲染阶段采用哑光金属材质模拟轴身基体的调质钢质感，齿部采用高亮金属蓝材质区分，既清晰展现斜齿的螺旋走向与齿形轮廓，也直观呈现齿面的加工纹理特征，通过三点布光方案突出齿部的立体结构，让螺旋齿的啮合接触面、齿顶齿根的形态都清晰可见。设计过程中充分考虑滚铣加工的工艺可行性，齿形参数匹配滚铣刀的加工轨迹，预留了合理的加工余量，内孔的尺寸设计适配标准轴系装配要求，整体结构兼顾传动性能与加工便利性，可用于齿轮传动机构的装配仿真、加工工艺演示以及传动原理教学场景，模型的几何特征完整，无破面、重叠等建模缺陷，各结构尺寸比例协调，能够直接导入各类三维场景进行后续的装配验证与运动仿真使用。
