实用型轴承座轴配套结构三维设计

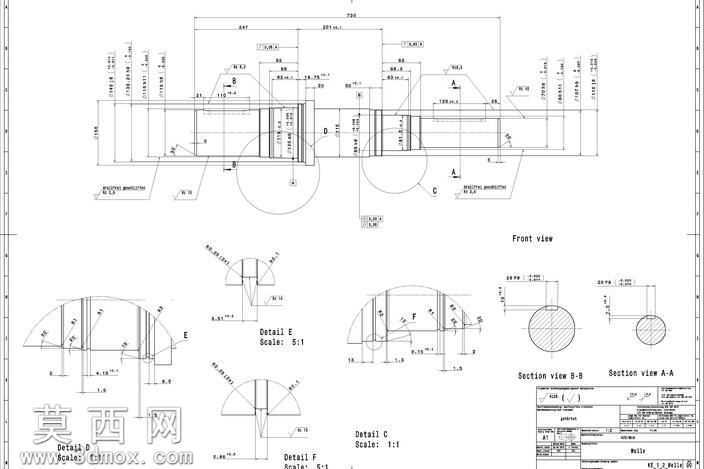

本作品为实用设计项目中的轴承座轴配套结构，建模过程严格遵循机械设计规范，从二维工程图的尺寸标注出发，先完成基准轴、基准面的搭建，再逐步构建轴类主体与轴承座的支撑结构。建模时重点还原了轴段的阶梯变化特征，对应不同直径的轴肩做了精准的倒角与退刀槽处理，保证后续装配时轴承、密封件等标准件能够顺利定位安装；轴承座部分则还原了安装孔位、支撑肋板、轴承安装腔的结构细节，对安装面的平面度、安装孔的同轴度相关结构做了符合加工要求的建模处理，避免出现无法加工的锐角或薄壁结构。材质配置上，轴类零件默认配置调质处理的45号钢材质参数，轴承座配置灰铸铁HT200的材质属性，渲染时区分了两种材质的表面质感，轴类零件呈现金属切削后的光亮金属质感，轴承座呈现铸铁件的亚光磨砂质感，同时对配合面做了轻微的粗糙度区分，让装配结构的视觉层次更清晰。结构设计上充分考虑了实际使用的受力需求，轴承座的支撑肋板厚度、轴段的直径变化均匹配常规传动场景的载荷要求，轴上的键槽、定位台阶位置严格对应轴承安装、传动件连接的位置需求，保证装配后不会出现轴向窜动、径向跳动超标的问题。设计思路围绕实用落地展开，没有冗余的装饰结构，所有特征均服务于装配、加工、使用的实际需求，配套的工程视图标注完整，涵盖主视图、局部放大视图、剖视图等，清晰表达了各个细部的尺寸与公差要求，能够直接用于指导后续的加工生产与装配调试，整个模型的特征树逻辑清晰，参数化设置合理，可根据实际使用需求调整轴长、轴承座安装孔距等关键参数，适配不同的安装场景。
