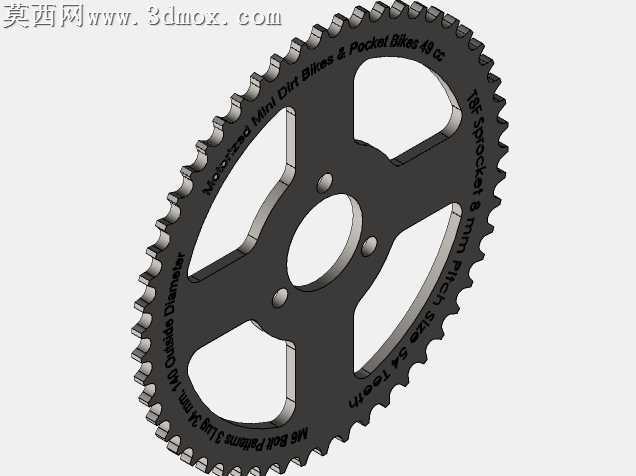

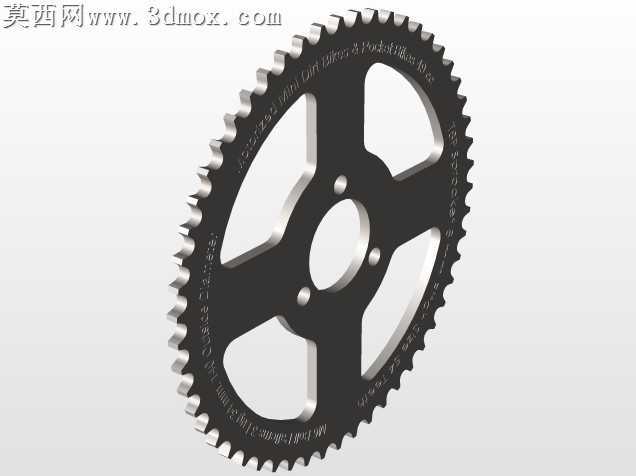

DIY用T8F后链轮适配小型自行车踏板车

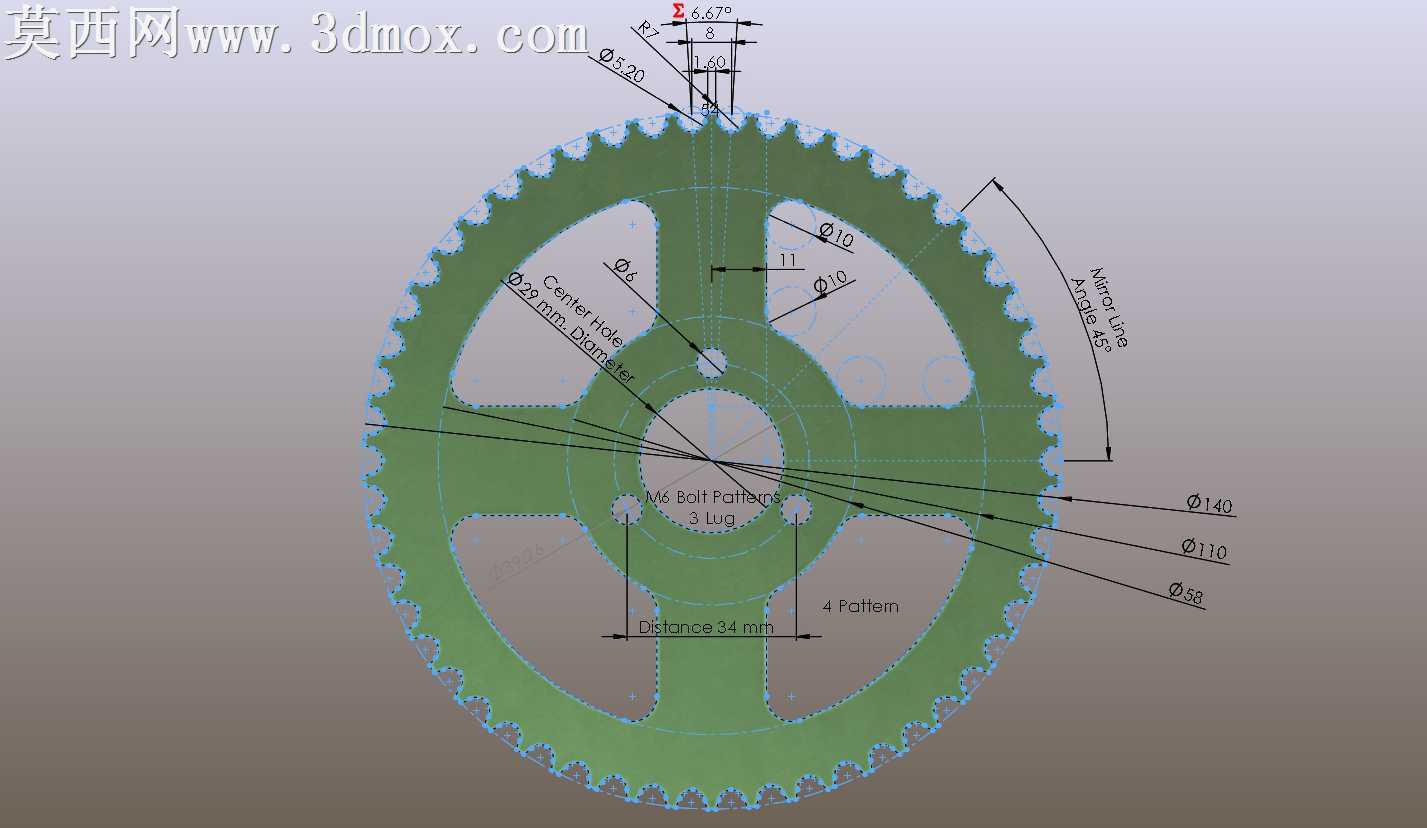

小尺寸传动链轮的加工适配，最容易踩的坑是齿形公差与安装基准的偏移，很多DIY玩家自制链轮时，常出现链条跳齿、安装后偏摆的问题，根源就在于节距定位与中心孔同轴度的把控不到位。这款适配小型自行车与踏板车的T8F后链轮，在加工适配层面做了不少贴合DIY场景的细节考量。8mm链节节距的齿槽轮廓，没有照搬工业链轮的尖锐齿根设计，而是在齿根处做了微小的圆弧过渡，既不会削弱链条啮合时的卡合力度，又能避免DIY加工时铣刀走刀留下的锐角毛刺刮伤链条侧板，毕竟个人玩家做后期去毛刺的条件有限，这个细节能省掉不少后处理的麻烦。54齿的齿圈排布，特意将齿顶的倒角角度调整到15度，比常规工业链轮的倒角更小，链条在高速运转时从齿侧滑入啮合的容错空间更大，就算DIY安装时链轮与飞轮的平行度存在微小偏差，也不会出现链条卡滞、瞬间脱链的险情。中心孔的定位基准做了0.02mm的公差预留，刚好适配DIY常用的普通车床装夹精度，不需要高精度的数控转台就能完成孔位加工，三个安装凸耳的间距公差控制在0.1mm以内，就算玩家用普通台钻打孔，也能顺利对位安装，不会出现孔位错位强行拧螺丝导致链轮变形的问题。链轮外径140mm的尺寸设定，刚好匹配小轮径踏板车与折叠自行车的后轮安装空间，不会和车架后叉、挡泥板支架产生干涉，齿圈厚度3.7mm的选择，兼顾了结构强度与轻量化需求，用普通45号钢切割就能满足强度要求，不需要特意寻找高强度合金钢材，降低DIY的材料获取门槛。齿面的啮合区域特意留了0.1mm的研磨余量，玩家加工完成后可以用细砂纸简单打磨，就能降低链条运转时的摩擦噪音，M6螺栓的安装孔位做了沉台设计，螺栓拧入后头部不会突出链轮表面，避免运转时剐蹭链条。很多DIY改装的传动系统故障，都源于链轮安装面的平面度不足，这款链轮的安装基准面做了整面的平面度管控要求，就算玩家用普通角磨机打磨安装面，只要误差在0.05mm以内，就能保证链轮运转时的端面跳动控制在安全范围，不会出现链条周期性松紧变化的问题。针对DIY场景常见的材料替换需求，齿形的受力结构做了等强度优化，就算用铝合金、亚克力甚至硬质木板做原型验证，也能承受短时间的试运转载荷，不会在调试阶段就出现断齿问题，方便玩家在正式加工钢材零件前，先做装配匹配验证，避免材料浪费。
